FANUC0I数控加工仿真操作步骤

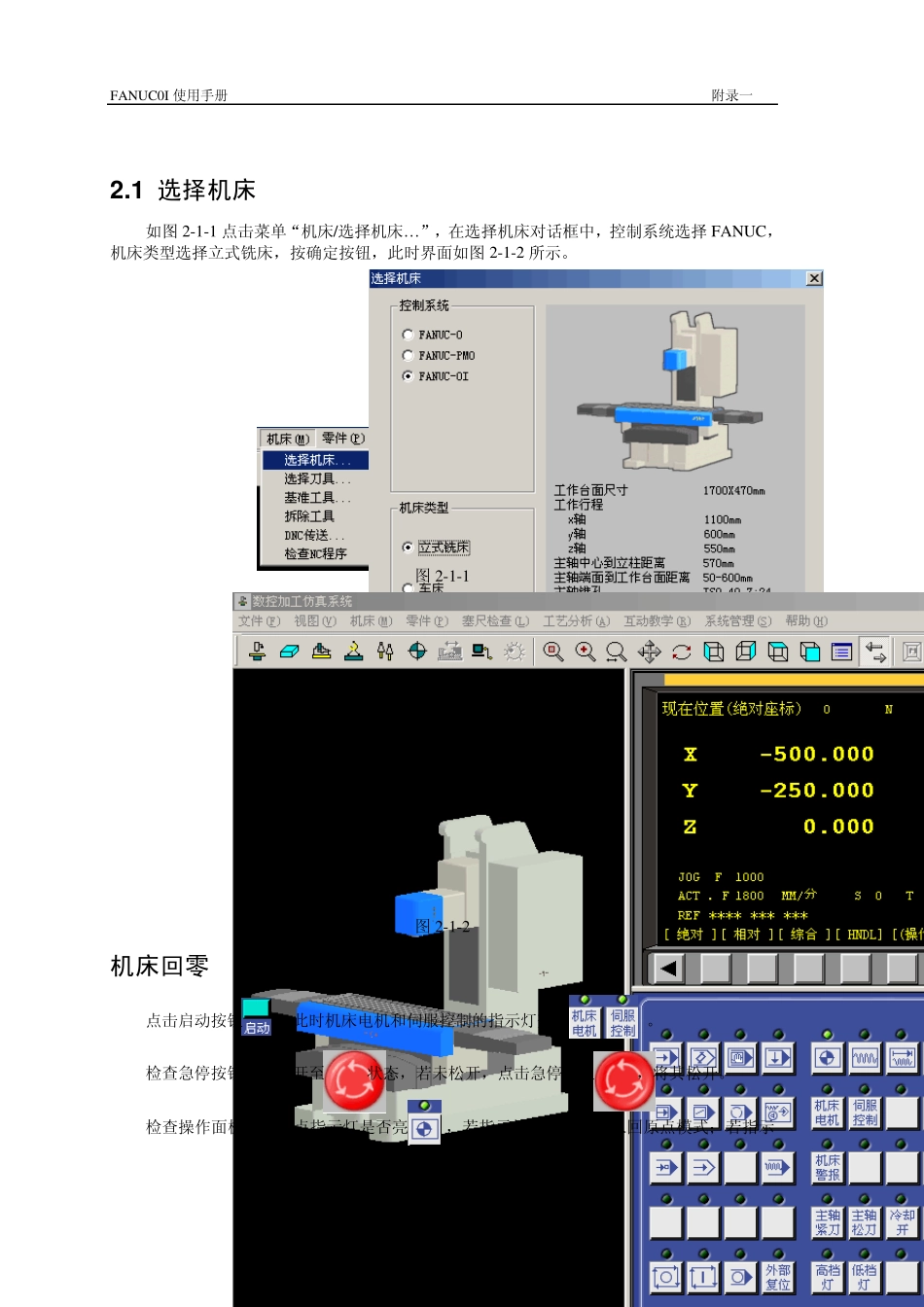

FAN U C0I 使用手册 附录一 数控加工仿真系统 FAN U C0I FAN U C0I 使用手册 附录一 2 .1 选择机床 如图2-1-1 点击菜单“机床/选择机床…”，在选择机床对话框中，控制系统选择 FAN U C，机床类型选择立式铣床，按确定按钮，此时界面如图2-1-2 所示。 图2-1-1 图2-1-2 机床回零 点击启动按钮，此时机床电机和伺服控制的指示灯变亮。 检查急停按钮是否松开至状态，若未松开，点击急停按钮，将其松开。 检查操作面板上回原点指示灯是否亮，若指示灯亮，则已进入回原点模式；若指示FANUC0I 使用手册 附录一 灯不亮，则点击按钮，转入回原点模式。 在回原点模式下，先将X 轴回原点，点击操作面板上的按钮，使X 轴方向移动指示灯变亮，点击，此时X 轴将回原点，X 轴回原点灯变亮，CRT 上的X 坐标变为“0.000”。同样，再分别点击Y 轴，Z 轴方向移动按钮，，使指示灯变亮，点击，此时Y 轴，Z 轴将回原点，Y 轴，Z 轴回原点灯变亮，。此时CRT 界面如图2-2-1 所示。 图 2-2-1 2 .3 安装零件 点击菜单“零件/定义毛坯…”，在定义毛坯对话框（如图 2-3-1）中将零件尺寸改为高 14m m、长和宽 240m m ，名字为缺省值“毛坯 1”，并按确定按钮。 点击菜单“零件/安装夹具…”，在选择夹具对话框（如图 2-3-2）中，选择零件栏中选取“毛坯 1”，选择夹具栏中选取“工艺板”，夹具尺寸用缺省值，并按确定按钮。 图 2-3-1 图 2-3-2 FANUC0I 使用手册 附录一 点击菜单“零件/放置零件…”，在选择零件对话框（如图 2-3-3）中，选取类型为“选择毛坯”，选取名称为“毛坯 1”的零件，并按确定按钮，界面上出现控制零件移动的面板，可以用其移动零件，此时点击面板上的退出按钮，关闭该面板，此时机床如图 2-3-4 所示，零件已放置在机床工作台面上。 图 2-3-3 图 2-3-4 点击菜单“零件/安装压板”，在选择压板对话框中，点击左边的图案，选取安装四块压板，压板尺寸用缺省值，点击确定按钮，此时机床台面上的零件已安装好压板，如图 2-3-5 所示。 图 2-3-5 2.4 导入 N C 程序 点击操作面板上的编辑，编辑状态指示灯变亮，此时已进入编辑状态。点击MDI键盘上的，CRT 界面转入编辑页面。再按软键“操作”，再出现的下级子菜单中按软键，可见软键“F 检索”，按此软键，在弹出的对话框中选择所需的 NC 程序，如图 1-4-1 所示。按“打开”确认。在同一菜单级中，按软键...
