FANUC与SIEMENS换刀

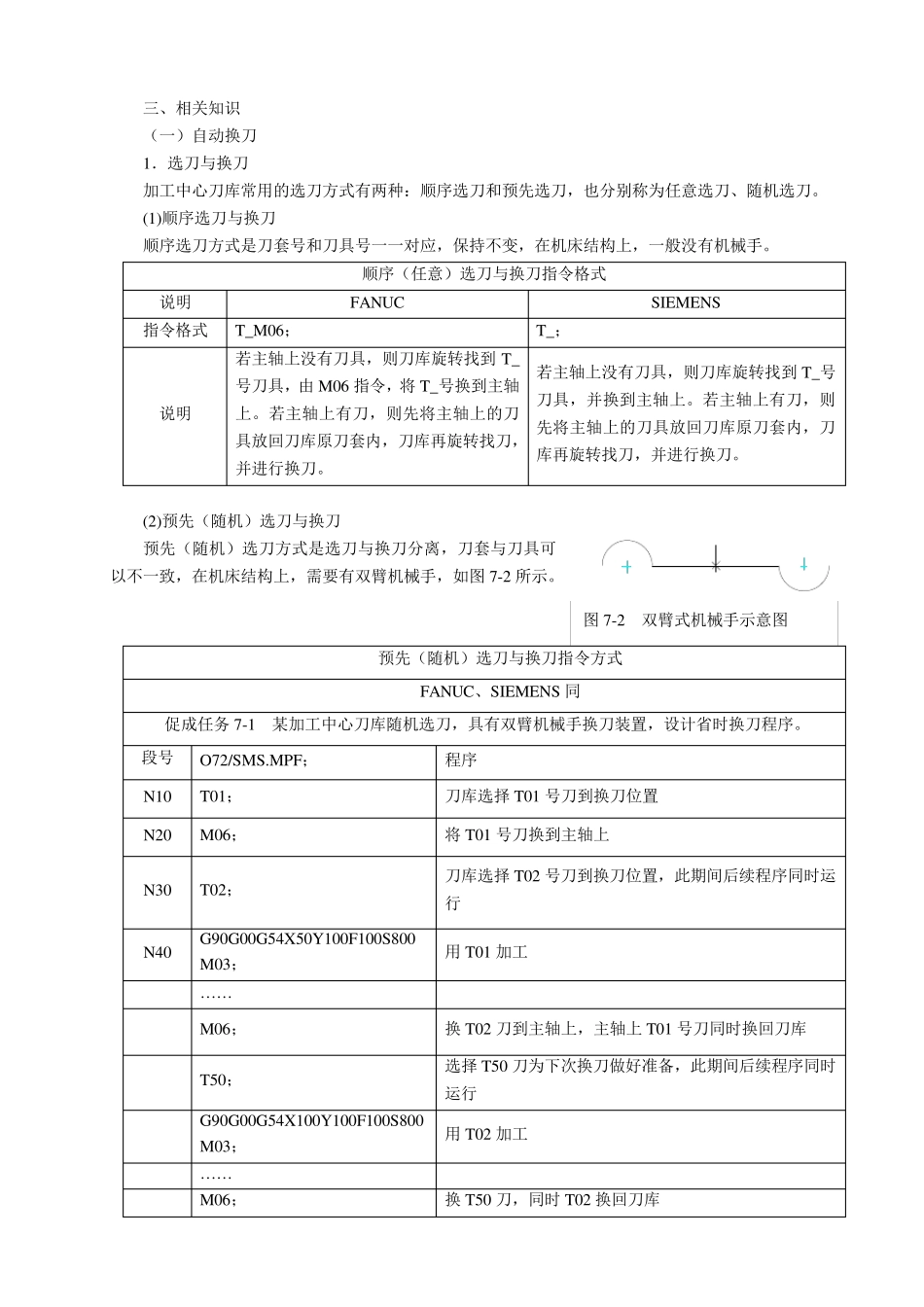

FANUC与SIEMENS换刀_第1页
1/24

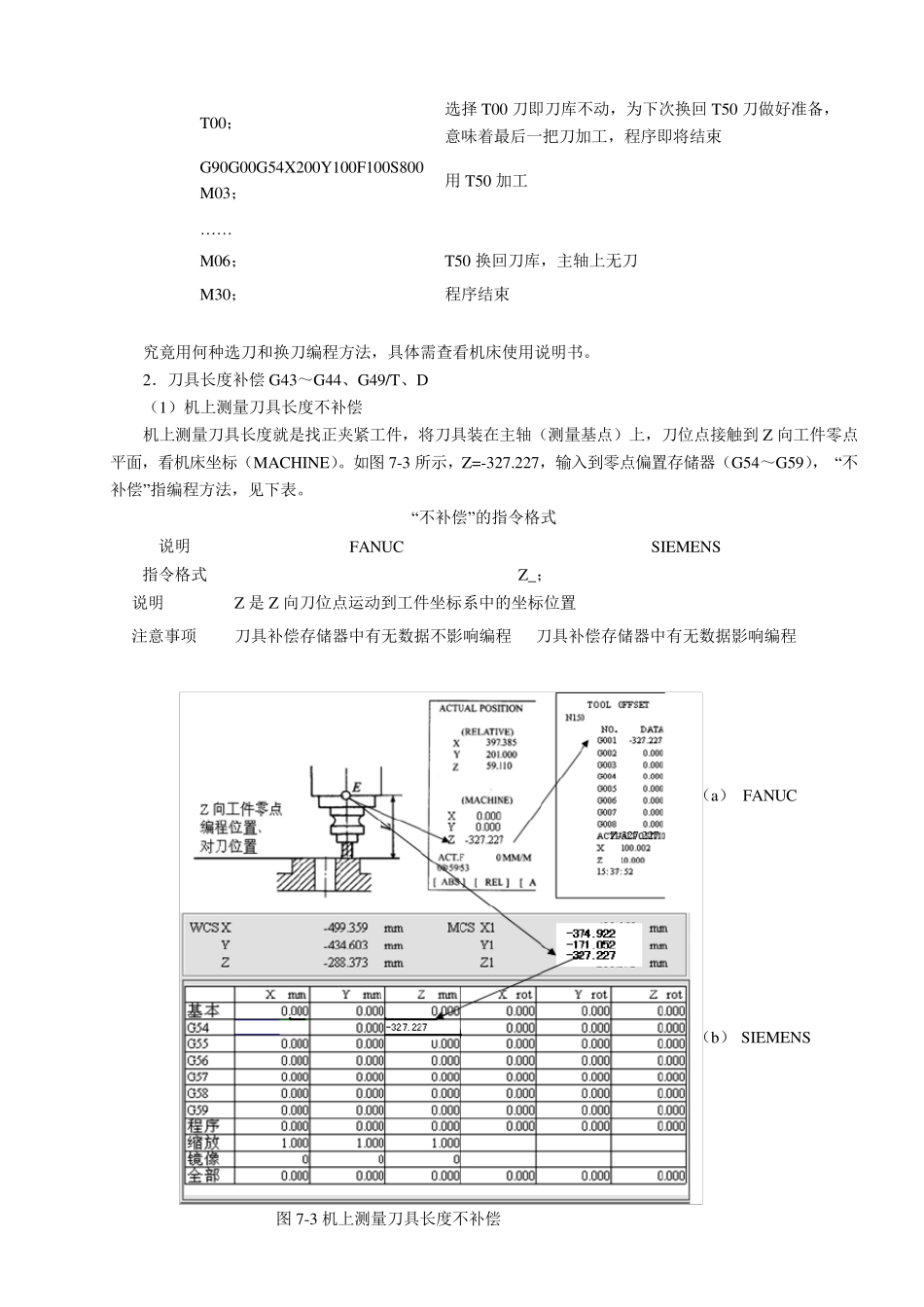

FANUC与SIEMENS换刀_第2页
2/24

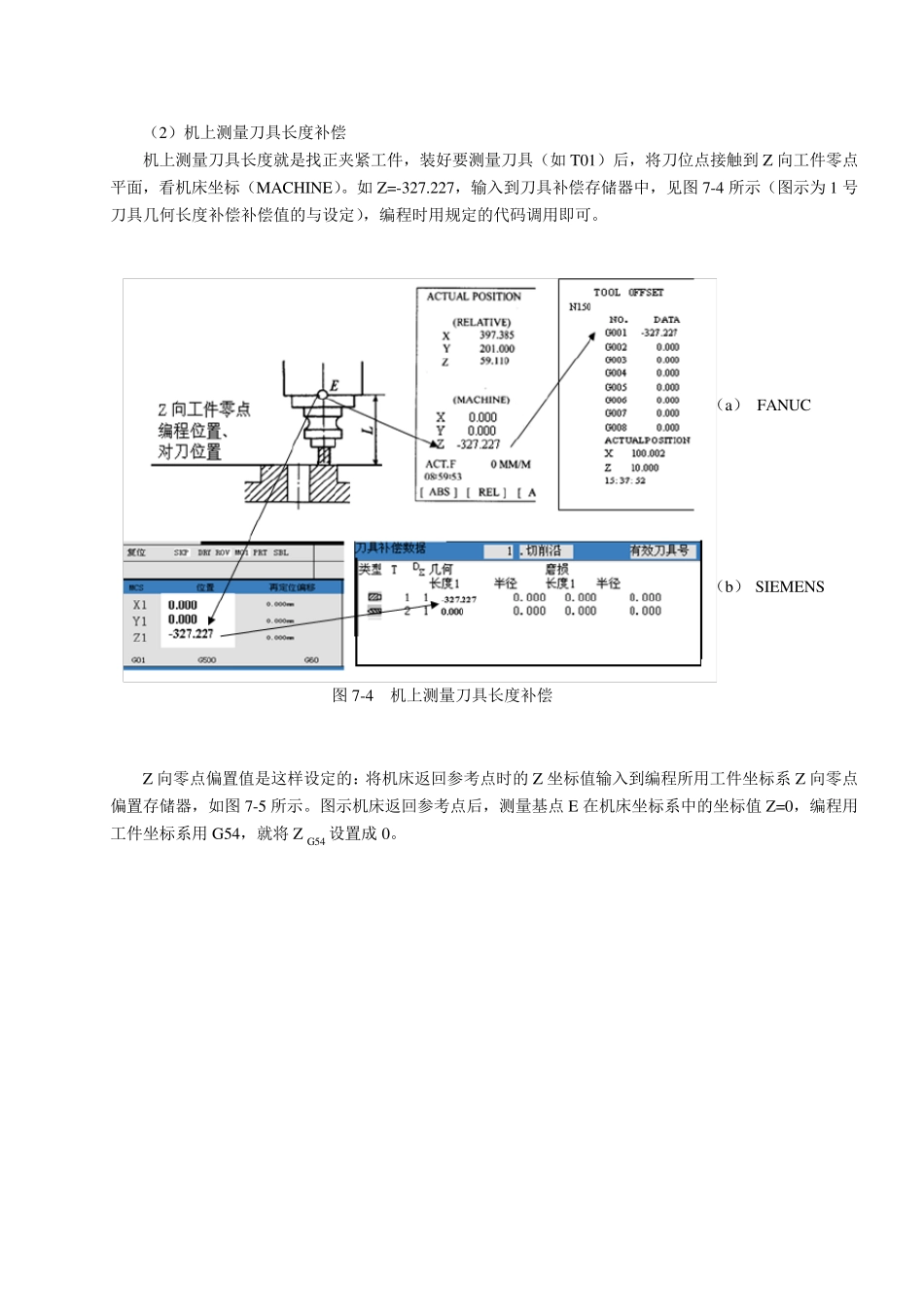

FANUC与SIEMENS换刀_第3页
3/24
三、相关知识 (一)自动换刀 1.选刀与换刀 加工中心刀库常用的选刀方式有两种:顺序选刀和预先选刀,也分别称为任意选刀、随机选刀。 (1)顺序选刀与换刀 顺序选刀方式是刀套号和刀具号一一对应,保持不变,在机床结构上,一般没有机械手。 顺序(任意)选刀与换刀指令格式 说明 FANUC SIEMENS 指令格式 T_M06; T_; 说明 若主轴上没有刀具,则刀库旋转找到 T_号刀具,由 M06 指令,将 T_号换到主轴上。若主轴上有刀,则先将主轴上的刀具放回刀库原刀套内,刀库再旋转找刀,并进行换刀。 若主轴上没有刀具,则刀库旋转找到 T_号刀具,并换到主轴上。若主轴上有刀,则先将主轴上的刀具放回刀库原刀套内,刀库再旋转找刀,并进行换刀。 (2)预先(随机)选刀与换刀 预先(随机)选刀方式是选刀与换刀分离,刀套与刀具可以不一致,在机床结构上,需要有双臂机械手,如图 7-2 所示。 预先(随机)选刀与换刀指令方式 FANUC、SIEMENS 同 促成任务 7-1 某加工中心刀库随机选刀,具有双臂机械手换刀装置,设计省时换刀程序。 段号 O72/SMS.MPF; 程序 N10 T01; 刀库选择 T01 号刀到换刀位置 N20 M06; 将 T01 号刀换到主轴上 N30 T02; 刀库选择 T02 号刀到换刀位置,此期间后续程序同时运行 N40 G90G00G54X50Y100F100S800M03; 用 T01 加工 …… M06; 换 T02 刀到主轴上,主轴上 T01 号刀同时换回刀库 T50; 选择 T50 刀为下次换刀做好准备,此期间后续程序同时运行 G90G00G54X100Y100F100S800M03; 用 T02 加工 …… M06; 换 T50 刀,同时 T02 换回刀库 图 7-2 双臂式机械手示意图 T00; 选择T00 刀即刀库不动,为下次换回T50 刀做好准备,意味着最后一把刀加工,程序即将结束 G90G00G54X200Y100F100S800M03; 用T50 加工 …… M06; T50 换回刀库,主轴上无刀 M30; 程序结束 究竟用何种选刀和换刀编程方法,具体需查看机床使用说明书。 2.刀具长度补偿G43~G44、G49/T、D (1)机上测量刀具长度不补偿 机上测量刀具长度就是找正夹紧工件,将刀具装在主轴(测量基点)上,刀位点接触到 Z 向工件零点平面,看机床坐标(MACHINE)。如图 7-3 所示,Z=-327.227,输入到零点偏置存储器(G54~G59), “不补偿”指编程方法,见下表。 “不补偿”的指令格式 说明 FANUC SIEMENS 指令格式 Z_; 说明 Z 是 Z 向刀位点运动到工件坐标系...
