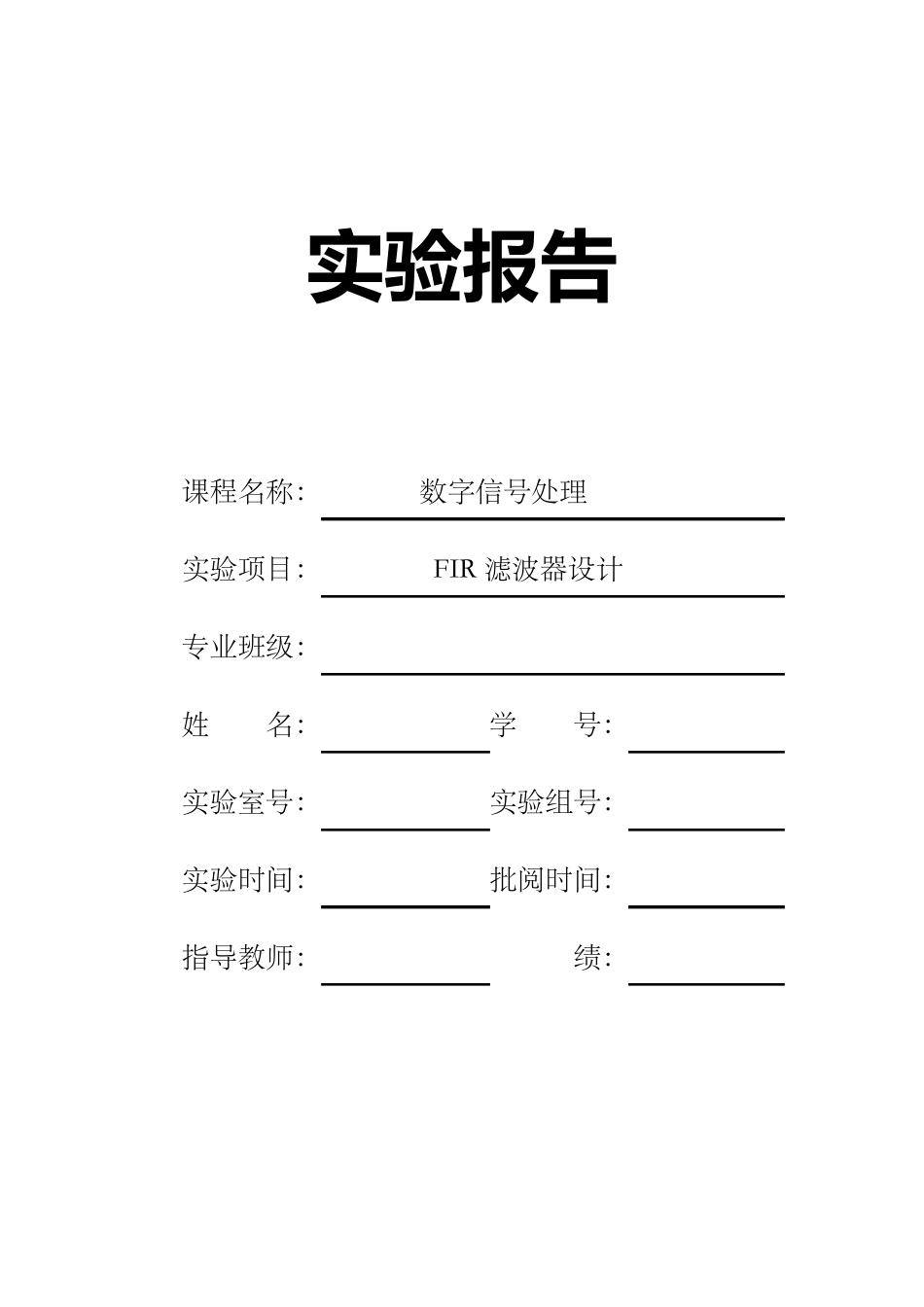

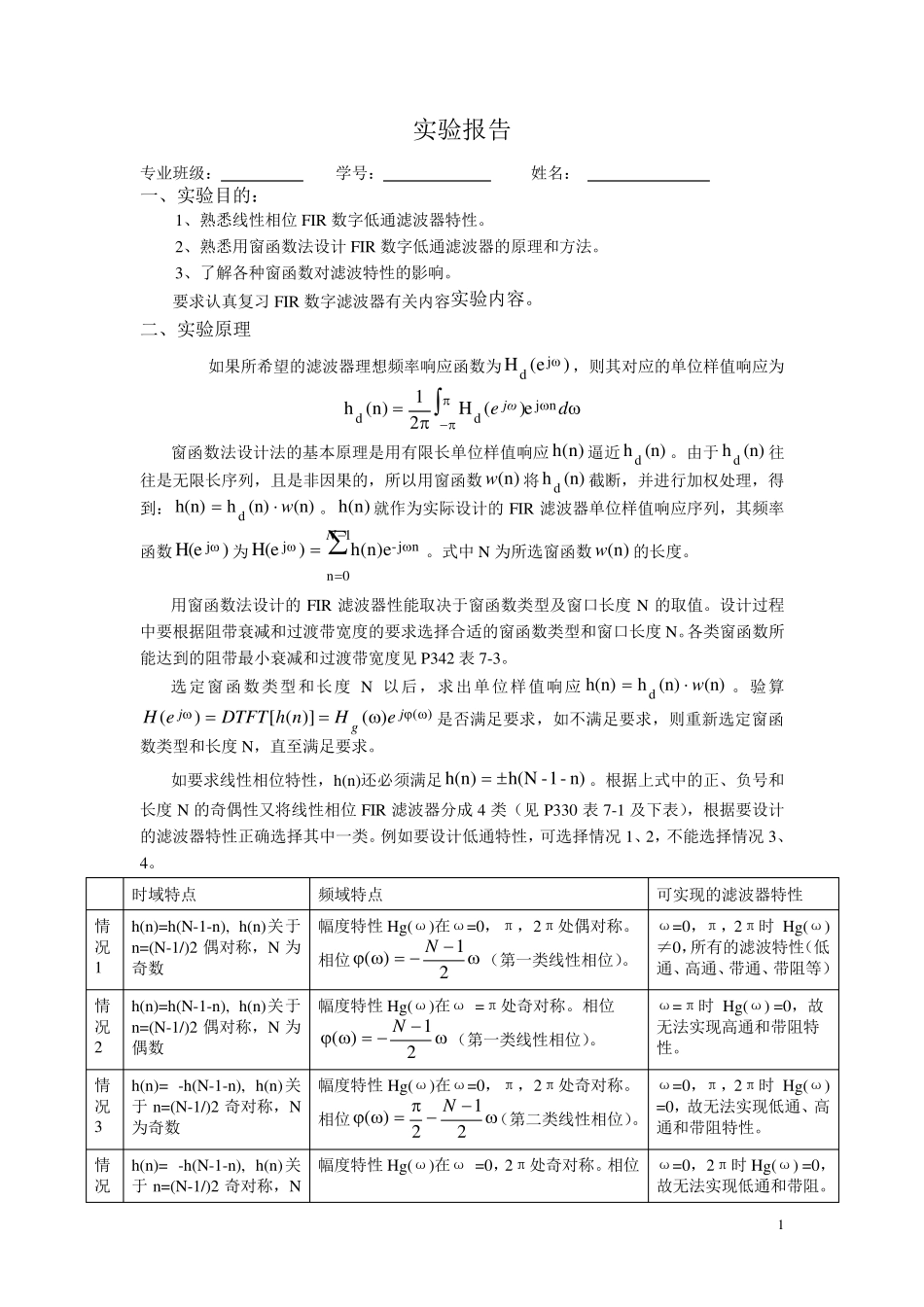

实 验 报 告  课 程 名 称 ： 数 字 信 号 处 理 实 验 项 目 ： FIR 滤 波 器 设 计 专 业 班 级 ： 姓 名 ： 学 号 ： 实 验 室 号 ： 实 验 组 号 ： 实 验 时 间 ： 批 阅 时 间 ： 指 导 教 师 ： * 绩 ： 1 实 验 报 告 专 业 班 级 ： 学 号 ： 姓 名 ： 一 、 实 验 目 的 ： 1、 熟 悉 线 性 相 位 FIR 数 字 低 通 滤 波 器 特 性 。 2、 熟 悉 用 窗 函 数 法 设 计 FIR 数 字 低 通 滤 波 器 的 原 理 和 方 法 。 3、 了 解 各 种 窗 函 数 对 滤 波 特 性 的 影 响 。 要 求 认 真 复 习 FIR 数 字 滤 波 器 有 关 内 容 实 验 内 容 。 二 、 实 验 原 理 如 果 所 希 望 的 滤 波 器 理 想 频 率 响 应 函 数 为)(eHjωd， 则 其 对 应 的 单 位 样 值 响 应 为 de jωnjdde)(H21(n )h 窗 函 数 法 设 计 法 的 基 本 原 理 是 用 有 限 长 单 位 样 值 响 应 h(n ) 逼 近(n )h d。 由 于(n )h d往往 是 无 限 长 序 列 ， 且 是 非 因 果 的 ， 所 以 用 窗 函 数(n )w将(n )h d截 断 ， 并 进 行 加 权 处 理 ， 得到 ：(n )(n )hh(n )dw。 h(n ) 就 作 为 实 际 设 计 的FIR 滤 波 器 单 位 样 值 响 应 序 列 ， 其 频 率函 数)H(e jω 为10nnj-jωh(n )e)H(eN。 式 中 N 为 所 选 窗 函 数(n )w的 长 度 。 用 窗 函 数 法 设 计 的FIR 滤 波 器 性 能 取 决 于 窗 函 数 类 型 及 窗 口 长 度N 的 取 值 。 设 计 过 程中 要 根 据 阻 带 衰 减 和 过 渡 带 宽 度 的 要 求 选 择合适的 窗 函 数 类 型 和 窗 口 长 度 N。各 类 窗 函 数 所能 达到 的 阻 带 最小衰 减 和 过 渡 带 宽 度 见P342 表7-3。 选 定窗 函 数 类 型 和 长 度N 以 后， 求 出单 位 样 值 响 应(n )(n )hh(n )dw。 验 算)()()]([)(jgjeHnhDTFTeH是 否满足要 求 ， 如 不满足要 求 ， 则 重新选 定窗 函数 类 型 和 长 度 ...
