fluent个人学习经验与技巧

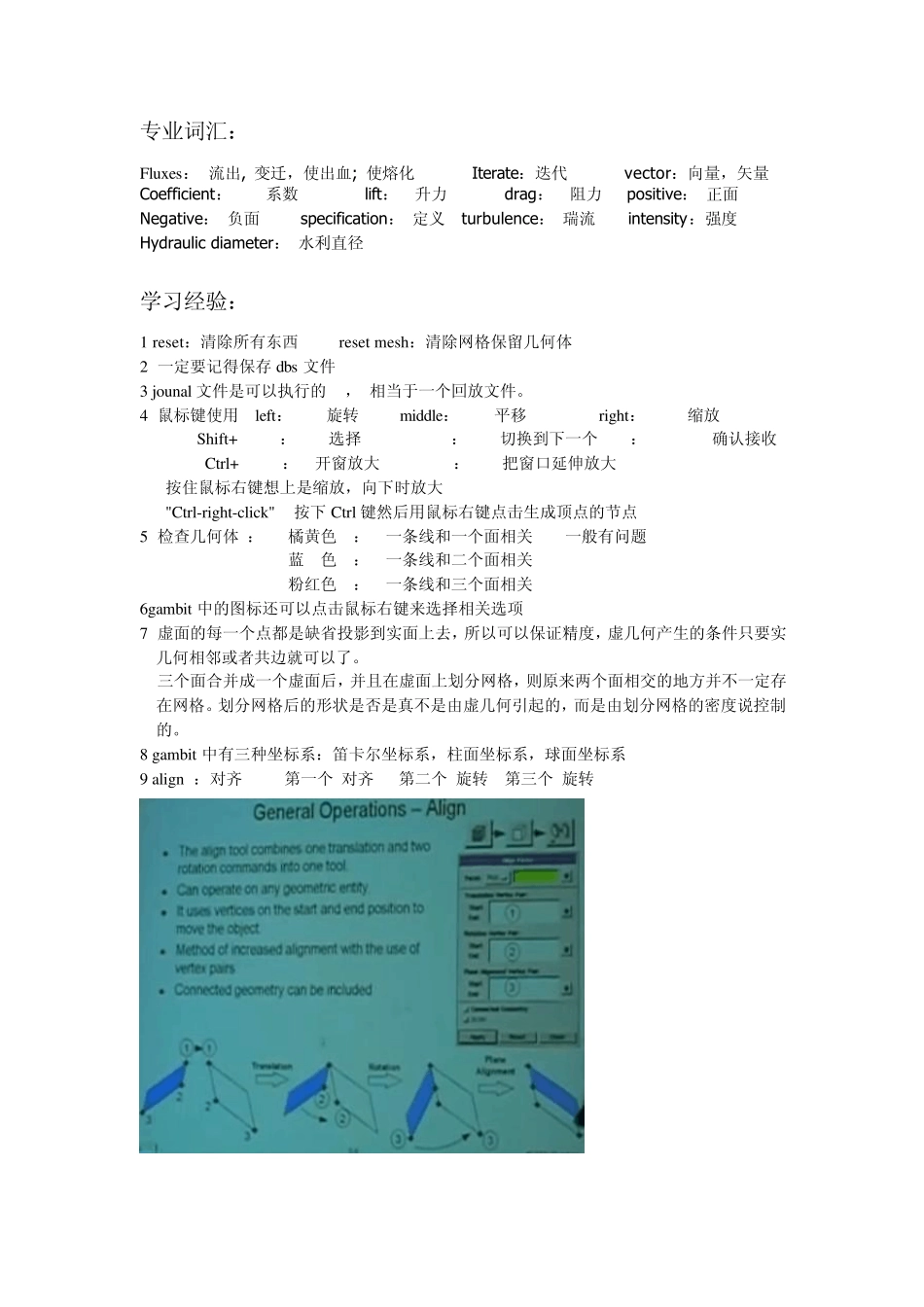

专业词汇： Flu x es： 流出, 变迁，使出血; 使熔化 Iterate：迭代 vector：向量，矢量 Coefficient： 系数 lift： 升力 drag： 阻力 positive： 正面 Negative： 负面 specification： 定义 turbulence： 瑞流 intensity：强度 Hydraulic diameter： 水利直径 学习经验： 1 reset：清除所有东西 reset mesh：清除网格保留几何体 2 一定要记得保存dbs 文件 3 jou nal 文件是可以执行的 ， 相当于一个回放文件。 4 鼠标键使用 left： 旋转 middle： 平移 right： 缩放 Shift+ ： 选择 ： 切换到下一个 ： 确认接收 Ctrl+ ： 开窗放大 ： 把窗口延伸放大 按住鼠标右键想上是缩放，向下时放大 "Ctrl-right-click" 按下 Ctrl 键然后用鼠标右键点击生成顶点的节点 5 检查几何体 ： 橘黄色 ： 一条线和一个面相关 一般有问题 蓝 色 ： 一条线和二个面相关 粉红色 ： 一条线和三个面相关 6gambit 中的图标还可以点击鼠标右键来选择相关选项 7 虚面的每一个点都是缺省投影到实面上去，所以可以保证精度，虚几何产生的条件只要实几何相邻或者共边就可以了。 三个面合并成一个虚面后，并且在虚面上划分网格，则原来两个面相交的地方并不一定存在网格。划分网格后的形状是否是真不是由虚几何引起的，而是由划分网格的密度说控制的。 8 gambit 中有三种坐标系：笛卡尔坐标系，柱面坐标系，球面坐标系 9 align ：对齐 第一个 对齐 第二个 旋转 第三个 旋转 10 gambit 中的网格要是连接的，连接的网格是连续的。Connect 是把几何位置几乎重合的多个几何变成一个几何 merge 是把两条相邻的线变成一条线 11 删除几何体的时候取消选择low er… 可以保留底层的面等 12 要把两个体合并成一个体必须要用unite，哪怕做得刚好也要用unite。 13 split 分割线\面\体 14 几何检查后有问题的时候可以用 smooth/heal face 来修补 15 所有的虚几何名字前面都带个v 虚几何的颜色会浅一些 16 实的不需要给容差 ， 虚的可以自己定义容差大小 17 convert：转化 ， 可以将用map 做的虚几何转化成实几何 18 工具中的几何清理工具可以清理短边、孔、裂缝、尖角、小面、倒角…… 19 划分网格的时候spacing 是间距 ratio 是比率 20 划分面网格使用map 的条件： 几何形状是四边形或是逻辑四边形 Sutmap 的工作原理： 在几何体上找一些端...
