FLUENT教程

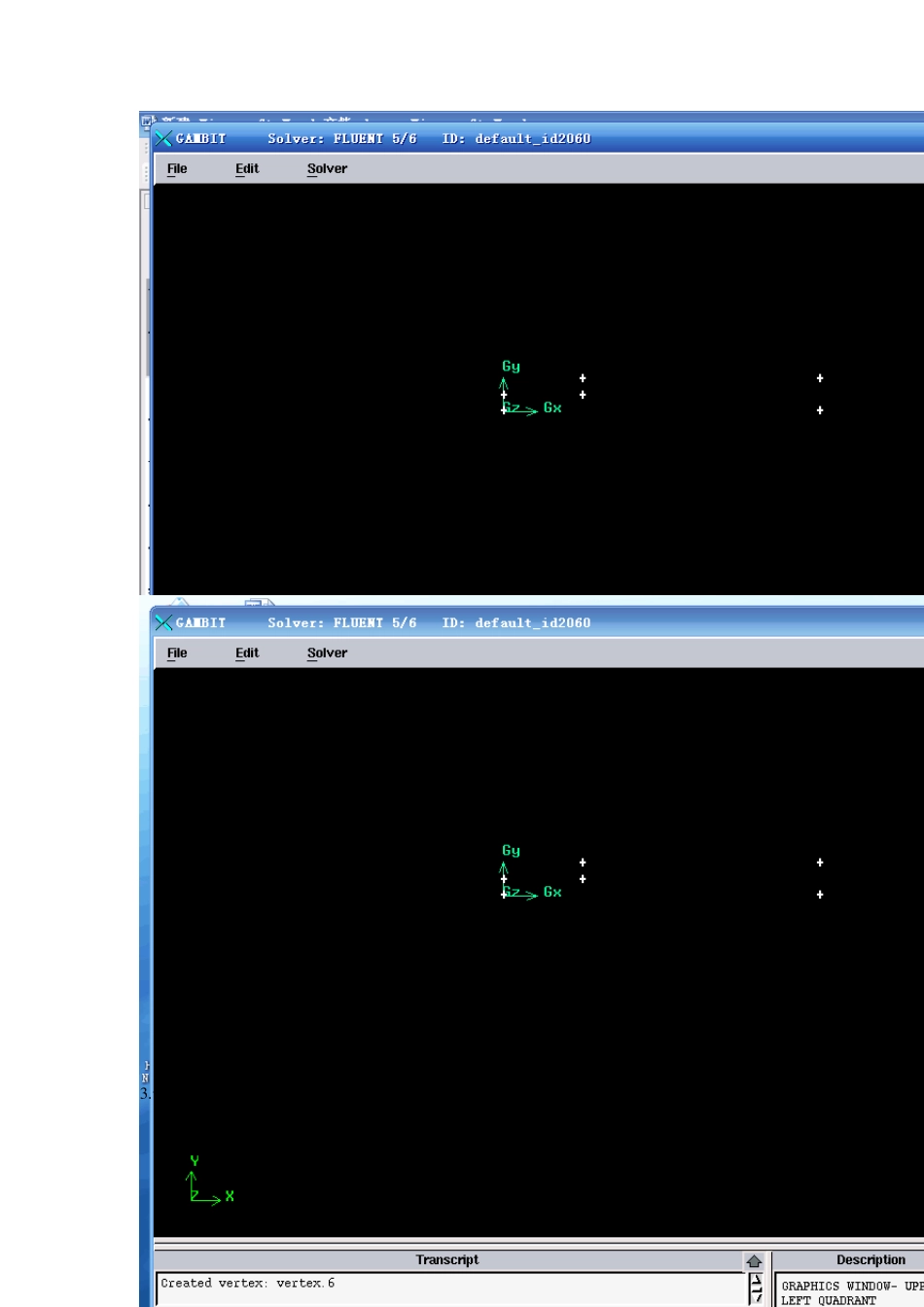

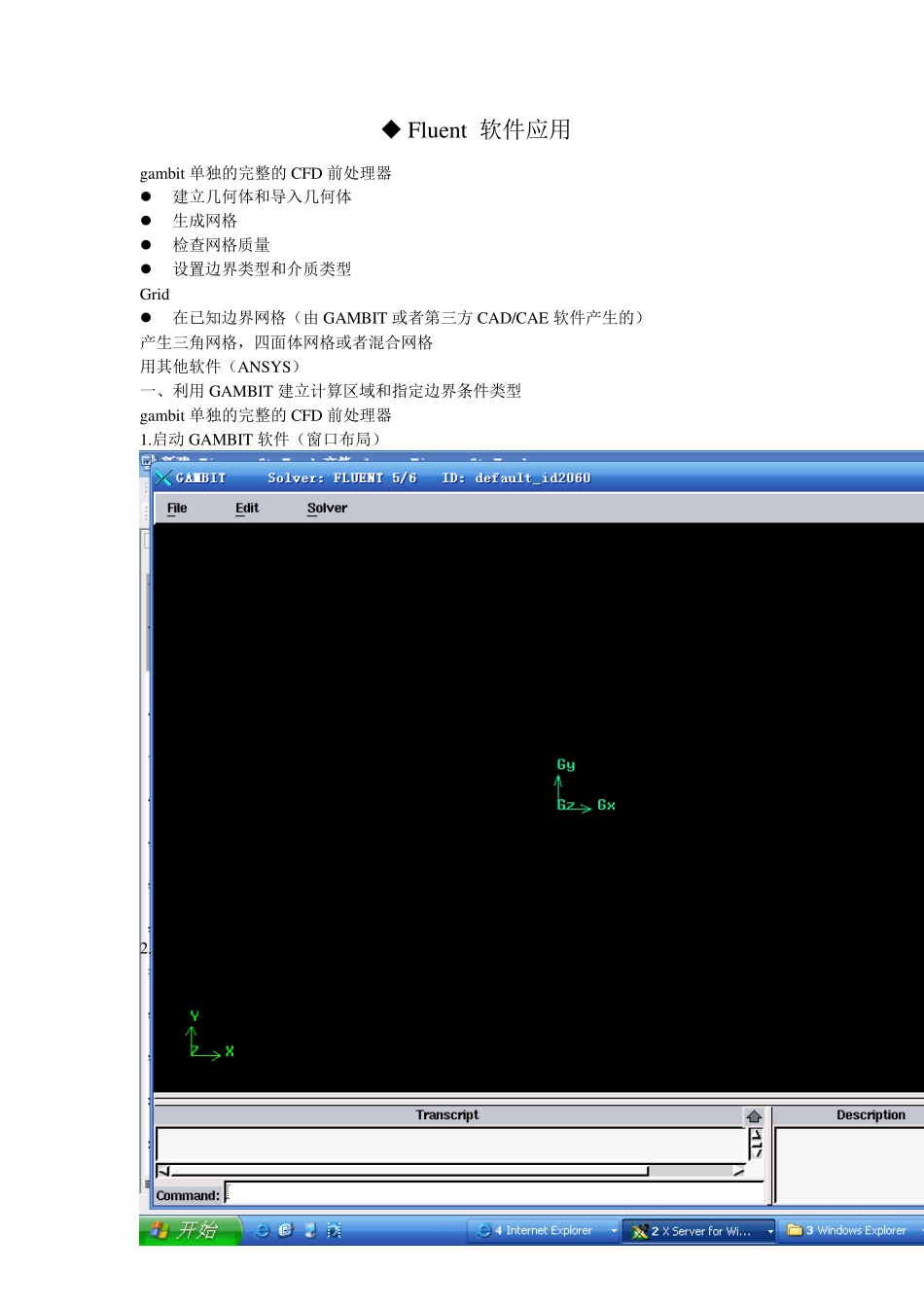

 Flu ent 软件应用 gambit 单独的完整的CFD 前处理器  建立几何体和导入几何体  生成网格  检查网格质量  设置边界类型和介质类型 Grid  在已知边界网格（由GAMBIT 或者第三方CAD/CAE 软件产生的） 产生三角网格，四面体网格或者混合网格 用其他软件（ANSYS） 一、利用GAMBIT 建立计算区域和指定边界条件类型 gambit 单独的完整的CFD 前处理器 1.启动 GAMBIT 软件（窗口布局） 2.创建控制点 3.创建边 （Ctrl+鼠标左键拖动） 4 .创建面 5 .划分网格  在几何形状复杂的区域上要生成好的网格相当困难  Meshing grid number grid quality  超过90％的精力要用在生成合适的网格上  网格生成质量对计算精度与稳定性影响极大。 策略  Boundary layers  Pre-meshing  Sizing functions  为降低离散误差，减少单元数量，最好使用hex(六面体网格)  对形状复杂的几何体可分解成几个简单几何体再用六面体网格  Gambit 可读入其它CFD 软件生成的图形  也可读入autocad proE 等cad 软件生成的图形  CAD 中创建的图形要输出为.sat 文件，要满足一定的条件。  对于二维图形来说，它必须是一个region，也就是说要求是一个联通域。  对于三维图形而言，要求其是一个ASCI body  由于各软件设置的最小识别尺寸不同， 导入后的几何体可能会出现：  不完整、有缝隙的几何体  有一些 CFD 分析时不需要的一些细小的几何结构  清理过程主要采用gambit 中的虚几何操作。 Example： unconnected real edges/faces connected virtual edges/faces Edge Splits  Gambit 中有三类几何体：  Real:  Virtu al: 根据一个或多个实体(real，称为宿主)来确定其几何描述  Faceted geometry (有小面的几何体): 象 v irtu al 一样处理  一些实几何操作对虚几何体不能正常使用 Bou ndary lay ers  在边界处  对 2D 问题，附着在 edges  对 3D 问题，附着在 faces 线网格划分 面网格 体网格  Hex /Wedge: Cooper Tet/Hy brid: TGrid 顶点类型  Formula for map scheme: 4*End+N*Side  Formula for submap scheme: 4*End+ L*Side + M*(E+C) + N* (2*E+R)  How to Make a Volume Cooperable Manually change the vertex type...
