FLUENT软件使用说明

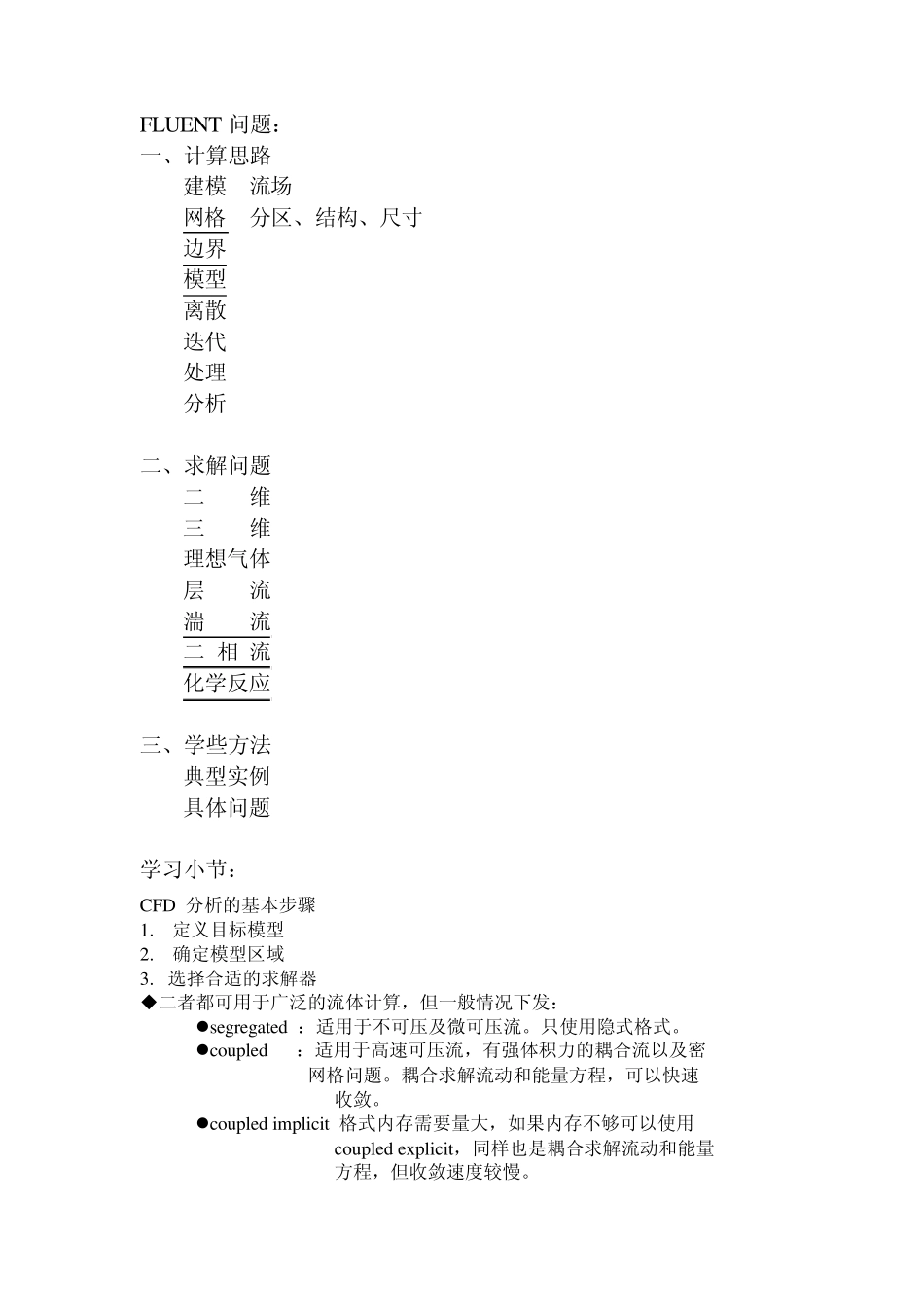

FLUENT 问题： 一、计算思路 建模 流场 网格 分区、结构、尺寸 边界 模型 离散 迭代 处理 分析 二、求解问题 二 维 三 维 理想气体 层 流 湍 流 二 相 流 化学反应 三、学些方法 典型实例 具体问题 学习小节： CFD 分析的基本步骤 1. 定义目标模型 2. 确定模型区域 3. 选择合适的求解器 二者都可用于广泛的流体计算，但一般情况下发： segregated ：适用于不可压及微可压流。只使用隐式格式。 cou pled ：适用于高速可压流，有强体积力的耦合流以及密 网格问题。耦合求解流动和能量方程，可以快速 收敛。 cou pled implicit 格式内存需要量大，如果内存不够可以使用 cou pled ex plicit，同样也是耦合求解流动和能量 方程，但收敛速度较慢。 Segregated 适用于不可压及微可压流，只使用隐式格式。 Coupled 适用于高速可压流，有强体积力的耦合流以及流场密 网较密的问题以上情况宜使用coupled implicit 格式，但需内存量大。 当内存不足时，可用segregated 或coupled explicit （显式格式比隐式 格式收敛慢） 4. 选择并生成网格 对简单的几何体，四边形/六面体网格比使用三角形/四面体网格用更少的单元数可以生成更好的网格。对复杂的几何体，四边形/六面体 网格己经没有数值精度上的优势，而使用三角形/四面体网格可以节省大量时间。 5. 建立数值模型 边界设定有处理 6. 计算求解 在FLUENT 中可以选择控制方程中对流项的离散方法。有四种方法可以选择：FirstOrder、Second Order、QUICK、Power。 当流动方向与网格相一致时(如：使用四边形或六面体网格的管内层流问题)，一阶迎风格式就可以了，但一阶格式会增加计算中的数值扩散错误。 当流动方向不与网格相一致时(如：流动方向倾斜的穿过网格线)，或使用三角形、四面体网格，应使用二阶格式以获得更高精度的解。在使用四边形或六面体网格的复杂流场时，也可以使用二阶格式以获得更高精度的解。 当使用四边形或六面体网格，流场有旋转或旋涡时QUICK 格式可能会比二阶格式精度更高。 Power 格式精度与一阶格式相当 FLUENT 提供了 3 种速度－压力耦合方法： SIMPLE，SIMPLEC(SIMPLE-Consistent)和 PISO。 SIMPLE, SIMPLEC 通常用于稳态计算，瞬态计算推荐使用PISO。 当网格比较歪斜时，无论稳态或瞬态计算使用PISO 方法比较好。 FLUENT 默认使用SIMPLE 方法，但当对...
