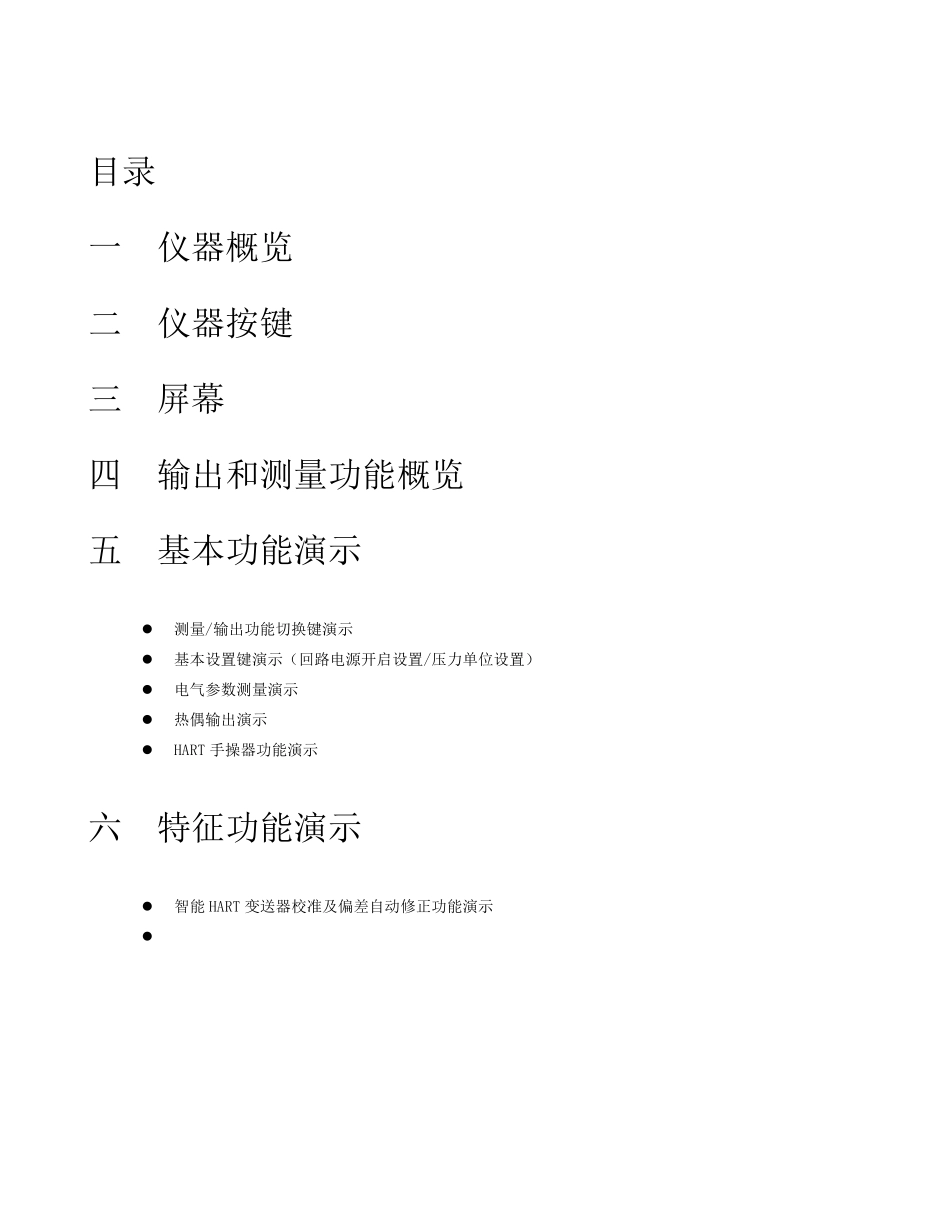

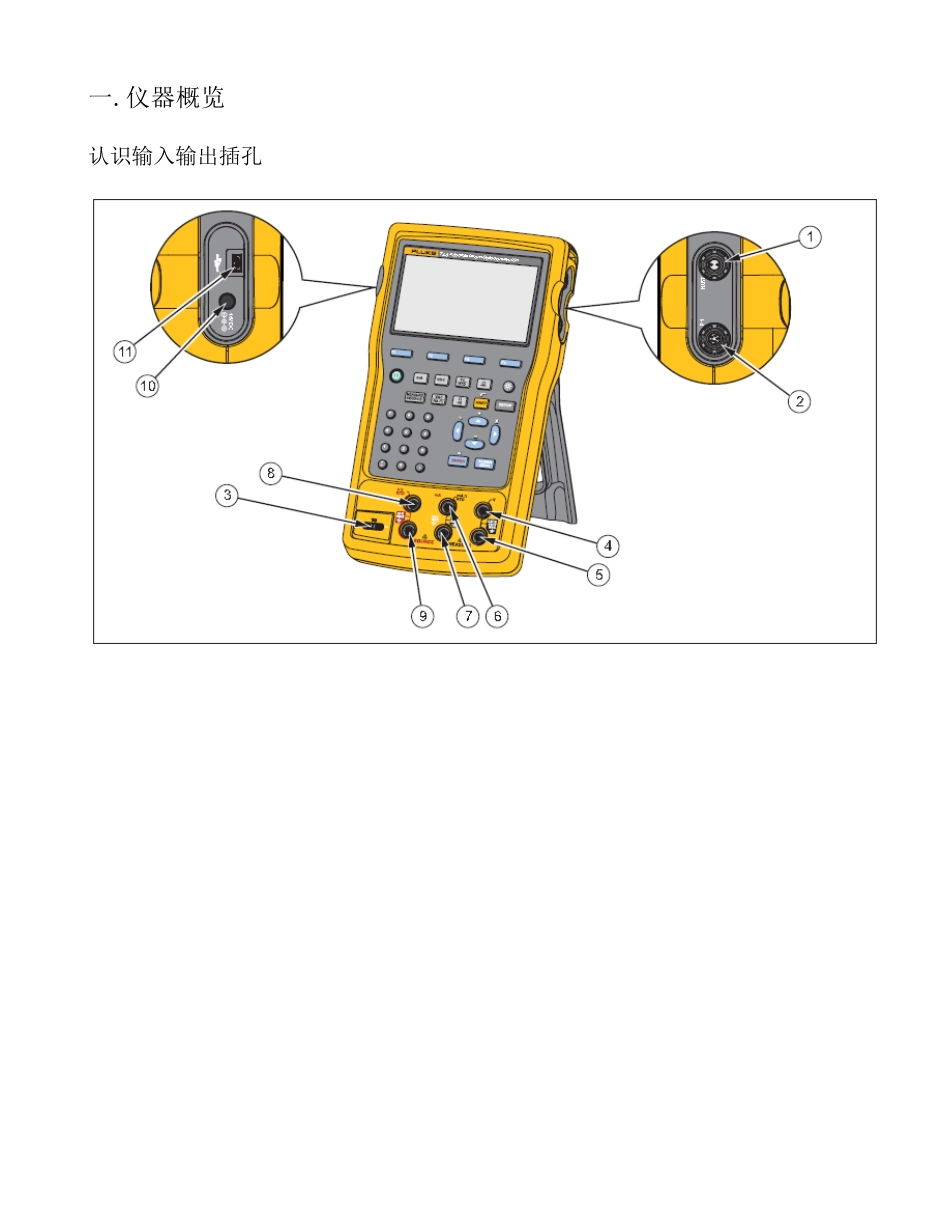

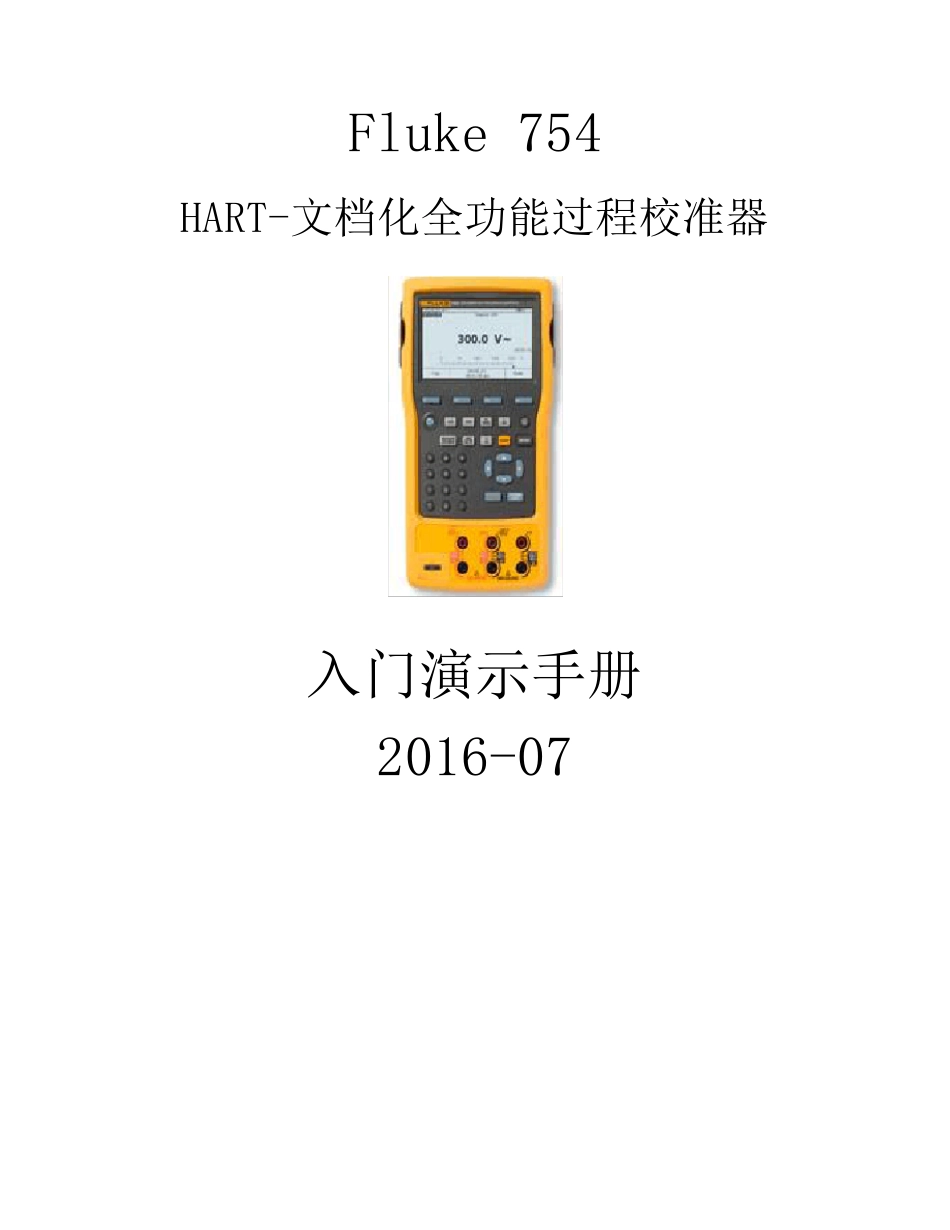

Fluke 754 HART-文档化全功能过程校准器 入门演示手册 2016-07 目录 一 仪器概览 二 仪器按键 三 屏幕 四 输出和测量功能概览 五 基本功能演示 测量/输出功能切换键演示 基本设置键演示（回路电源开启设置/压力单位设置） 电气参数测量演示 热偶输出演示 HART 手操器功能演示 六 特征功能演示 智能 HART 变送器校准及偏差自动修正功能演示 一.仪器概览 认识输入输出插孔 编号 名称 说明 ① HART 插孔（仅限 754） 将产品连接至HART设备 ② 压 力 模块 连 接插孔 将产品连接至压力模块 ③ 热电偶 TC 输入/输出插孔 用于测量或模拟热电偶信号的插孔；该插口可以采用中心距为7.9 毫米（0.312 英寸）扁平形直列插口的迷你极化热电偶插头 ④⑤ 电压 V 测量插孔 用于测量电压，频率，三线或四线RTD（热电阻）的输入插孔 ⑥⑦ 输 出 mA, 测 量mA,Ώ,RTD 插孔 用于输出或测量电流，测量电阻和 RTD，以及供应回路电源的插孔 ⑧⑨ 输出 V Ώ RTD插孔 用于输出电压，电阻，频率或模拟 RTD 的输出插孔 ⑩ 电池充电器/电源插孔 用于电池充电器/通用电源的插孔；电池充电器也可被用作交流适配电源用于可取交流电的台面/实验室应用 USB 通讯插孔 将产品连接至PC 机的 USB 端口 二.仪器按键 认识仪器的按键 三 仪器屏幕 四 输出和测量功能小结 五 基本功能演示 1.测量/输出功能切换键演示 仪器开机将默认进入电压测量模式，通过 按键进行循环切换来选择仪器处于 测量模式，输出模式，或者校准拆分模式。 2.设置键演示 通过 按键进行基本的设置，包括设置以下参数 环路电源（开或者关）——重要 测量 输出 测量/输出 HART 通讯信道（mA 插孔或HART 插孔）——重要 温度补偿（内部补偿或外部补偿） 自动节电模式（开或关） 自动背光模式（开或关） 存储器 日期显示模式 时间显示模式 数字显示模式 压力单位——重要 温度单位 温标 语言 仪器个性化设置 演示实例一：开启环路 24V 电源 1.按 Setup 设置键 进入设置屏幕。按 选择需要设置的项目 ，在本例中为 Loop Power(回路电源) 2.按 Enter （确认键） 3 按 选择 Enabled 4.按 Enter 确认键 5．按 Done 键返回到测量屏幕，回路电源设置完成 演示实例二： 设置压力单位为PSI...
