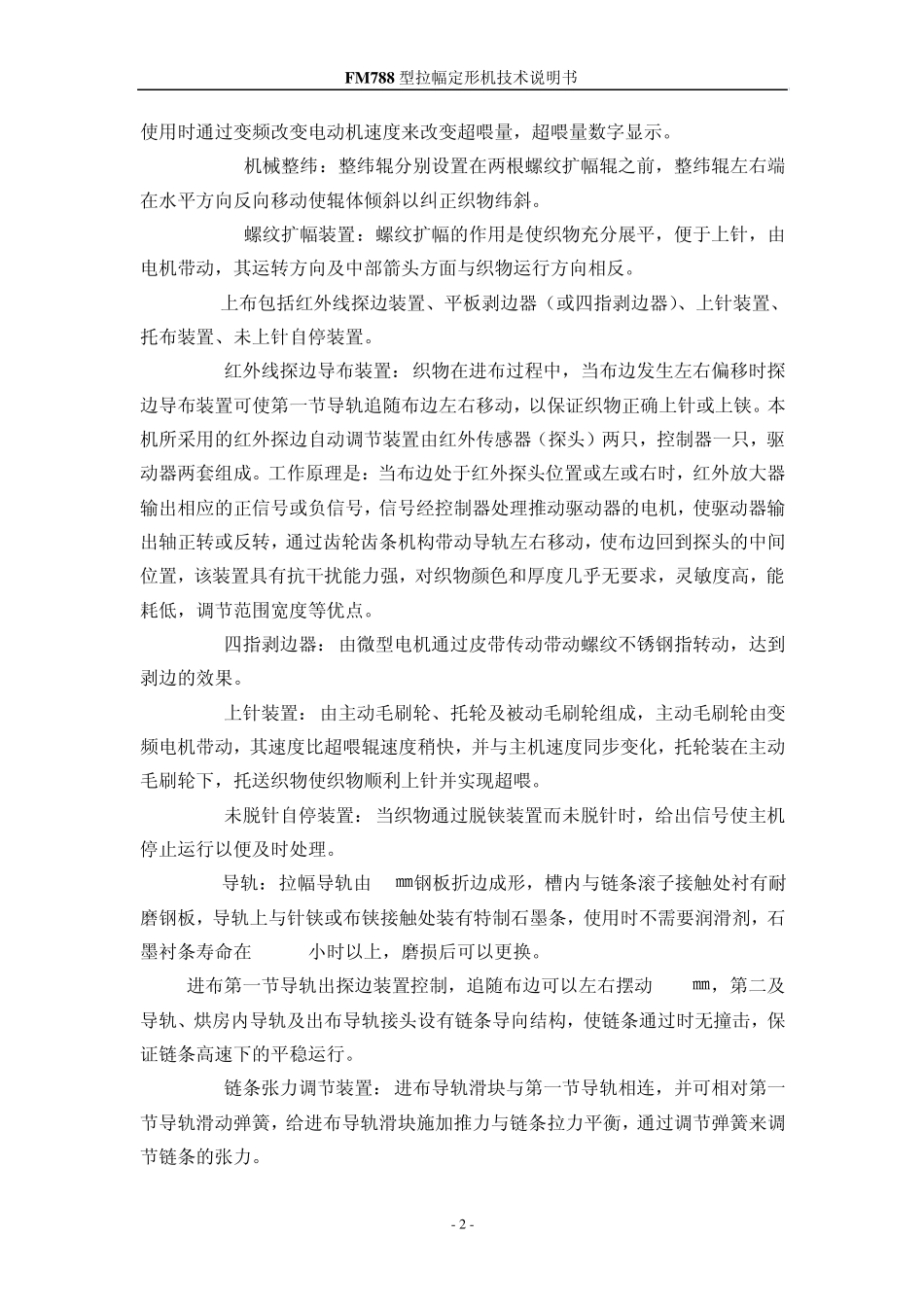

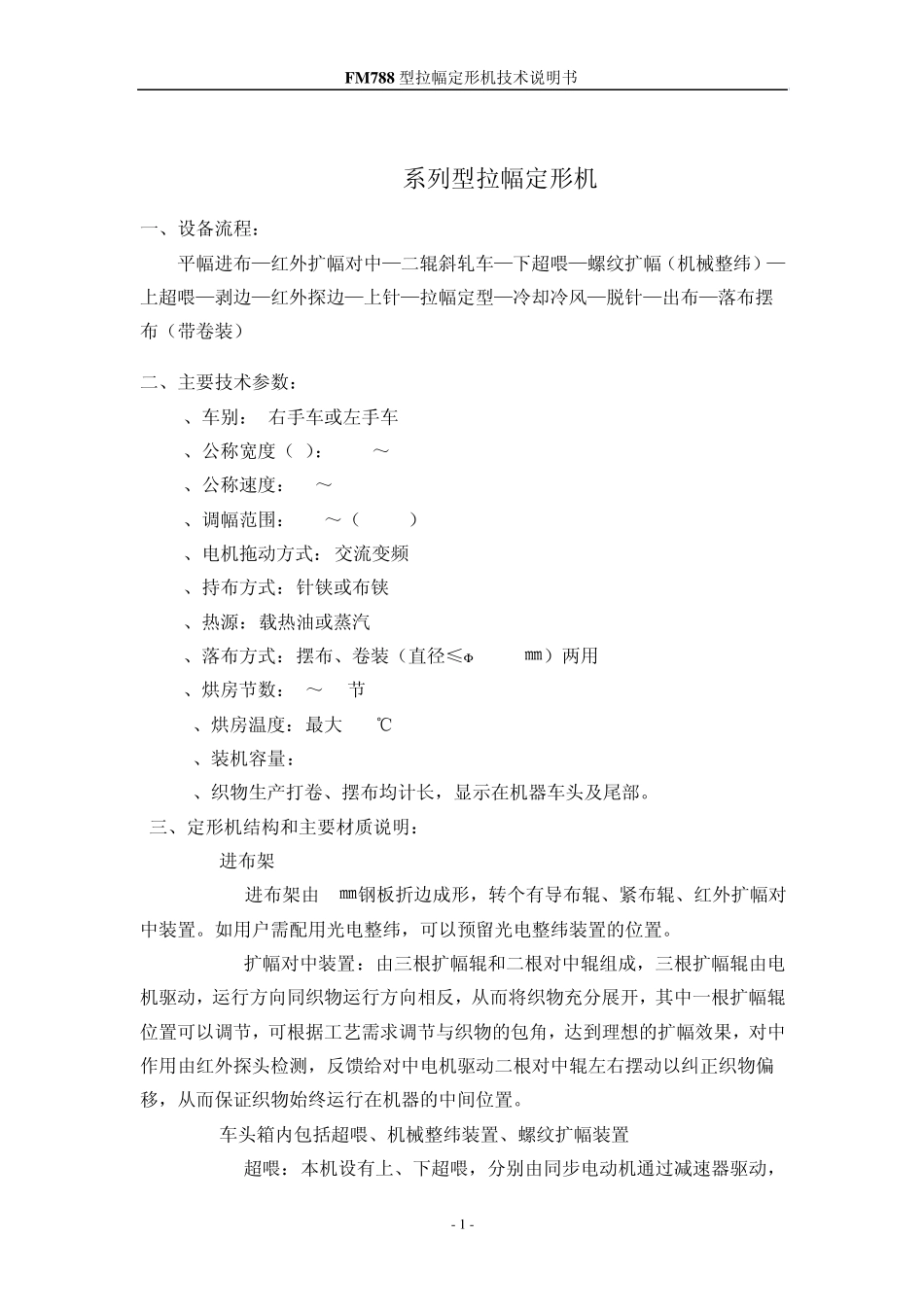

FM 788 型拉幅定形机技术说明书 - 1 - FM788-系列型拉幅定形机 一、设备流程: 平幅进布—红外扩幅对中—二辊斜轧车—下超喂—螺纹扩幅(机械整纬)—上超喂—剥边—红外探边—上针—拉幅定型—冷却冷风—脱针—出布—落布摆布(带卷装) 二、主要技术参数: 1、车别: 右手车或左手车 2、公称宽度(W):1800~3600 3、公称速度:10~100m/min 4、调幅范围:700~(W-200) 5、电机拖动方式:交流变频 6、持布方式:针铗或布铗 7、热源:载热油或蒸汽 8、落布方式:摆布、卷装(直径≤Φ 1500㎜)两用 9、烘房节数:5~10节 10、烘房温度:最大 220℃ 11、装机容量:16(22)n+52.2KW 12、织物生产打卷、摆布均计长,显示在机器车头及尾部。 三、定形机结构和主要材质说明: 3.1进布架 3.1.1 进布架由 4㎜钢板折边成形,转个有导布辊、紧布辊、红外扩幅对中装置。如用户需配用光电整纬,可以预留光电整纬装置的位置。 3.1.2扩幅对中装置:由三根扩幅辊和二根对中辊组成,三根扩幅辊由电机驱动,运行方向同织物运行方向相反,从而将织物充分展开,其中一根扩幅辊位置可以调节,可根据工艺需求调节与织物的包角,达到理想的扩幅效果,对中作用由红外探头检测,反馈给对中电机驱动二根对中辊左右摆动以纠正织物偏移,从而保证织物始终运行在机器的中间位置。 3.2车头箱内包括超喂、机械整纬装置、螺纹扩幅装置 3.2.1超喂:本机设有上、下超喂,分别由同步电动机通过减速器驱动,FM 788 型拉幅定形机技术说明书 - 2 - 使用时通过变频改变电动机速度来改变超喂量,超喂量数字显示。 3.2.2机械整纬:整纬辊分别设置在两根螺纹扩幅辊之前,整纬辊左右端在水平方向反向移动使辊体倾斜以纠正织物纬斜。 3.2.3螺纹扩幅装置:螺纹扩幅的作用是使织物充分展平,便于上针,由电机带动,其运转方向及中部箭头方面与织物运行方向相反。 3.3上布包括红外线探边装置、平板剥边器(或四指剥边器)、上针装置、托布装置、未上针自停装置。 3.4红外线探边导布装置:织物在进布过程中,当布边发生左右偏移时探边导布装置可使第一节导轨追随布边左右移动,以保证织物正确上针或上铗。本机所采用的红外探边自动调节装置由红外传感器(探头)两只,控制器一只,驱动器两套组成。工作原理是:当布边处于红外探头位置或左或右时,红外放大器输出相应的正信号或负信号,信号经控制器处理推动驱动器的电机,使驱动器输出轴正转或反转...
