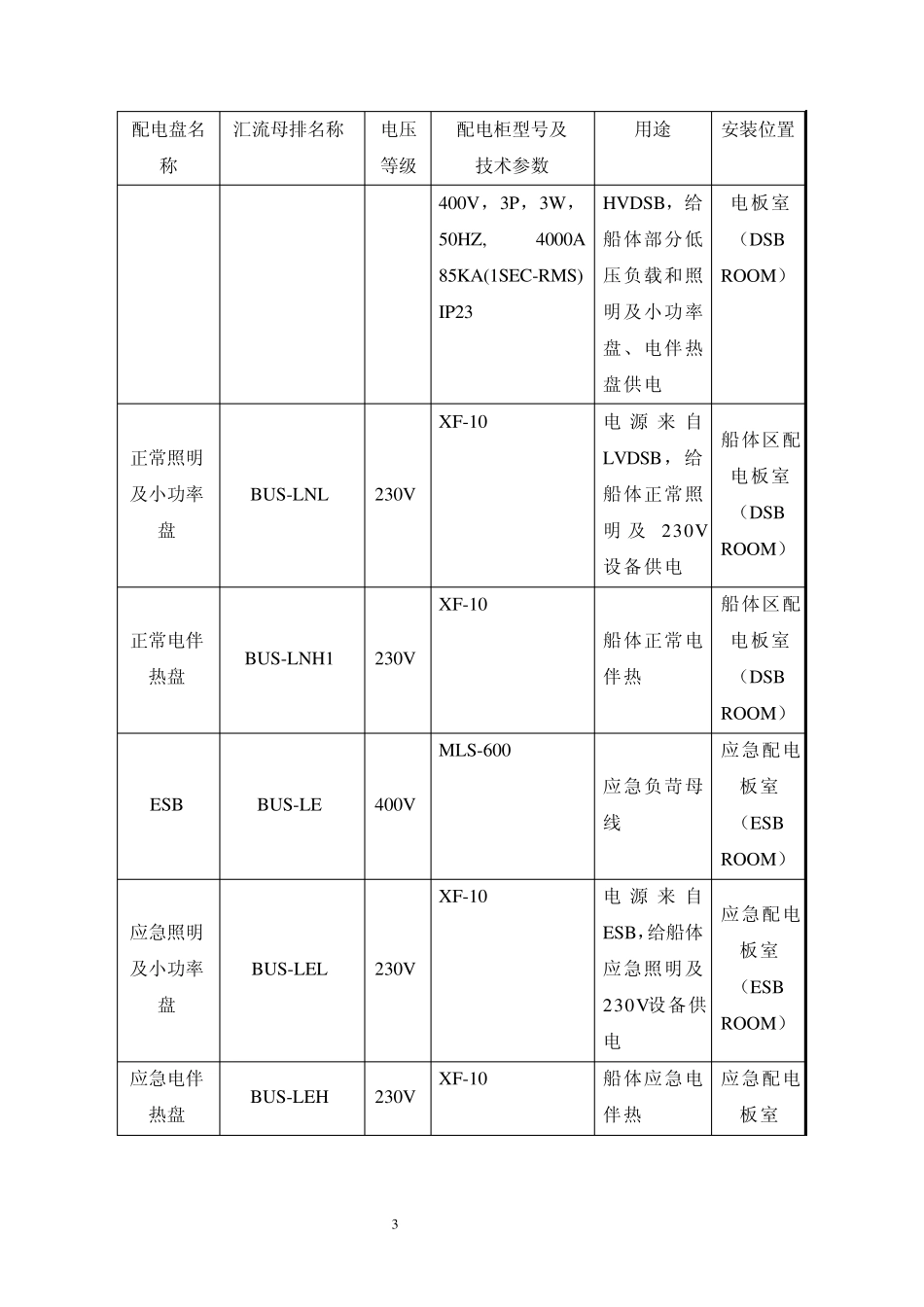

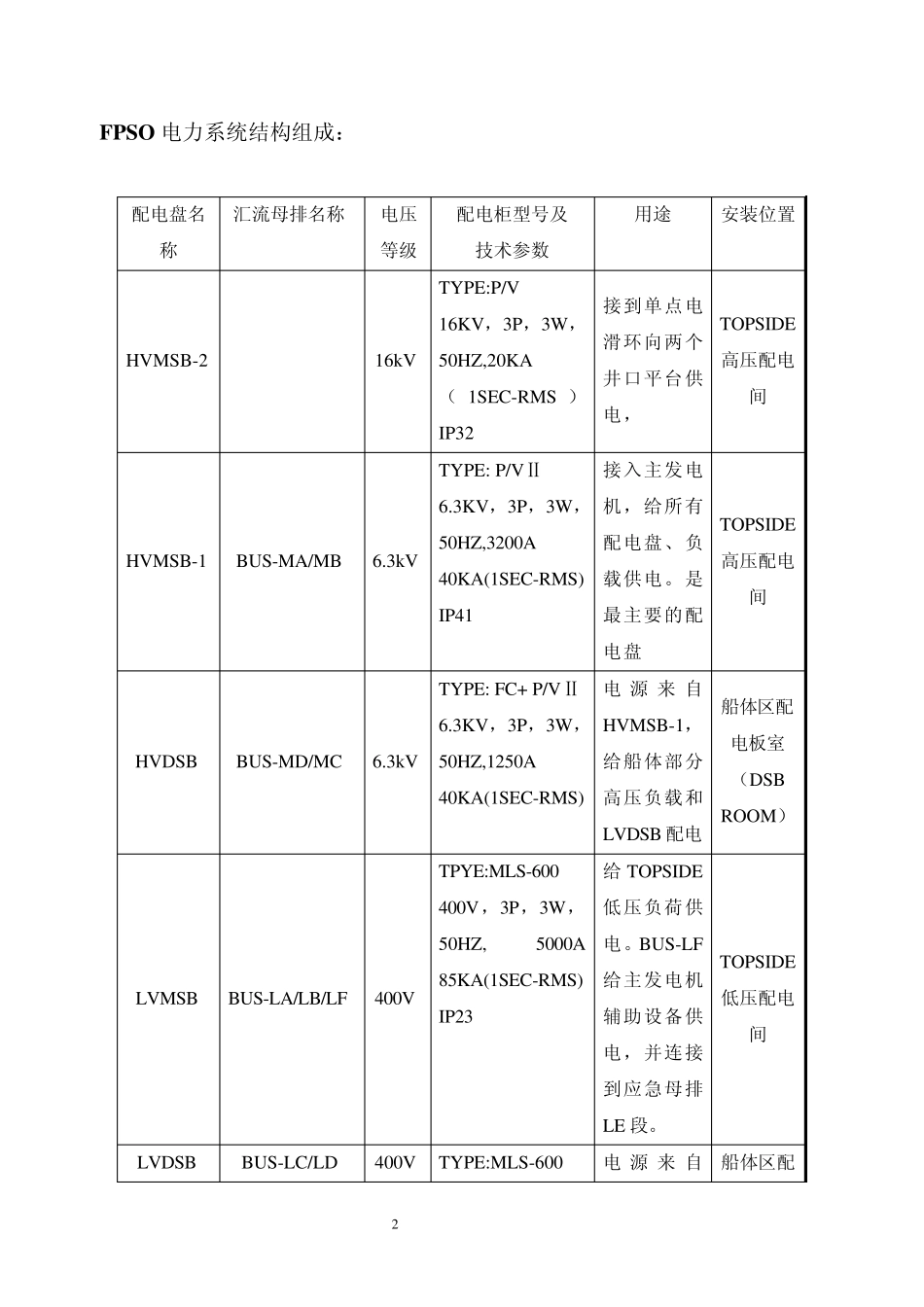

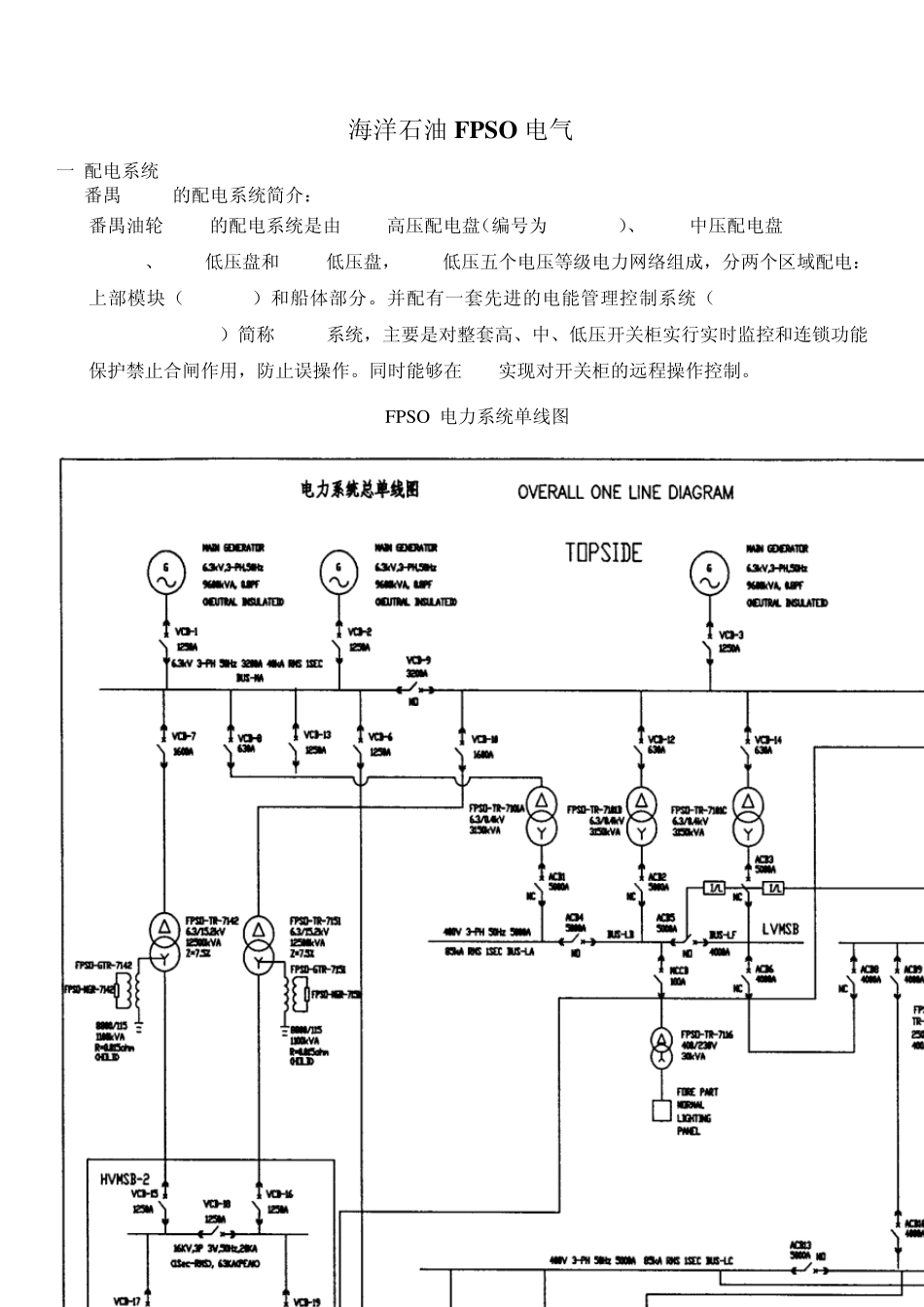

1 海洋石油FPSO 电气 一 配电系统 番禺FPSO 的配电系统简介： 番禺油轮FPSO的配电系统是由16kV高压配电盘（编号为HVSMB-2）、6.3KV中压配电盘(HVSMB-1, HVDSB)、400V低压盘和 230V低压盘，110V低压五个电压等级电力网络组成，分两个区域配电：上部模块（TOPSIDE）和船体部分。并配有一套先进的电能管理控制系统（POWER MANAGEMENT CONTROL SYSTEM）简称 PMCS系统，主要是对整套高、中、低压开关柜实行实时监控和连锁功能保护禁止合闸作用，防止误操作。同时能够在 MCC实现对开关柜的远程操作控制。 FPSO 电力系统单线图 2 FPSO 电力系统结构组成： 配电盘名称 汇流母排名称 电压等级 配电柜型号及 技术参数 用途 安装位置 HVMSB-2 16kV TYPE:P/V 16KV，3P，3W，50HZ,20KA（1SEC-RMS ） IP32 接到单点电滑环向两个井口平台供电， TOPSIDE高压配电间 HVMSB-1 BUS-MA/MB 6.3kV TYPE: P/VⅡ 6.3KV，3P，3W，50HZ,3200A 40KA(1SEC-RMS) IP41 接入主发电机，给所有配电盘、负载供电。是最主要的配电盘 TOPSIDE高压配电间 HVDSB BUS-MD/MC 6.3kV TYPE: FC+ P/VⅡ 6.3KV，3P，3W，50HZ,1250A 40KA(1SEC-RMS) 电源 来 自HVMSB-1，给船体部分高压负载和LVDSB 配电 船体区配电板室（DSB ROOM） LVMSB BUS-LA/LB/LF 400V TPYE:MLS-600 400V，3P，3W，50HZ, 5000A 85KA(1SEC-RMS) IP23 给 TOPSIDE低压负荷供电。BUS-LF给主发电机辅助设备供电，并连接到应急母排 LE 段。 TOPSIDE低压配电间 LVDSB BUS-LC/LD 400V TYPE:MLS-600 电源 来 自船体区配 3 配电盘名称 汇流母排名称 电压等级 配电柜型号及 技术参数 用途 安装位置 400V，3P，3W，50HZ, 4000A 85KA(1SEC-RMS) IP23 HVDSB，给船体部分低压负载和照明及小功率盘、电伴热盘供电 电板室（DSB ROOM） 正常照明及小功率盘 BUS-LNL 230V XF-10 电源 来 自LVDSB，给船体正常照明及230V设备供电 船体区配电板室（DSB ROOM） 正常电伴热盘 BUS-LNH1 230V XF-10 船体正常电伴热 船体区配电板室（DSB ROOM） ESB BUS-LE 400V MLS-600 应急负苛母线 应急配电板室（ESB ROOM） 应急照明及小功率盘 BUS-LEL 230V XF-10 电源 来 自ESB，给船体应急照明及230V设备供电 应急配电板室（ESB ROOM） 应急电伴热盘 BUS-LEH 230V XF-10 船体应急电伴热 应急配电板室 4 中/高压开关柜配...
