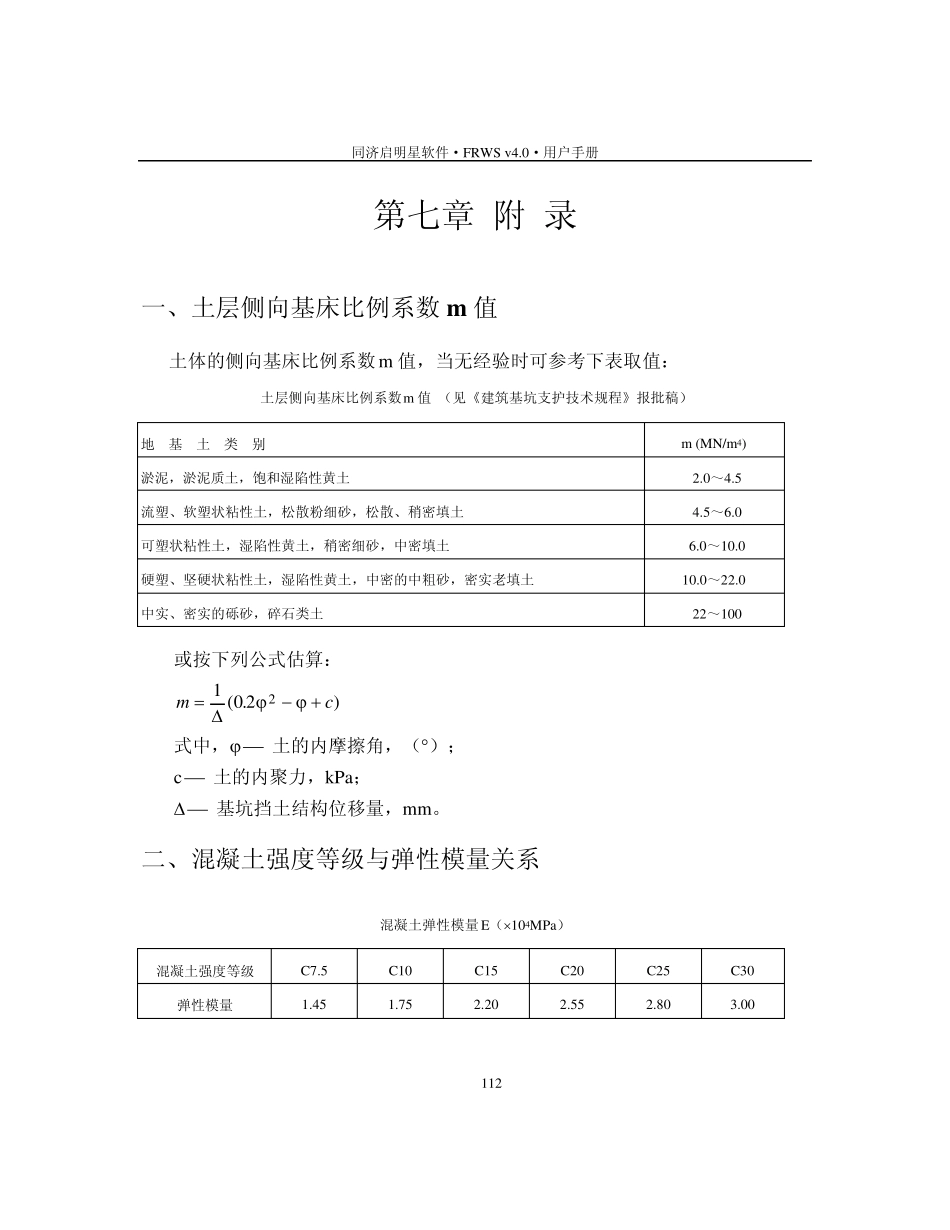

同济启明星软件·FRWS v4.0·用户手册 112 第七章 附 录 一、土层侧向基床比例系数 m值 土体的侧向基床比例系数 m 值，当无经验时可参考下表取值： 土层侧向基床比例系数m 值 （见《建筑基坑支护技术规程》报批稿） 地 基 土 类 别 m (MN/m4) 淤泥，淤泥质土，饱和湿陷性黄土 2.0～4.5 流塑、软塑状粘性土，松散粉细砂，松散、稍密填土 4.5～6.0 可塑状粘性土，湿陷性黄土，稍密细砂，中密填土 6.0～10.0 硬塑、坚硬状粘性土，湿陷性黄土，中密的中粗砂，密实老填土 10.0～22.0 中实、密实的砾砂，碎石类土 22～100 或按下列公式估算： mc1 0 22 ( .) 式中，  土的内摩擦角，（）； c  土的内聚力，kPa；   基坑挡土结构位移量，mm。 二、混凝土强度等级与弹性模量关系 混凝土弹性模量 E（104MPa） 混凝土强度等级 C7.5 C10 C15 C20 C25 C30 弹性模量 1.45 1.75 2.20 2.55 2.80 3.00 同济启明星软件·FRWS v4.0·用户手册 113 混凝土强度等级 C35 C40 C45 C50 C55 C60 弹性模量 3.15 3.25 3.35 3.45 3.55 3.60 三、支锚结构刚度计算方法 对各层平面支撑与腰梁（围檩）组合的结构体系，当采用平面框架方法计算支撑结构的内力与变形时，支撑结构的周边水平刚度系数KT 按下式计算（见国家行业标准《建筑基坑支护技术规程》报批稿）： KEAL SEAxL S EITzzzzjj211124() sin 式中，  与支撑松弛有关的系数，取 0.5～1.0； Ez  支撑构件的弹性模量； Az  支撑构件断面积； L  支撑的长度； S  支撑的水平间距； Ej  腰梁材料的弹性模量； Ij  腰梁断面惯性矩； x  计算点至支撑点的距离，其变化范围应符合： 0xS/2；   角撑与腰梁间的夹角，当内支撑垂直于墙面布置时＝900。 锚杆的水平刚度系数估算： KA EEAEAlEA lTsccccfsa33() cos 式中，A  杆体截面面积； Es  杆体弹性模量； Ec  锚固体组合弹性模量， EA EAEAAcsmmm； 其中，Am  锚固体中浆体截面积； 同济启明星软件·FRWS v4.0·用户手册 114 Em  锚固体中浆体弹性模量； Ac  锚固体截面面积； la  锚固锚固段长度； lf  自由段长度；   锚固水平倾角。 四、土体与锚固体极限...
