FTU的整体设计与实现

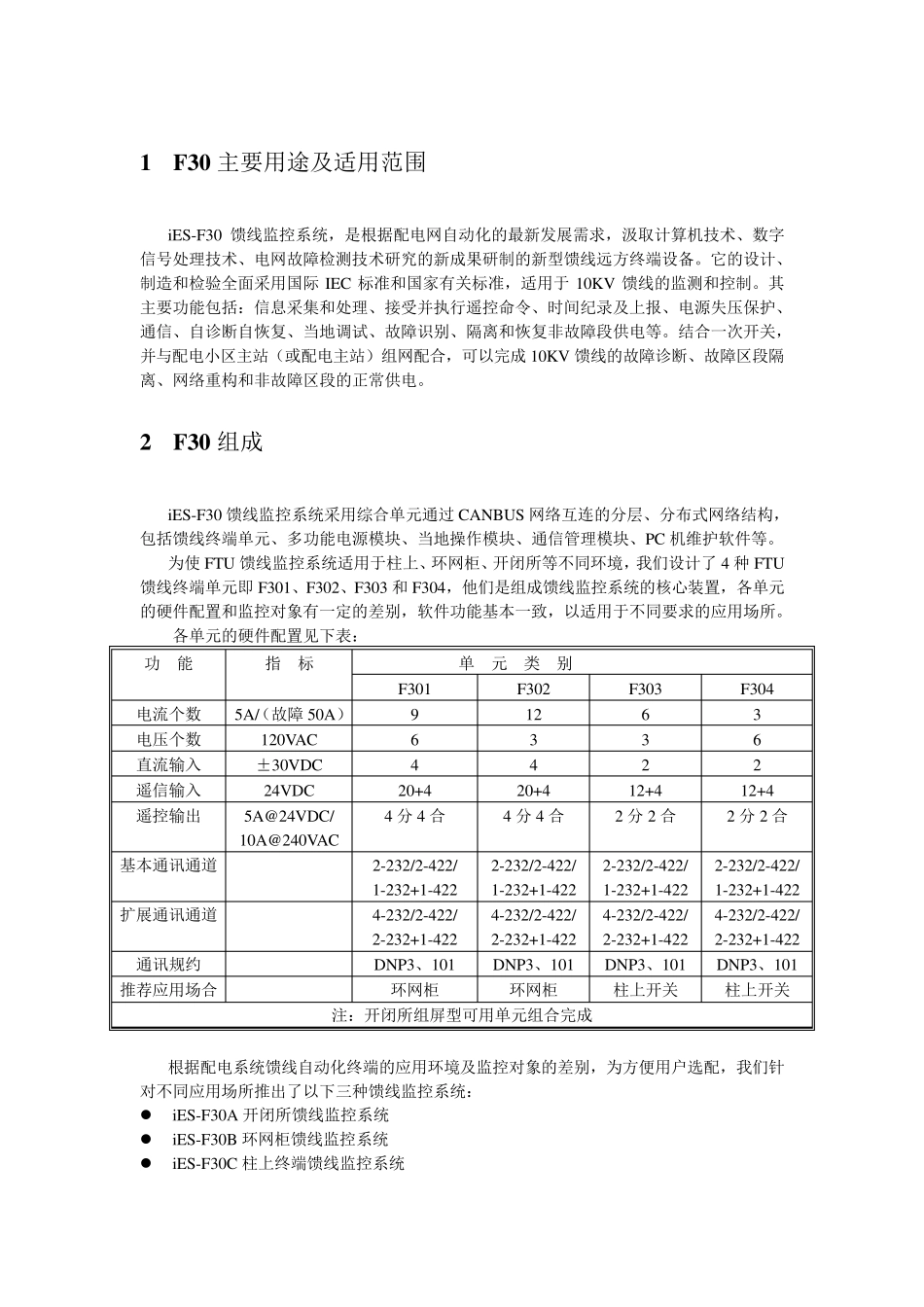

1 F30 主要用途及适用范围 iES-F30 馈线监控系统，是根据配电网自动化的最新发展需求，汲取计算机技术、数字信号处理技术、电网故障检测技术研究的新成果研制的新型馈线远方终端设备。它的设计、制造和检验全面采用国际 IEC 标准和国家有关标准，适用于 10KV 馈线的监测和控制。其主要功能包括：信息采集和处理、接受并执行遥控命令、时间纪录及上报、电源失压保护、通信、自诊断自恢复、当地调试、故障识别、隔离和恢复非故障段供电等。结合一次开关，并与配电小区主站（或配电主站）组网配合，可以完成 10KV 馈线的故障诊断、故障区段隔离、网络重构和非故障区段的正常供电。 2 F30 组成 iES-F30 馈线监控系统采用综合单元通过CANBUS 网络互连的分层、分布式网络结构，包括馈线终端单元、多功能电源模块、当地操作模块、通信管理模块、PC 机维护软件等。 为使FTU 馈线监控系统适用于柱上、环网柜、开闭所等不同环境，我们设计了4 种FTU馈线终端单元即F301、F302、F303 和 F304，他们是组成馈线监控系统的核心装置，各单元的硬件配置和监控对象有一定的差别，软件功能基本一致，以适用于不同要求的应用场所。 各单元的硬件配置见下表： 功 能 指 标 单 元 类 别 F301 F302 F303 F304 电流个数 5A/（故障 50A） 9 12 6 3 电压个数 120VAC 6 3 3 6 直流输入 ±30VDC 4 4 2 2 遥信输入 24VDC 20+4 20+4 12+4 12+4 遥控输出 5A@24VDC/ 10A@240VAC 4 分4 合 4 分4 合 2 分2 合 2 分2 合 基本通讯通道 2-232/2-422/ 1-232+1-422 2-232/2-422/ 1-232+1-422 2-232/2-422/ 1-232+1-422 2-232/2-422/ 1-232+1-422 扩展通讯通道 4-232/2-422/ 2-232+1-422 4-232/2-422/ 2-232+1-422 4-232/2-422/ 2-232+1-422 4-232/2-422/ 2-232+1-422 通讯规约 DNP3、101 DNP3、101 DNP3、101 DNP3、101 推荐应用场合 环网柜 环网柜 柱上开关 柱上开关 注：开闭所组屏型可用单元组合完成 根据配电系统馈线自动化终端的应用环境及监控对象的差别，为方便用户选配，我们针对不同应用场所推出了以下三种馈线监控系统：  iES-F30A 开闭所馈线监控系统  iES-F30B 环网柜馈线监控系统  iES-F30C 柱上终端馈线监控系统 各系统的组成如下表所示： 馈线监控系统 组成单元 适用场合 备注 iES-F30A F301、F302、F303、F304中的一个或几个。 开闭所...
