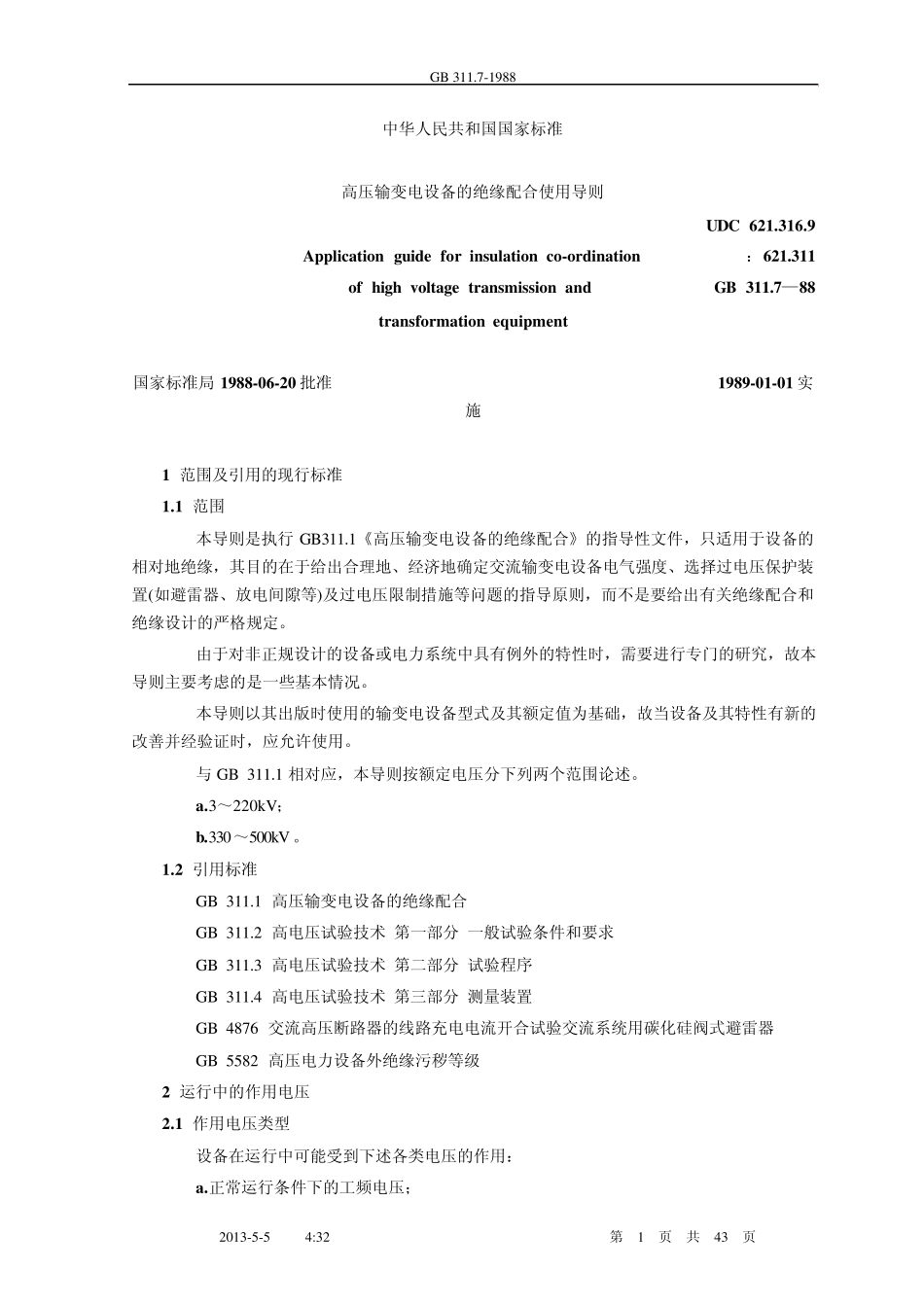

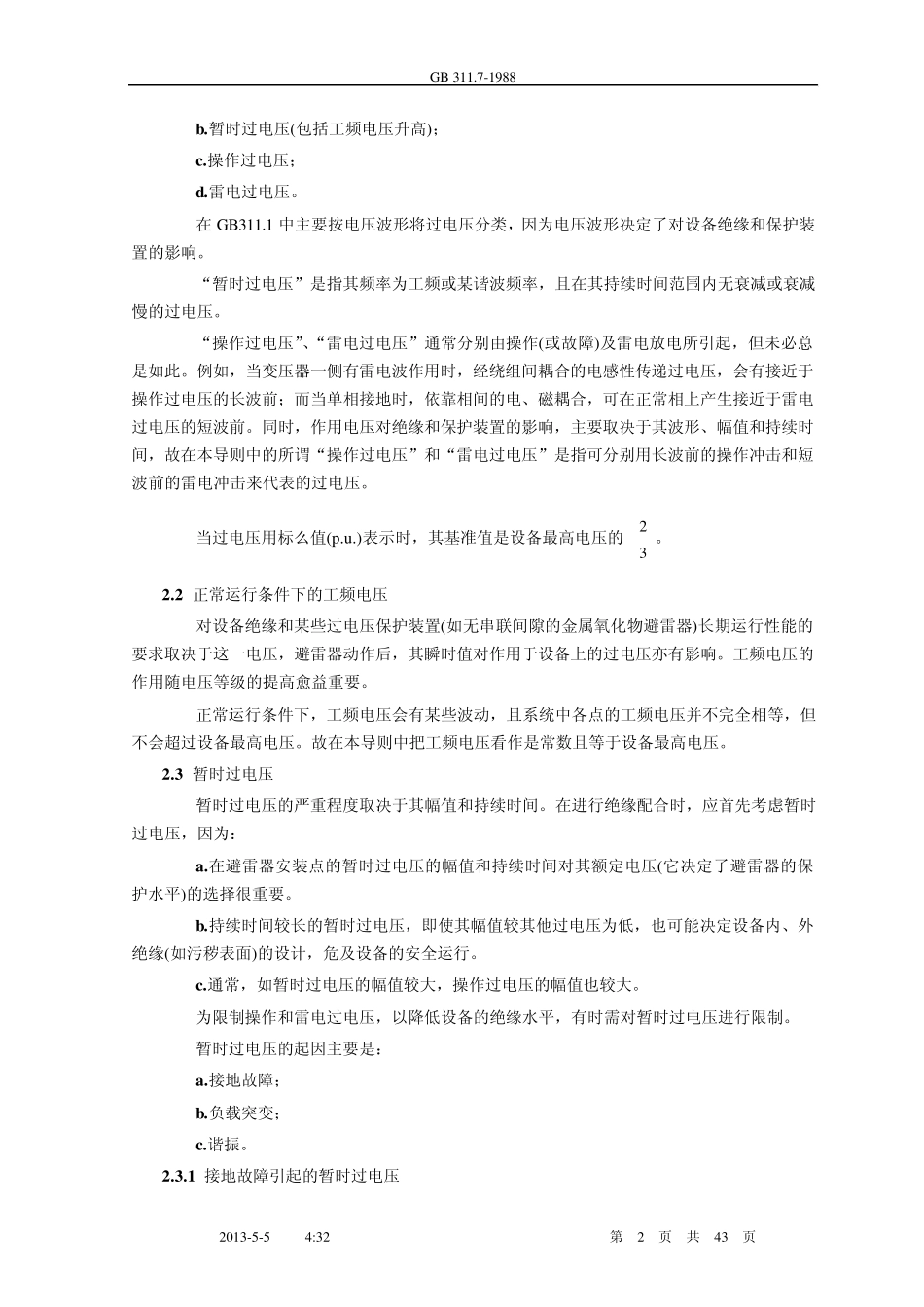

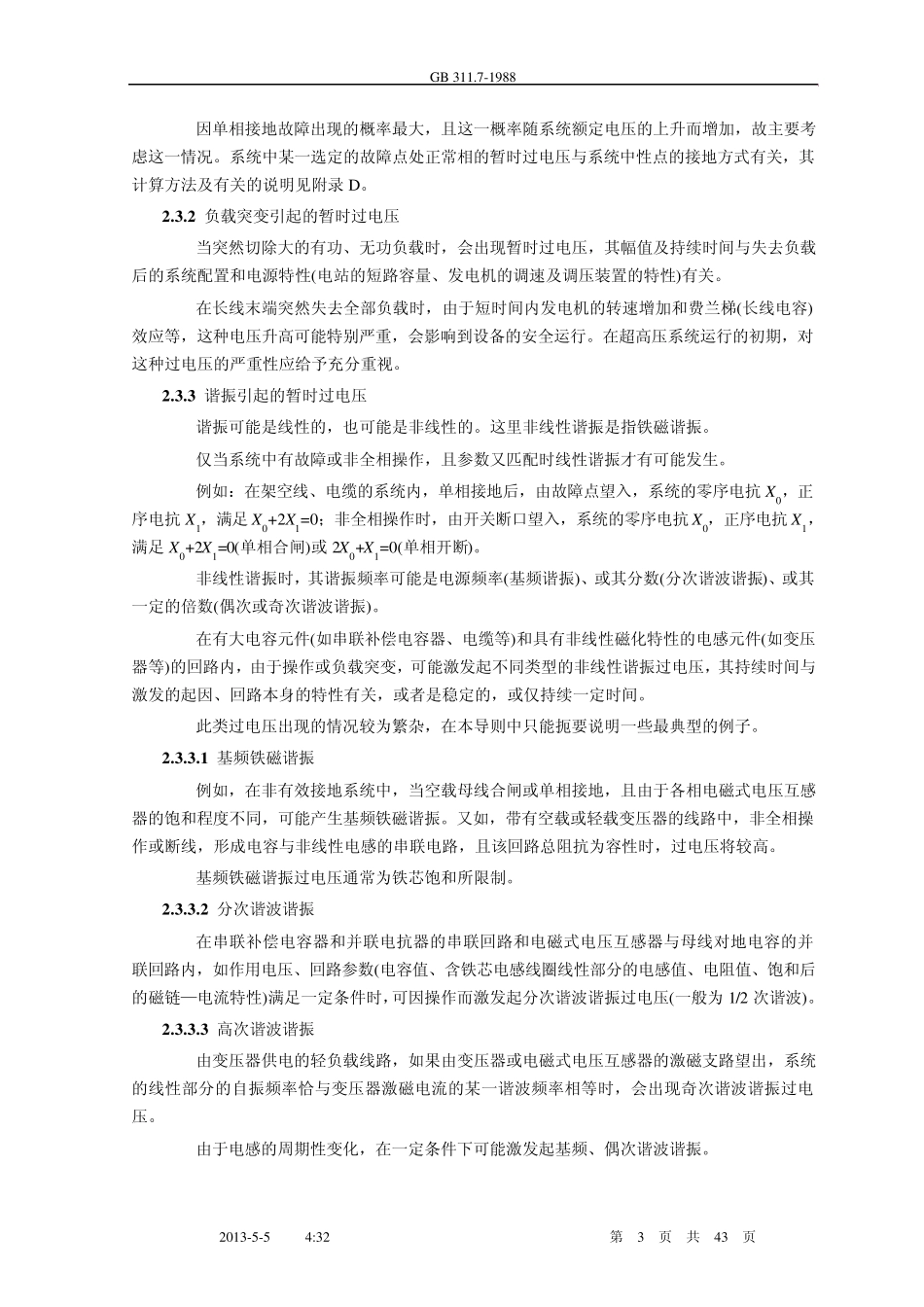

GB 311.7-1988 2013-5-5 4:32 第 1 页 共 43 页 中华人民共和国国家标准 高压输变电设备的绝缘配合使用导则 UDC 621.316.9 Application guide for insulation co-ordination ：621.311 of high voltage transmission and GB 311.7—88 transformation equipment 国家标准局 1988-06-20 批准 1989-01-01 实施 1 范围及引用的现行标准 1.1 范围 本导则是执行 GB311.1《高压输变电设备的绝缘配合》的指导性文件，只适用于设备的相对地绝缘，其目的在于给出合理地、经济地确定交流输变电设备电气强度、选择过电压保护装置(如避雷器、放电间隙等)及过电压限制措施等问题的指导原则，而不是要给出有关绝缘配合和绝缘设计的严格规定。 由于对非正规设计的设备或电力系统中具有例外的特性时，需要进行专门的研究，故本导则主要考虑的是一些基本情况。 本导则以其出版时使用的输变电设备型式及其额定值为基础，故当设备及其特性有新的改善并经验证时，应允许使用。 与 GB 311.1 相对应，本导则按额定电压分下列两个范围论述。 a.3～220kV； b.330～500kV。 1.2 引用标准 GB 311.1 高压输变电设备的绝缘配合 GB 311.2 高电压试验技术 第一部分 一般试验条件和要求 GB 311.3 高电压试验技术 第二部分 试验程序 GB 311.4 高电压试验技术 第三部分 测量装置 GB 4876 交流高压断路器的线路充电电流开合试验交流系统用碳化硅阀式避雷器 GB 5582 高压电力设备外绝缘污秽等级 2 运行中的作用电压 2.1 作用电压类型 设备在运行中可能受到下述各类电压的作用： a.正常运行条件下的工频电压； GB 311.7-1988 2013-5-5 4:32 第 2 页 共 43 页 b.暂时过电压(包括工频电压升高)； c.操作过电压； d.雷电过电压。 在GB311.1 中主要按电压波形将过电压分类，因为电压波形决定了对设备绝缘和保护装置的影响。 “暂时过电压”是指其频率为工频或某谐波频率，且在其持续时间范围内无衰减或衰减慢的过电压。 “操作过电压”、“雷电过电压”通常分别由操作(或故障)及雷电放电所引起，但未必总是如此。例如，当变压器一侧有雷电波作用时，经绕组间耦合的电感性传递过电压，会有接近于操作过电压的长波前；而当单相接地时，依靠相间的电、磁耦合，可在正常相上产生接近于雷电过电压的短波前。同时，作用电压对绝缘和保护装置的影响，主要取决于其波形、幅值和持续时间，故在本导...
