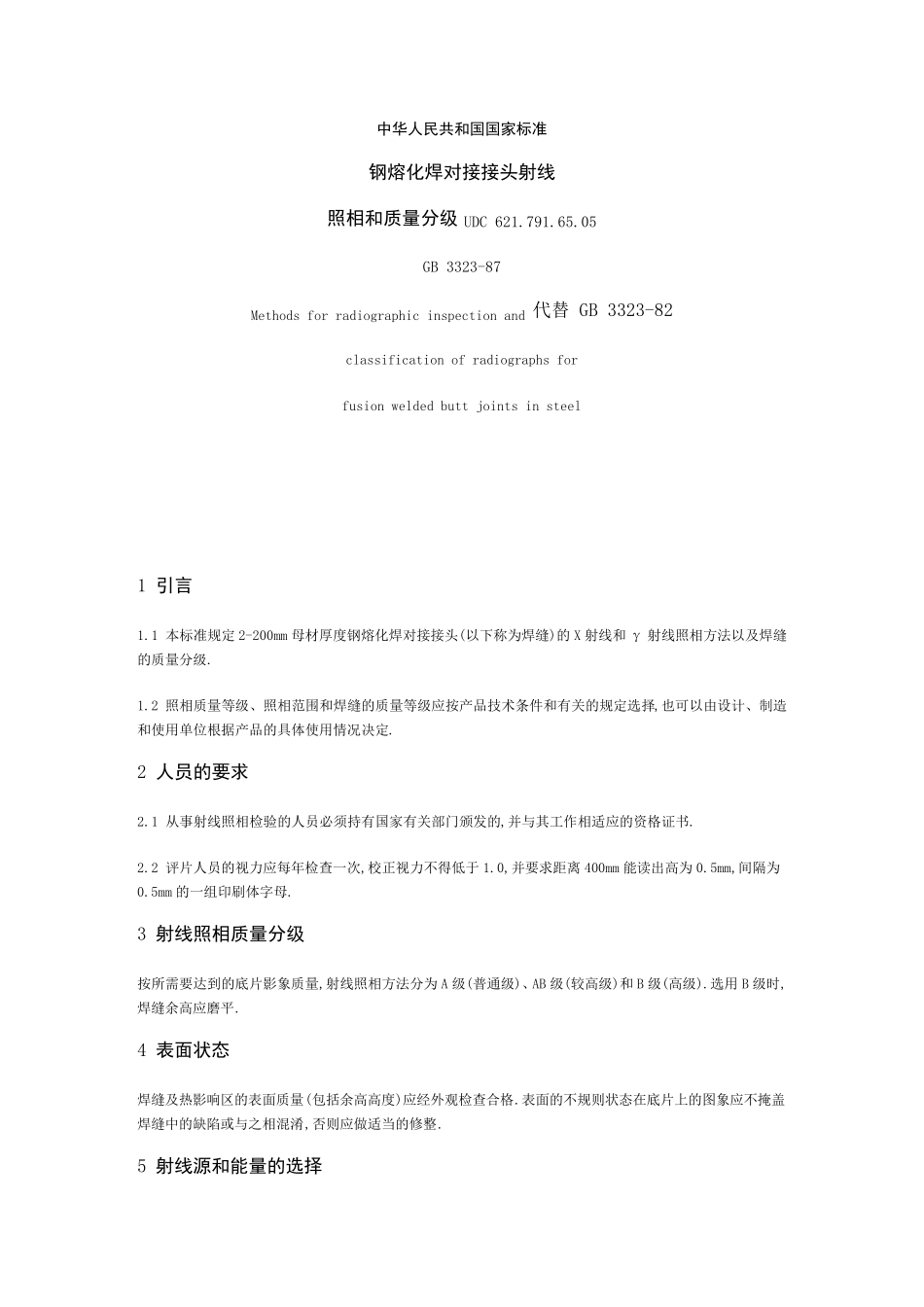

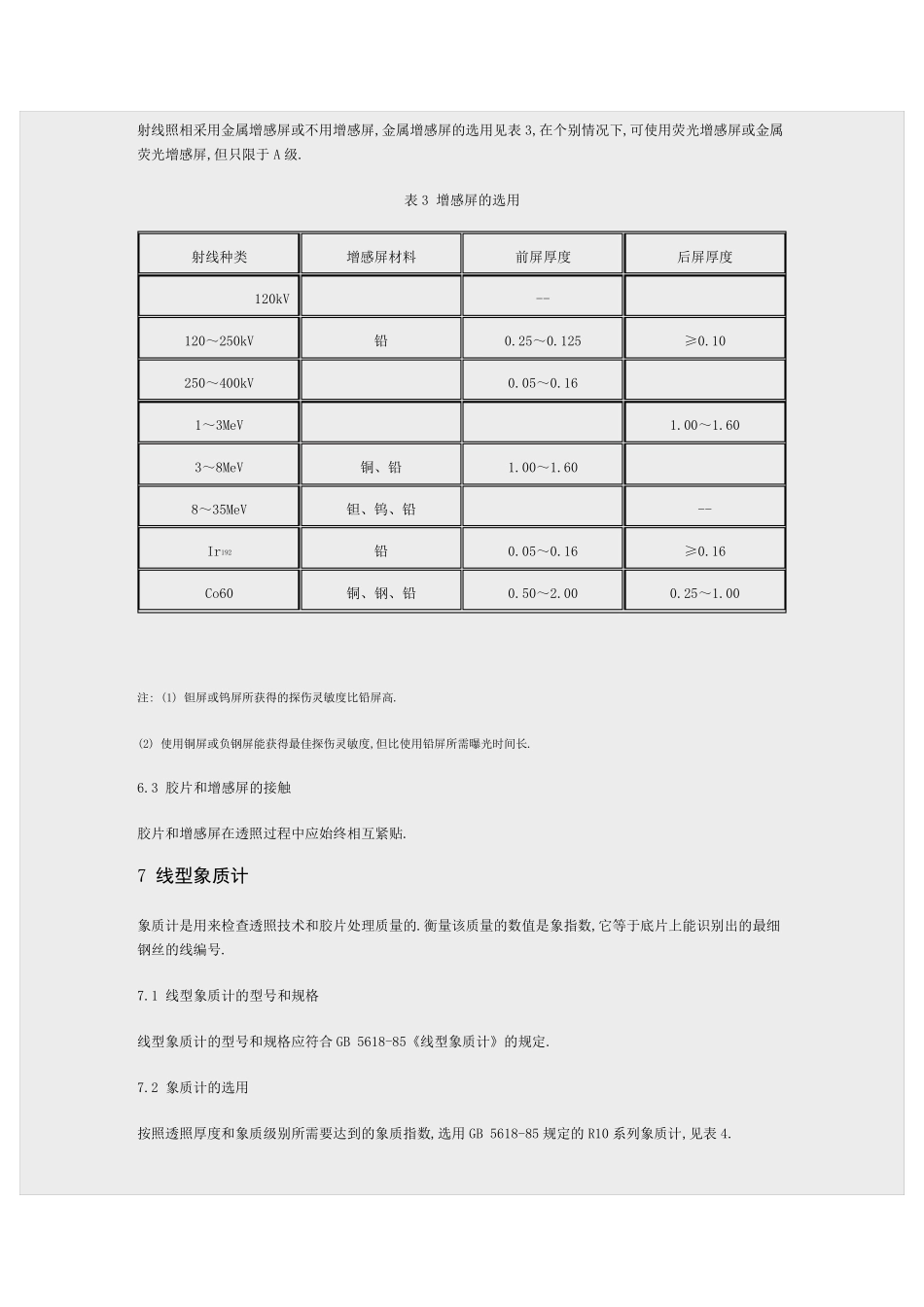

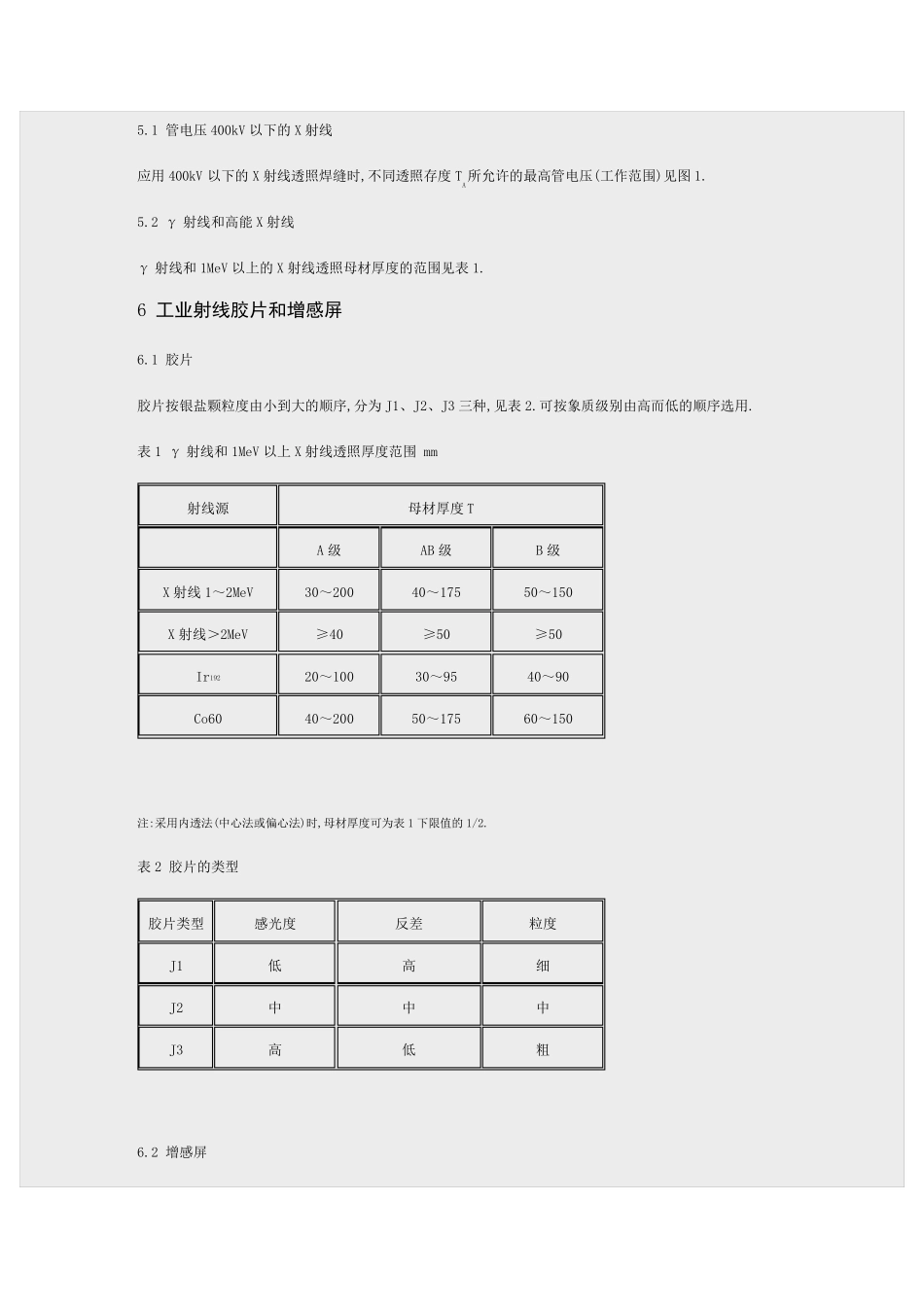

中华人民共和国国家标准 钢熔化焊对接接头射线 照相和质量分级 UDC 621.791.65.05 GB 3323-87 Methods for radiographic inspection and 代替 GB 3323-82 classification of radiographs for fusion welded butt joints in steel 1 引言 1.1 本标准规定2-200mm 母材厚度钢熔化焊对接接头(以下称为焊缝)的X 射线和γ 射线照相方法以及焊缝的质量分级. 1.2 照相质量等级、照相范围和焊缝的质量等级应按产品技术条件和有关的规定选择,也可以由设计、制造和使用单位根据产品的具体使用情况决定. 2 人员的要求 2.1 从事射线照相检验的人员必须持有国家有关部门颁发的,并与其工作相适应的资格证书. 2.2 评片人员的视力应每年检查一次,校正视力不得低于 1.0,并要求距离 400mm 能读出高为0.5mm,间隔为0.5mm 的一组印刷体字母. 3 射线照相质量分级 按所需要达到的底片影象质量,射线照相方法分为A 级(普通级)、AB 级(较高级)和B 级(高级).选用 B 级时,焊缝余高应磨平. 4 表面状态 焊缝及热影响区的表面质量(包括余高高度)应经外观检查合格.表面的不规则状态在底片上的图象应不掩盖焊缝中的缺陷 或 与之 相混 淆 ,否 则应做 适当 的修 整 . 5 射线源和能量的选择 5.1 管电压400kV 以下的X 射线 应用400kV 以下的X 射线透照焊缝时,不同透照存度TA所允许的最高管电压(工作范围)见图1. 5.2 γ 射线和高能 X 射线 γ 射线和 1MeV 以上的X 射线透照母材厚度的范围见表 1. 6 工业射线胶片和增感屏 6.1 胶片 胶片按银盐颗粒度由小到大的顺序,分为 J1、J2、J3 三种,见表 2.可按象质级别由高而低的顺序选用. 表 1 γ 射线和 1MeV 以上 X 射线透照厚度范围 mm 射线源 母材厚度T A 级 AB 级 B 级 X 射线1～2MeV 30～200 40～175 50～150 X 射线＞2MeV ≥40 ≥50 ≥50 Ir192 20～100 30～95 40～90 Co60 40～200 50～175 60～150 注:采用内透法(中心法或偏心法)时,母材厚度可为表 1 下限值的1/2. 表 2 胶片的类型 胶片类型 感光度 反差 粒度 J1 低 高 细 J2 中 中 中 J3 高 低 粗 6.2 增感屏 射线照相采用金属增感屏或不用增感屏,金属增感屏的选用见表3,在个别情况下,可使用荧光增感屏或金属荧光增感屏,但只限于A 级. 表3 增感屏的选用 射线种类 增感屏材料 前屏厚度 后屏厚度 <120kV -- 120～250kV...
