GGD使用说明书

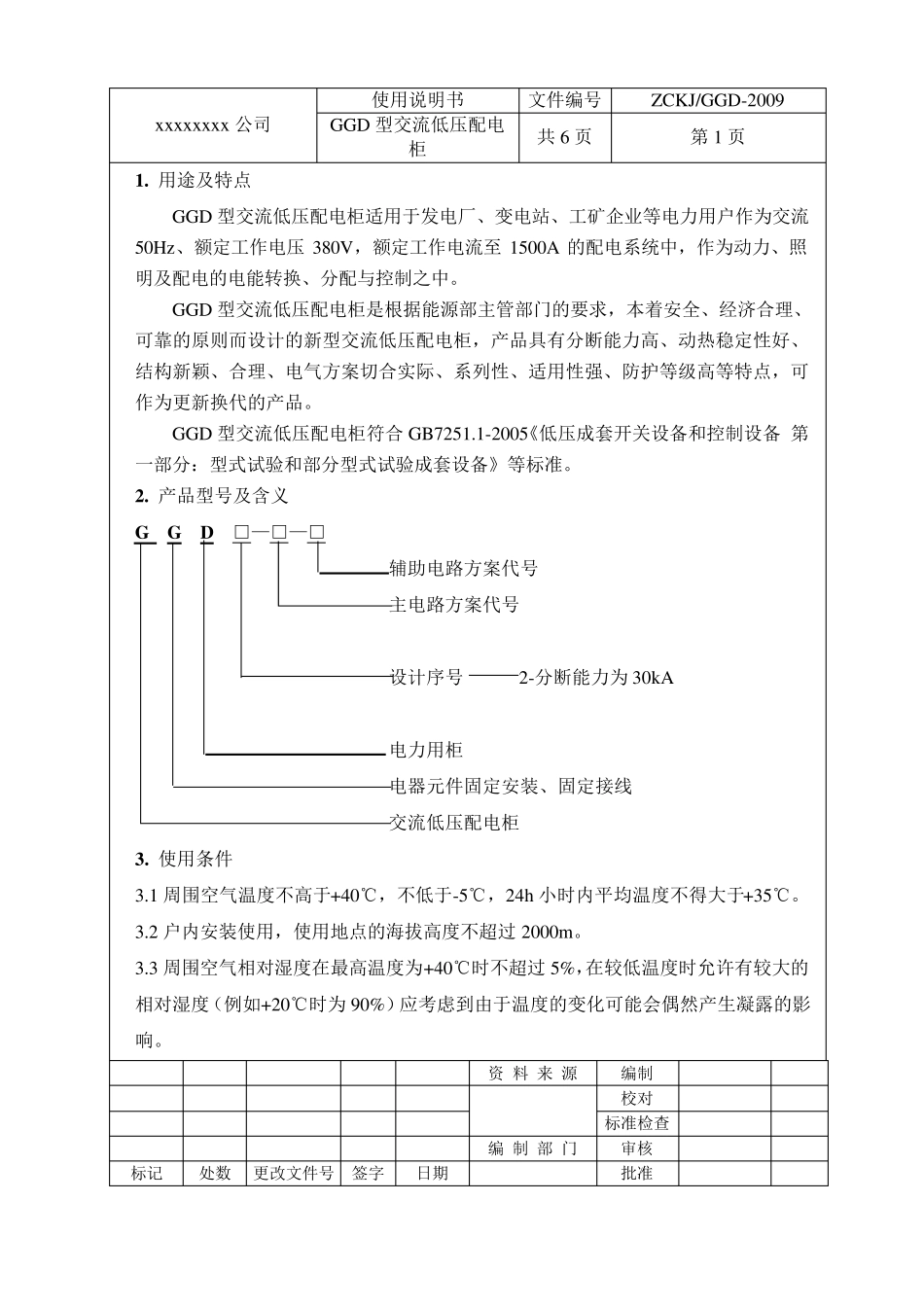

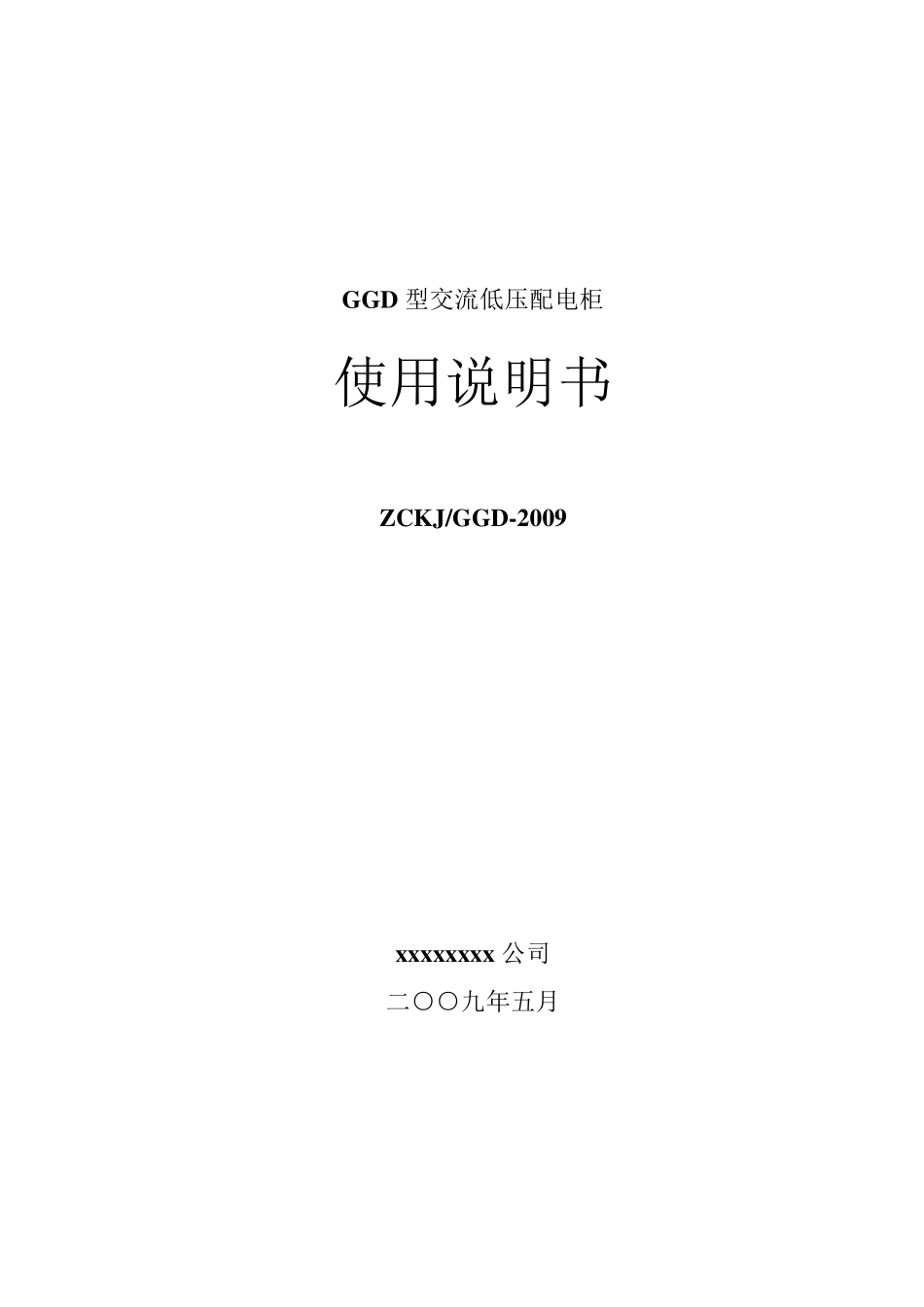

GGD 型交流低压配电柜 使用说明书 ZCKJ/GGD-2009 xxxxxxxx公司 二○○九年五月 xxxxxxxx 公司 使用说明书 文件编号 ZCKJ/GGD-2009 GGD 型交流低压配电柜 共 6 页 第 1 页 1. 用途及特点 GGD 型交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz、额定工作电压 380V，额定工作电流至 1500A 的配电系统中，作为动力、照明及配电的电能转换、分配与控制之中。 GGD 型交流低压配电柜是根据能源部主管部门的要求，本着安全、经济合理、可靠的原则而设计的新型交流低压配电柜，产品具有分断能力高、动热稳定性好、结构新颖、合理、电气方案切合实际、系列性、适用性强、防护等级高等特点，可作为更新换代的产品。 GGD 型交流低压配电柜符合 GB7251.1-2005《低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备》等标准。 2. 产品型号及含义 G G D □—□—□ 辅助电路方案代号 主电路方案代号 设计序号 2-分断能力为 30kA 电力用柜 电器元件固定安装、固定接线 交流低压配电柜 3. 使用条件 3.1 周围空气温度不高于+40℃，不低于-5℃，24h 小时内平均温度不得大于+35℃。 3.2 户内安装使用，使用地点的海拔高度不超过 2000m。 3.3 周围空气相对湿度在最高温度为+40℃时不超过 5%，在较低温度时允许有较大的相对湿度（例如+20℃时为 90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。 资 料 来 源 编制 校对 标准检查 编 制 部 门 审核 标记 处数 更改文件号 签字 日期 批准 xxxxxxxx 公司 GGD 型交流低压配电柜说明书 文件编号 ZCKJ/GGD-2009 共 6 页 第 2 页 3.4 设备安装时与垂直面的倾斜度不超过 5 度。 3.5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。 4.电气参数 4.1 额定绝缘电压 660V 4.2 额定工作频率 50Hz 4.3 辅助电路的工作电压 交流 100V 220V 380V 直流 110V 220V 4.4 额定工作电流 GGD2 1500 A、1250 A、1000A 、800 A、600 A。 4.5 额定短路强度 GGD2 分断能力 30kA 峰值耐受电流 63kA 5.柜体结构 5.1 构架用 8Mf 冷弯型钢材局部焊接拼装而成，其钢性及承载能力均达到电器元件的安装要求，构架上分别有按 E=20mm 和 E=100mm 模数排列的安装孔，以提高产品装配的通用性。 5.2 主母线排列在柜的上部后方，采用的 ZMJ...
