GGD开关柜说明书

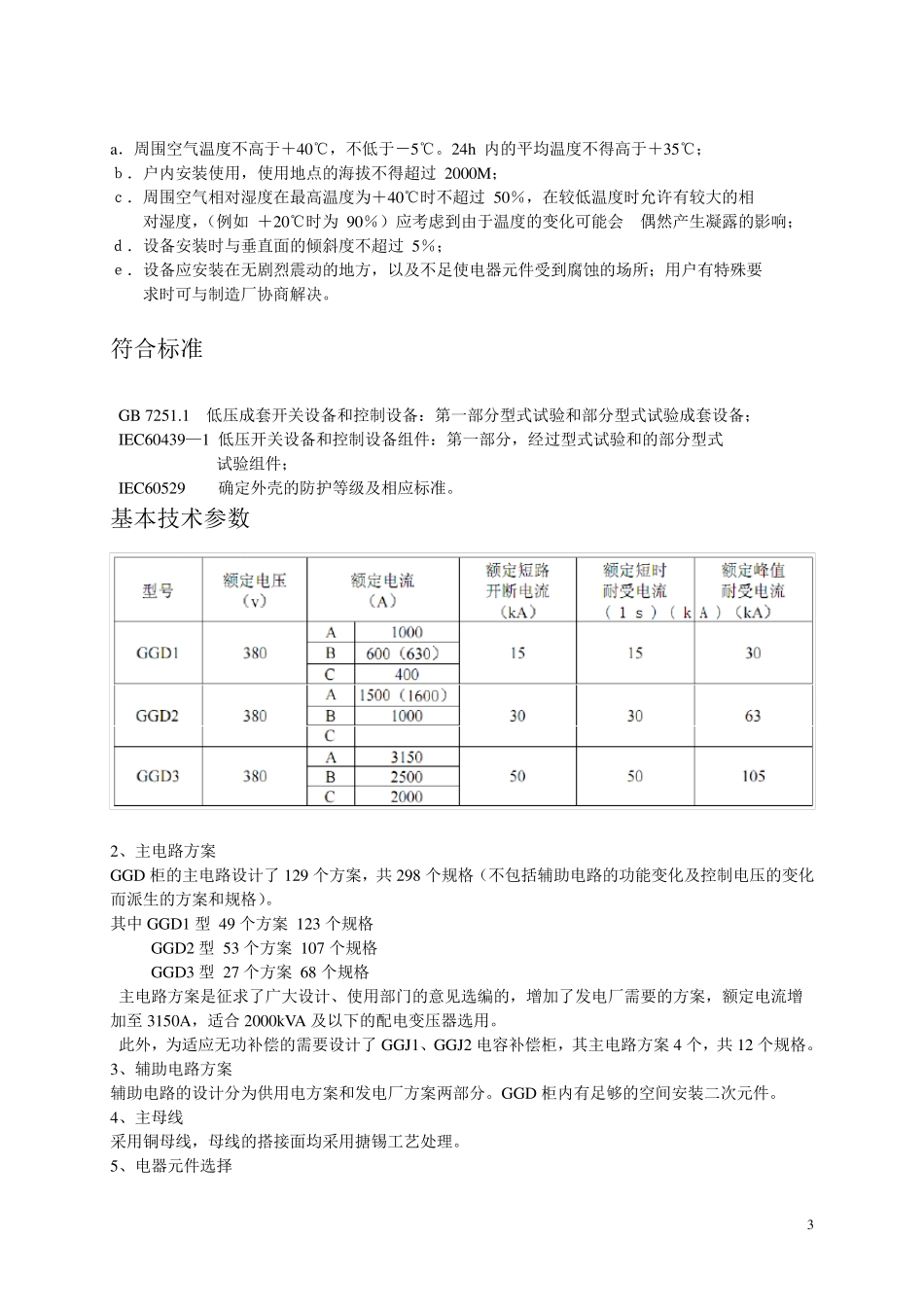

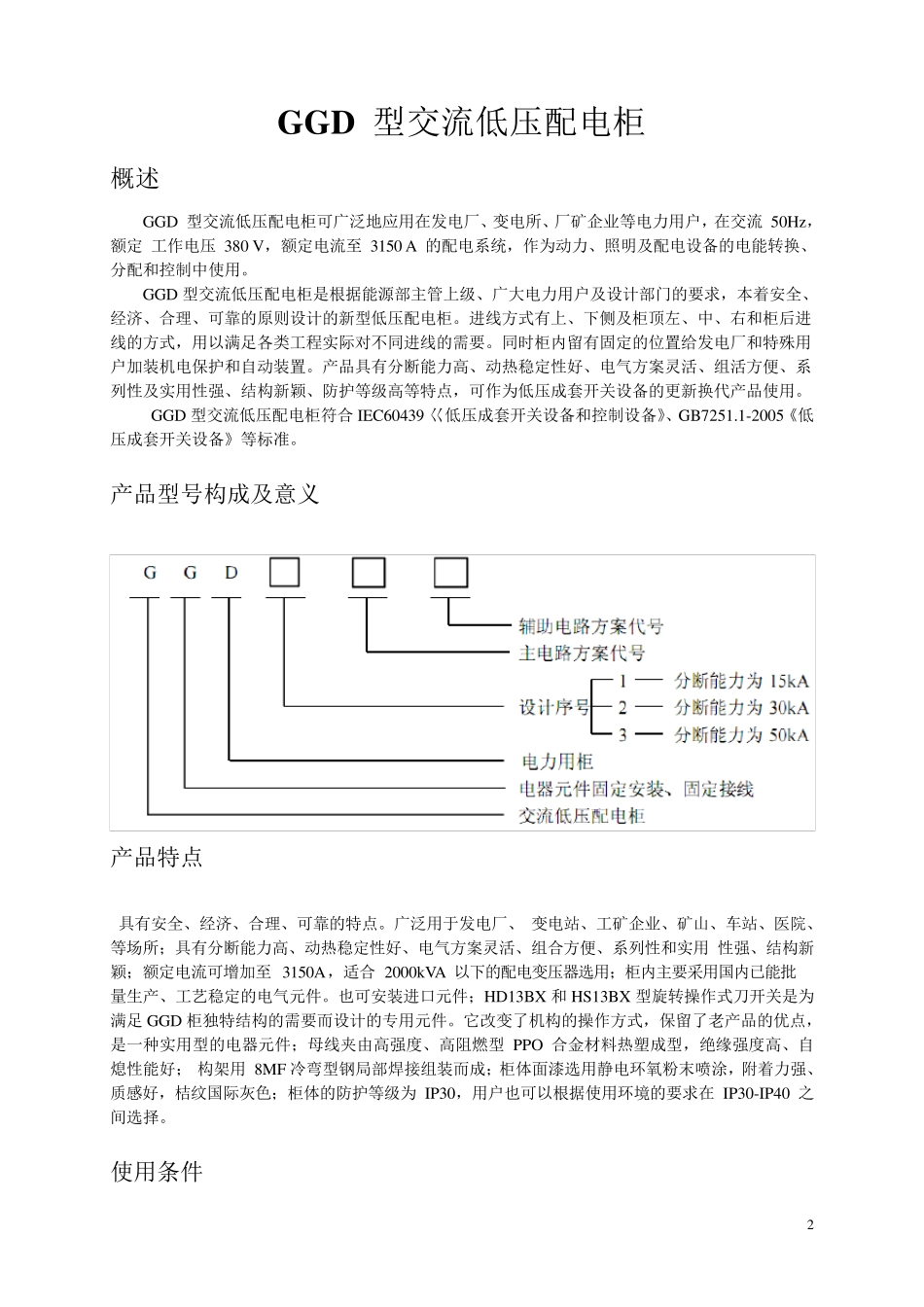

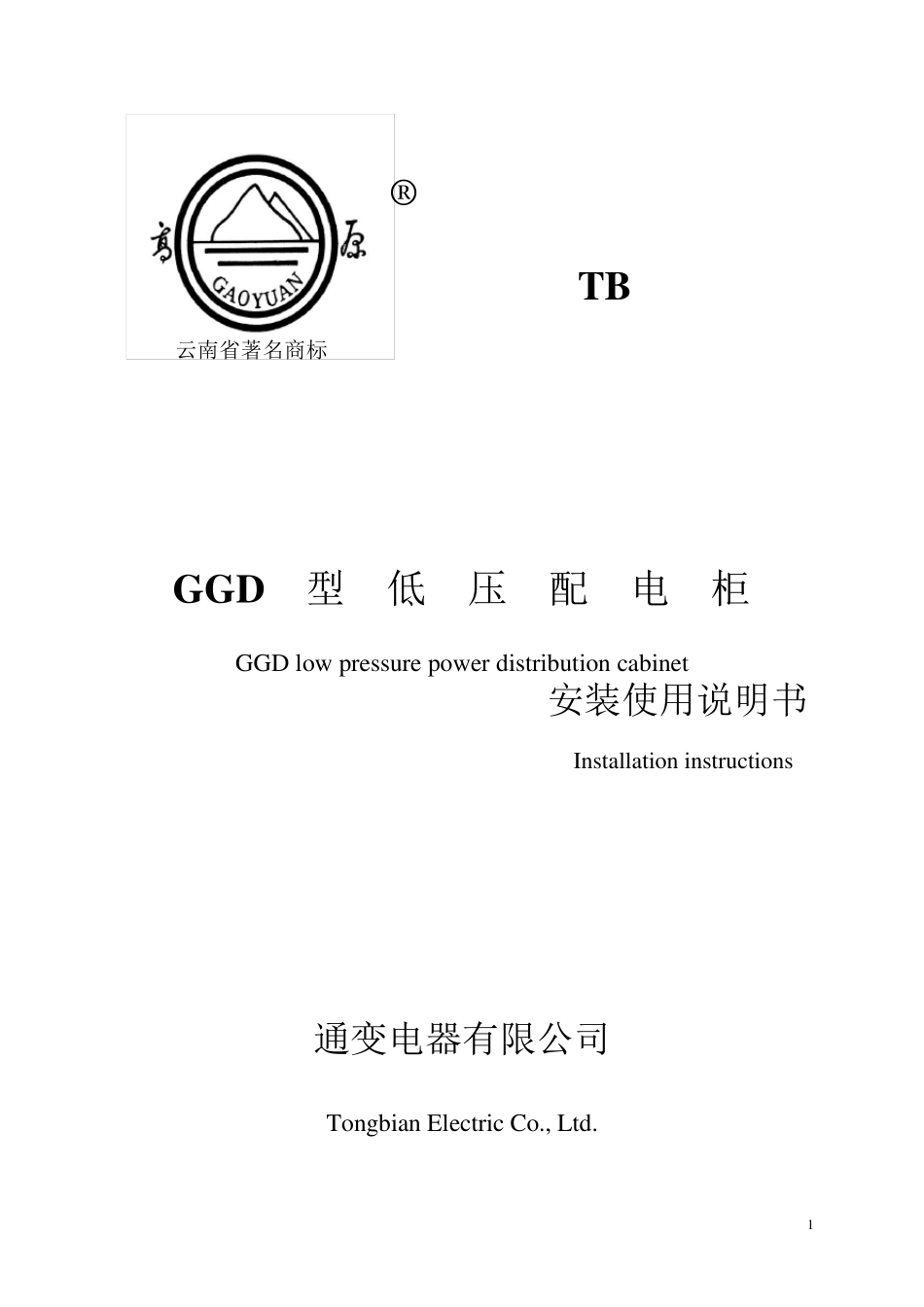

1 ® TB 云南省著名商标 GGD 型 低 压 配 电 柜 GGD low pressure power distribution cabinet 安装使用说明书 Installation instructions 通变电器有限公司 Tongbian Electric Co., Ltd. 2 GGD 型交流低压配电柜 概述 GGD 型交流低压配电柜可广泛地应用在发电厂、变电所、厂矿企业等电力用户，在交流 50Hz，额定 工作电压 380 V，额定电流至 3150 A 的配电系统，作为动力、照明及配电设备的电能转换、分配和控制中使用。 GGD 型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。进线方式有上、下侧及柜顶左、中、右和柜后进线的方式，用以满足各类工程实际对不同进线的需要。同时柜内留有固定的位置给发电厂和特殊用户加装机电保护和自动装置。产品具有分断能力高、动热稳定性好、电气方案灵活、组活方便、系列性及实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。 GGD 型交流低压配电柜符合 IEC60439 巜低压成套开关设备和控制设备》、GB7251.1-2005《低压成套开关设备》等标准。 产品型号构成及意义 产品特点 具有安全、经济、合理、可靠的特点。广泛用于发电厂、 变电站、工矿企业、矿山、车站、医院、等场所；具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性和实用 性强、结构新颖；额定电流可增加至 3150A，适合 2000kVA 以下的配电变压器选用；柜内主要采用国内已能批量生产、工艺稳定的电气元件。也可安装进口元件；HD13BX 和 HS13BX 型旋转操作式刀开关是为满足 GGD 柜独特结构的需要而设计的专用元件。它改变了机构的操作方式，保留了老产品的优点，是一种实用型的电器元件；母线夹由高强度、高阻燃型 PPO 合金材料热塑成型，绝缘强度高、自熄性能好； 构架用 8MF 冷弯型钢局部焊接组装而成；柜体面漆选用静电环氧粉末喷涂，附着力强、质感好，桔纹国际灰色；柜体的防护等级为 IP30，用户也可以根据使用环境的要求在 IP30-IP40 之间选择。 使用条件 3 a．周围空气温度不高于＋40℃，不低于－5℃。24h 内的平均温度不得高于＋35℃； ｂ．户内安装使用，使用地点的海拔不得超过 2000M； ｃ．周围空气相对湿度在最高温度为＋40℃时不超过 50％，在较低温度时允许有较大的相 对湿度，（例如 ＋20℃时为 90％）应考虑到由于温度的...
