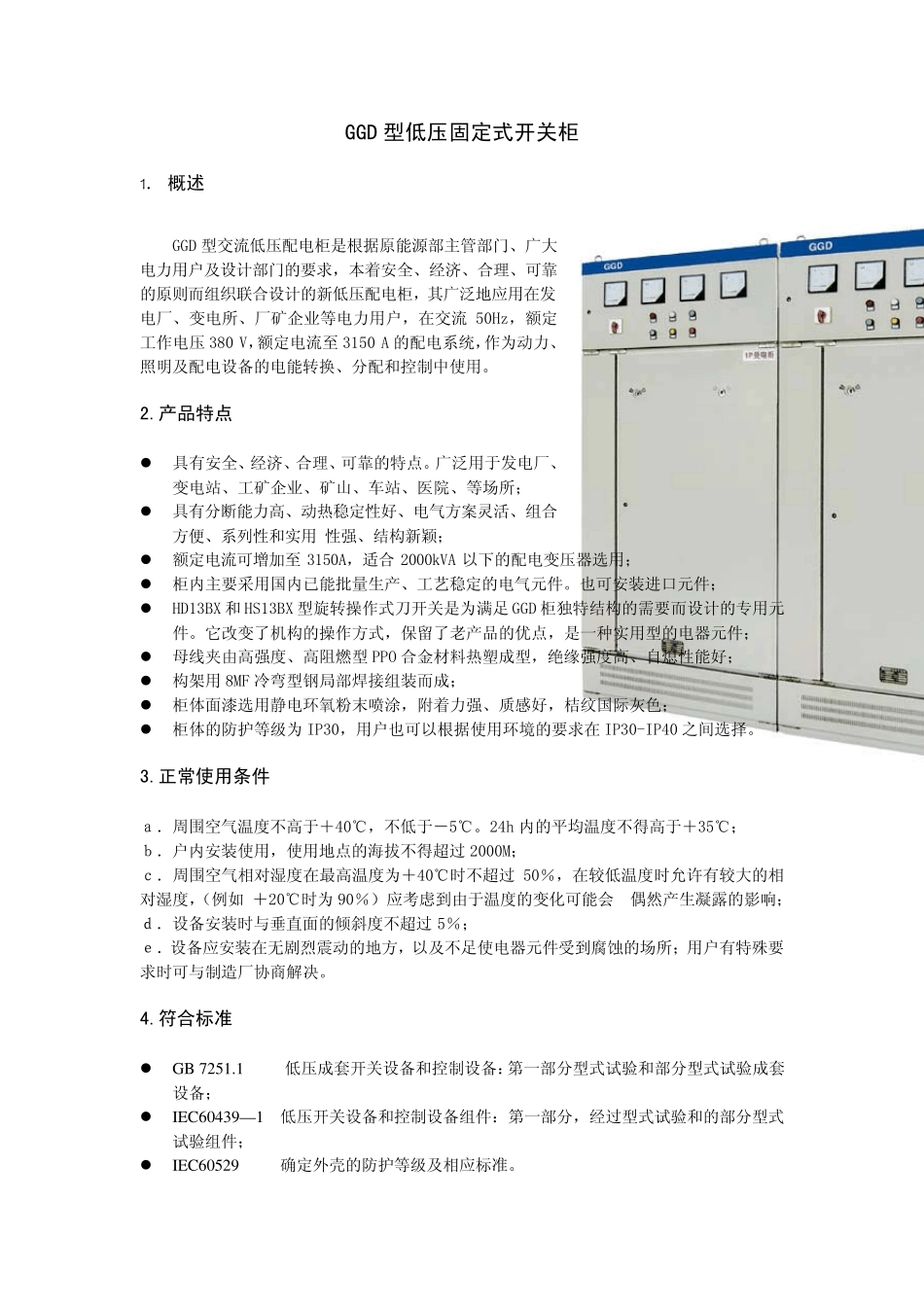

GGD开关柜资料_第1页
1/9

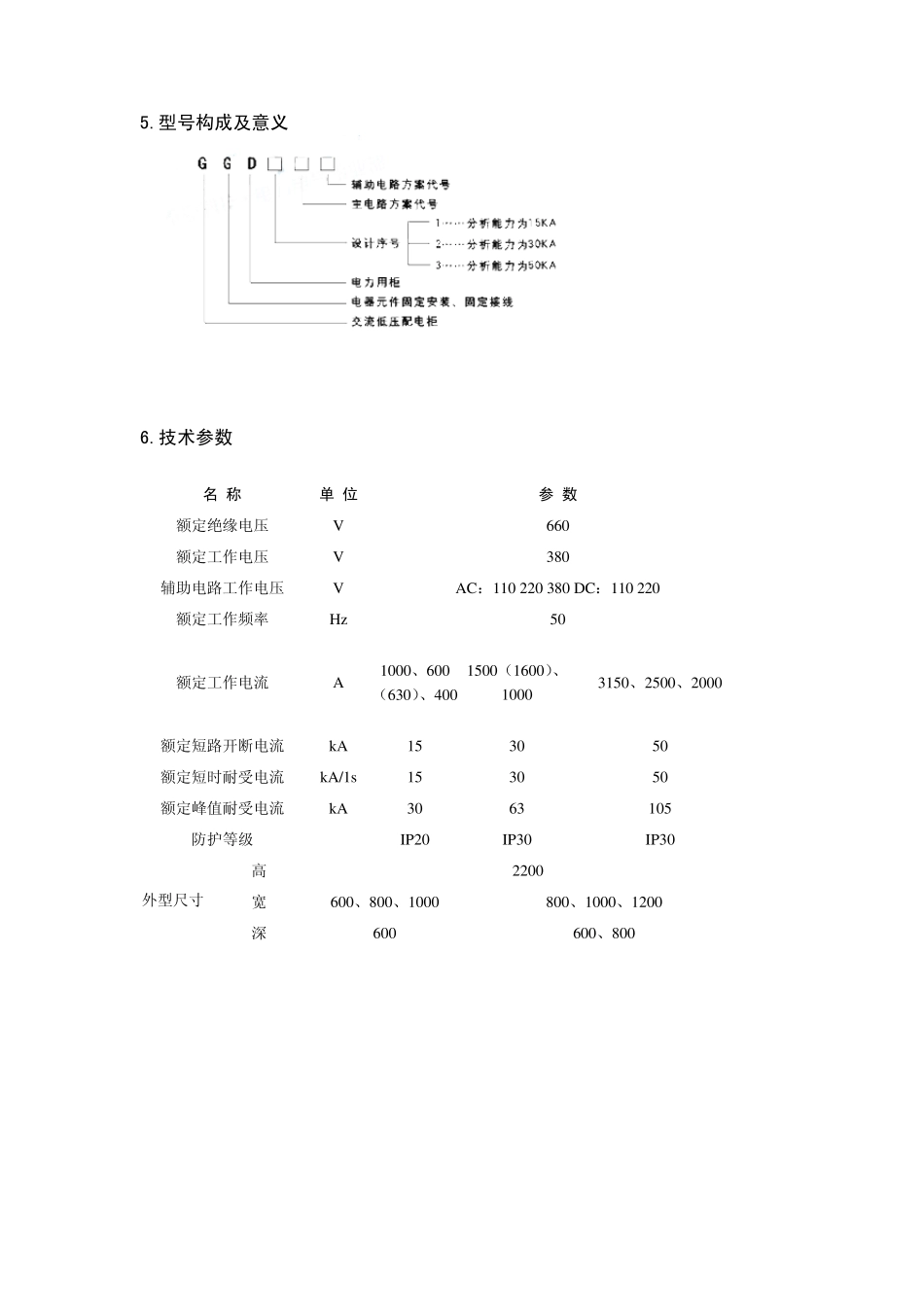

GGD开关柜资料_第2页
2/9

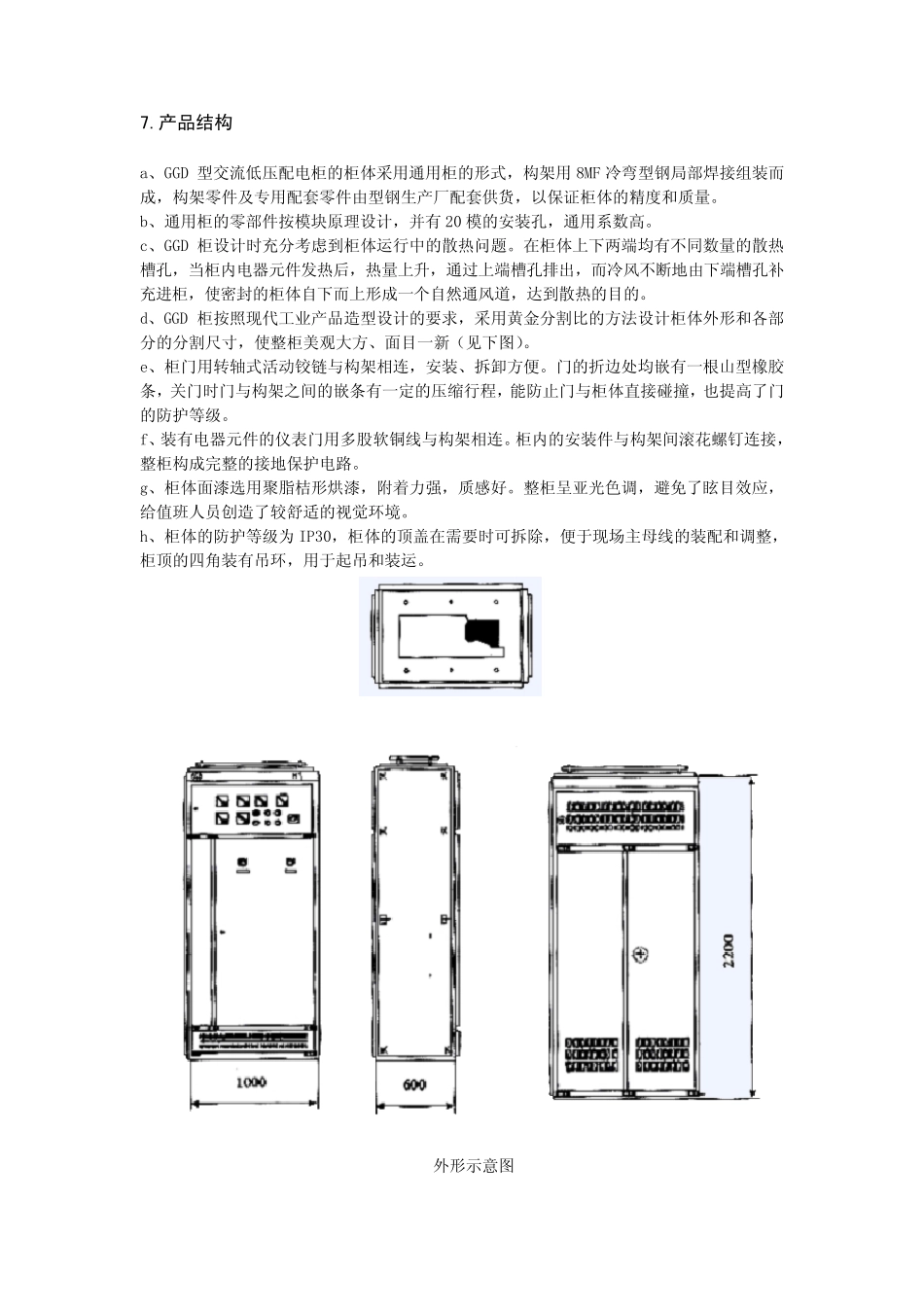

GGD开关柜资料_第3页
3/9
GGD 型低压固定式开关柜 1. 概述 GGD 型 交 流 低 压 配 电 柜 是 根 据 原 能 源 部 主 管 部 门 、 广 大电 力 用 户 及 设 计 部 门 的 要 求 , 本 着 安 全 、 经 济 、 合 理 、 可 靠的 原 则 而 组 织 联 合 设 计 的 新 低 压 配 电 柜 , 其 广 泛 地 应 用 在 发电 厂 、 变 电 所 、 厂 矿 企 业 等 电 力 用 户 , 在 交 流50Hz, 额 定工 作 电 压 380 V,额 定 电 流 至 3150 A 的 配 电 系 统 ,作 为 动 力 、照 明 及 配 电 设 备 的 电 能 转 换 、 分 配 和 控 制 中 使 用 。 2.产品特点 z 具 有 安 全 、 经 济 、 合 理 、 可 靠 的 特 点 。 广 泛 用 于 发 电 厂 、变 电 站 、 工 矿 企 业 、 矿 山 、 车 站 、 医 院 、 等 场 所 ; z 具 有 分 断 能 力 高 、 动 热 稳 定 性 好 、 电 气 方 案 灵 活 、 组 合方 便 、 系 列 性 和 实 用 性 强 、 结 构 新 颖 ; z 额 定 电 流 可 增 加 至3150A, 适 合2000kVA 以 下 的 配 电 变 压 器 选 用 ; z 柜 内 主 要 采 用 国 内 已 能 批 量 生 产 、 工 艺 稳 定 的 电 气 元 件。 也可 安 装进口元 件; z HD13BX 和 HS13BX 型 旋转 操作 式刀开关是 为 满足GGD 柜 独特 结 构 的 需要 而 设 计 的 专用 元件。 它改变 了机构 的 操作 方 式, 保留了老产 品的 优点 , 是 一种实 用 型 的 电 器 元 件; z 母线夹由高 强 度、 高 阻燃型 PPO 合 金材料热 塑成型 , 绝缘强 度高 、 自熄性 能 好 ; z 构 架用 8MF 冷弯型 钢局部 焊接组 装而 成; z 柜 体面漆选 用 静电 环氧粉末喷涂, 附着 力 强 、 质感好 , 桔纹国 际灰色; z 柜 体的 防护等 级为 IP30, 用 户 也可 以 根 据 使 用 环境的 要 求 在 IP30-IP40 之间选 择。 3.正常使用条件 a.周围空气 温度不高 于 +40℃, 不低 于 -5℃。 24h 内 的 平均温度不得高 于 +35℃; b.户 内 安 装使 用 , 使 用 地 点 的 海拔不得超过 2000M; c.周围空气 相对...
