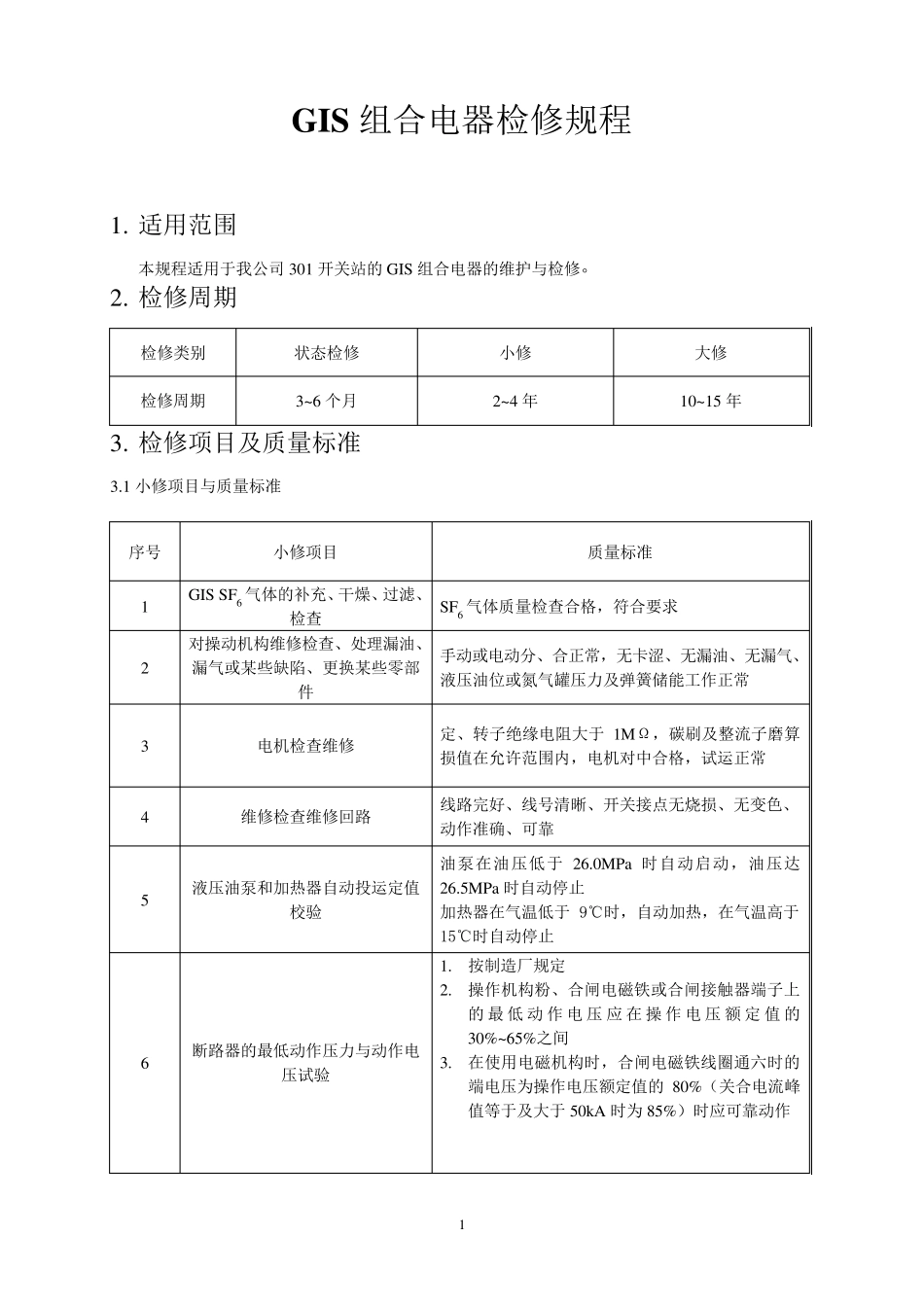

1 GIS 组合电器检修规程 1. 适用范围 本规程适用于我公司301 开关站的GIS 组合电器的维护与检修。 2. 检修周期 检修类别 状态检修 小修 大修 检修周期 3~6 个月 2~4 年 10~15 年 3. 检修项目及质量标准 3.1 小修项目与质量标准 序号 小修项目 质量标准 1 GIS SF6 气体的补充、干燥、过滤、检查 SF6 气体质量检查合格，符合要求 2 对操动机构维修检查、处理漏油、漏气或某些缺陷、更换某些零部件 手动或电动分、合正常，无卡涩、无漏油、无漏气、液压油位或氮气罐压力及弹簧储能工作正常 3 电机检查维修 定、转子绝缘电阻大于1MΩ，碳刷及整流子磨算损值在允许范围内，电机对中合格，试运正常 4 维修检查维修回路 线路完好、线号清晰、开关接点无烧损、无变色、动作准确、可靠 5 液压油泵和加热器自动投运定值校验 油泵在油压低于26.0MPa 时自动启动，油压达26.5MPa 时自动停止 加热器在气温低于9℃时，自动加热，在气温高于15℃时自动停止 6 断路器的最低动作压力与动作电压试验 1. 按制造厂规定 2. 操作机构粉、合闸电磁铁或合闸接触器端子上的最 低 动作电压应 在 操作电压额 定值 的30%~65%之间 3. 在使用电磁机构时，合闸电磁铁线圈通六时的端电压为操作电压额定值的80%（关合电流峰值等于及大于50kA 时为 85%）时应可靠动作 2 7 检查操作机构压力，校验压力表、压力（微动）开关、密度继电器或密度压力表 1. 按制造厂规定 2. 压力（微动）开关在压力允许范围内可靠动作 3. 表计校验合格 8 检查传动部件及齿轮等磨损情况，对转动部件添加润滑剂 润滑良好，无锈蚀，传动时无杂音 9 检查各种外露连杆的紧固情况 螺丝连接紧固，无松脱 10 检查接地装置 连接良好，接地电阻不大于4Ω 11 查绝缘电阻 主回路绝缘电阻大于5000MΩ（用 2500V 兆欧表）低压回路绝缘电阻大于1MΩ（用 1000V 兆欧表） 12 必要时进行回路电阻测量 主回路电阻不得大于制造厂提供值的120% 13 油漆或补漆工作 油漆完好，无锈蚀，色标清晰、正确 14 清扫 GIS 外壳，对压缩空气系统排污 1. 设备见本色 2. 压缩空气系统无阻塞、无冷凝水 3.2 大修项目与质量标准 序号 大修项目 质量标准 1 吸附剂干燥及更换 吸附剂的种类和用量符合制造厂规定 2 更换密封环 1. 密封槽面不能有划花痕迹，密封槽及法兰平面不能生锈 2. 密封槽面的修磨应符合制造厂要求 3. ...
