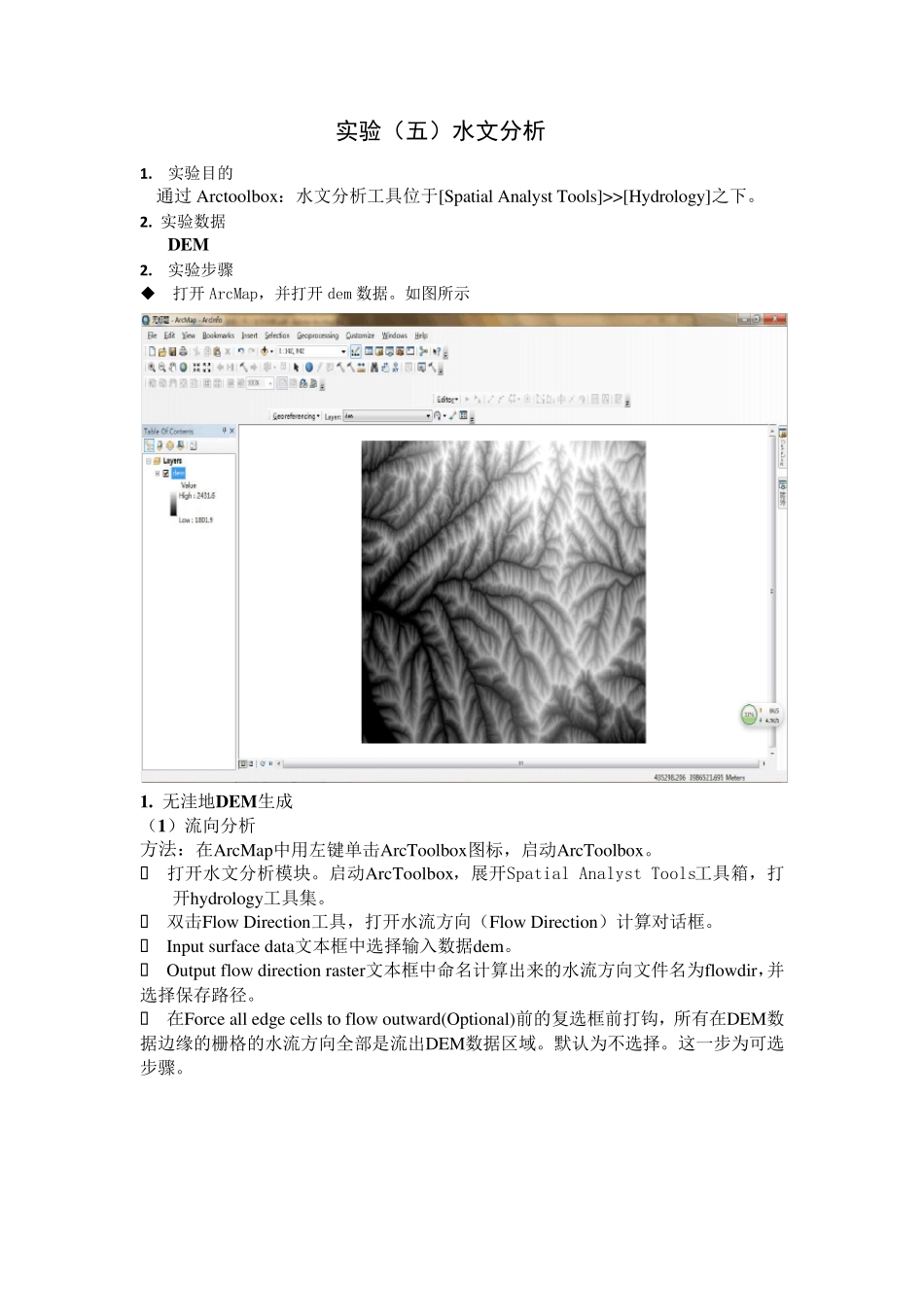

实验(五)水文分析 1. 实验目的 通过Arctoolbox:水文分析工具位于[Spatial Analyst Tools]>>[Hydrology]之下。 2. 实验数据 DEM 2. 实验步骤 打开 ArcMap,并打开 dem 数据。如图所示 1. 无洼地DEM 生成 (1)流向分析 方法:在ArcMap中用左键单击ArcToolbox图标,启动ArcToolbox。 က打开水文分析模块。启动ArcToolbox,展开Spatial Analyst Tools工具箱,打开hydrology工具集。 က双击Flow Direction工具,打开水流方向(Flow Direction)计算对话框。 ကInput surface data文本框中选择输入数据dem。 ကOutput flow direction raster文本框中命名计算出来的水流方向文件名为flowdir,并选择保存路径。 က在Force all edge cells to flow outward(Optional)前的复选框前打钩,所有在DEM数据边缘的栅格的水流方向全部是流出DEM数据区域。默认为不选择。这一步为可选步骤。 2 .洼地计算 ① 洼地计算 က双击hydrology工具集中的Sink工具,弹出洼地计算对话框. က在Input surface raster文本框中,选择水流方向数据flowdir。 က在Output surface raster文本框中,选择存放的路径以及重新命名输出文件为sink。 က单击OK计算出洼地提取结果。 ② 洼地深度计算 က双击hydrology工具集中的watershed工具,弹出流域计算对话框,用来计算洼地的贡献区域。 က在Input flow direction raster文本框中选择水流方向数据flowdir,在Input raster or feature pour point文本框中输入洼地数据sink,在pour point field文本框中选择value。 က在Output raster文本框中设置输出数据的名称为watershsink。 က单击OK,进行洼地贡献区域的计算。 2)计算每个洼地所形成的贡献区域的最低高程。双击spatial analysis tools工具箱中zonal工具集下的zonal statistic工具,弹出分区统计对话框。 က在Input raster or feature zonal data文本框中,选择洼地贡献区域数据watershsink; က在Input value raster文本框中输入希望进行统计分析的数据层,现在需要统计洼地贡献区域的最低高程,选dem作为value raster。 က在Output raster文本框中将输出数据文件命名为zonalmin,存放路径保持不变。 统计类型选择。在统计类型选择的下拉菜单中有软件所提供的一些统计类型:分别是在分带区域中统计的每一个分带的平均值(mean)、最大值(maximum)、...
