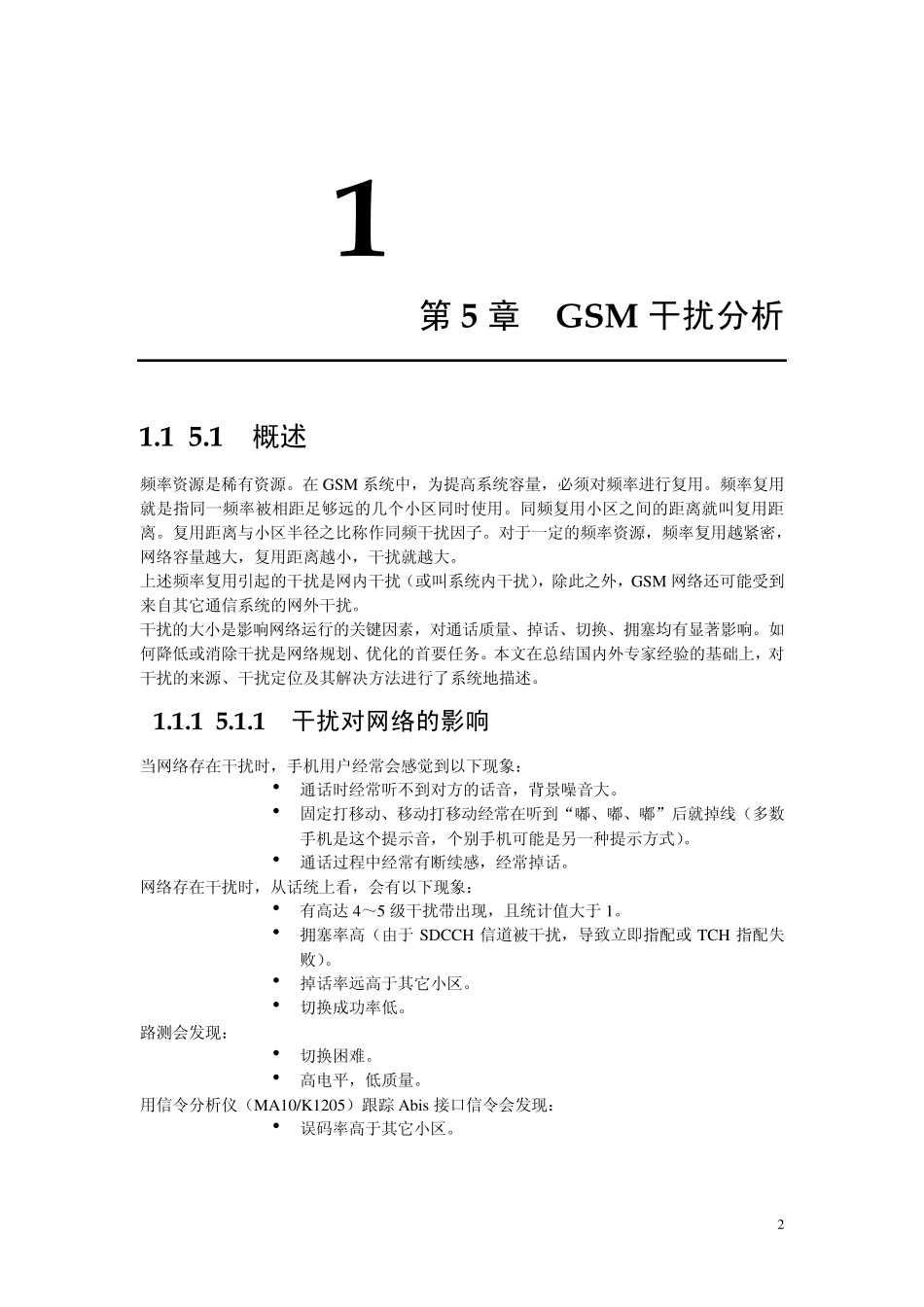

1 2 1 第5 章 GSM 干扰分析 1.1 5.1 概述 频率资源是稀有资源。在 GSM 系统中，为提高系统容量，必须对频率进行复用。频率复用就是指同一频率被相距足够远的几个小区同时使用。同频复用小区之间的距离就叫复用距离。复用距离与小区半径之比称作同频干扰因子。对于一定的频率资源，频率复用越紧密，网络容量越大，复用距离越小，干扰就越大。 上述频率复用引起的干扰是网内干扰（或叫系统内干扰），除此之外，GSM 网络还可能受到来自其它通信系统的网外干扰。 干扰的大小是影响网络运行的关键因素，对通话质量、掉话、切换、拥塞均有显著影响。如何降低或消除干扰是网络规划、优化的首要任务。本文在总结国内外专家经验的基础上，对干扰的来源、干扰定位及其解决方法进行了系统地描述。 1.1.1 5.1.1 干扰对网络的影响 当网络存在干扰时，手机用户经常会感觉到以下现象：  通话时经常听不到对方的话音，背景噪音大。  固定打移动、移动打移动经常在听到“嘟、嘟、嘟”后就掉线（多数手机是这个提示音，个别手机可能是另一种提示方式）。  通话过程中经常有断续感，经常掉话。 网络存在干扰时，从话统上看，会有以下现象：  有高达 4～5 级干扰带出现，且统计值大于 1。  拥塞率高（由于 SDCCH 信道被干扰，导致立即指配或 TCH 指配失败）。  掉话率远高于其它小区。  切换成功率低。 路测会发现：  切换困难。  高电平，低质量。 用信令分析仪（MA10/K1205）跟踪 Abis 接口信令会发现：  误码率高于其它小区。 3 1.2 5.2 干扰源 1.2.1 5.2.1 干扰源分类 移动通信系统的干扰源 / 噪声主要可分为： (1) 自然噪声  大气噪声  银河噪声  太阳噪声（安静期） (2) 人为噪声  汽车或其它发动机点火系统的干扰  通信电子干扰  电力线干扰  工业、科研、医疗及家用电器设备的干扰 美国ITT 对上述噪声 / 干扰的研究数据见图5-1。 图5-1 环境噪声 图5-1 中，Ta 为噪声温度；Fa 为等效噪声系数，两者关系为： Fa  10 lg TaTo 其中，To＝290°K。 从 ITT 的研究数据可以看出，在 30～1000MHz 范围内，大气噪声和太阳噪声很小，可以忽略不计；在 100MHz 以上，银河系射电噪声低于典型接收机的热噪声，也可以忽略不计。因此对于 450MHz、800MHz、900MHz、1800MHz、2000MHz 的移动通信系统均无需考虑自然噪声（大气噪...
