gsm物理层

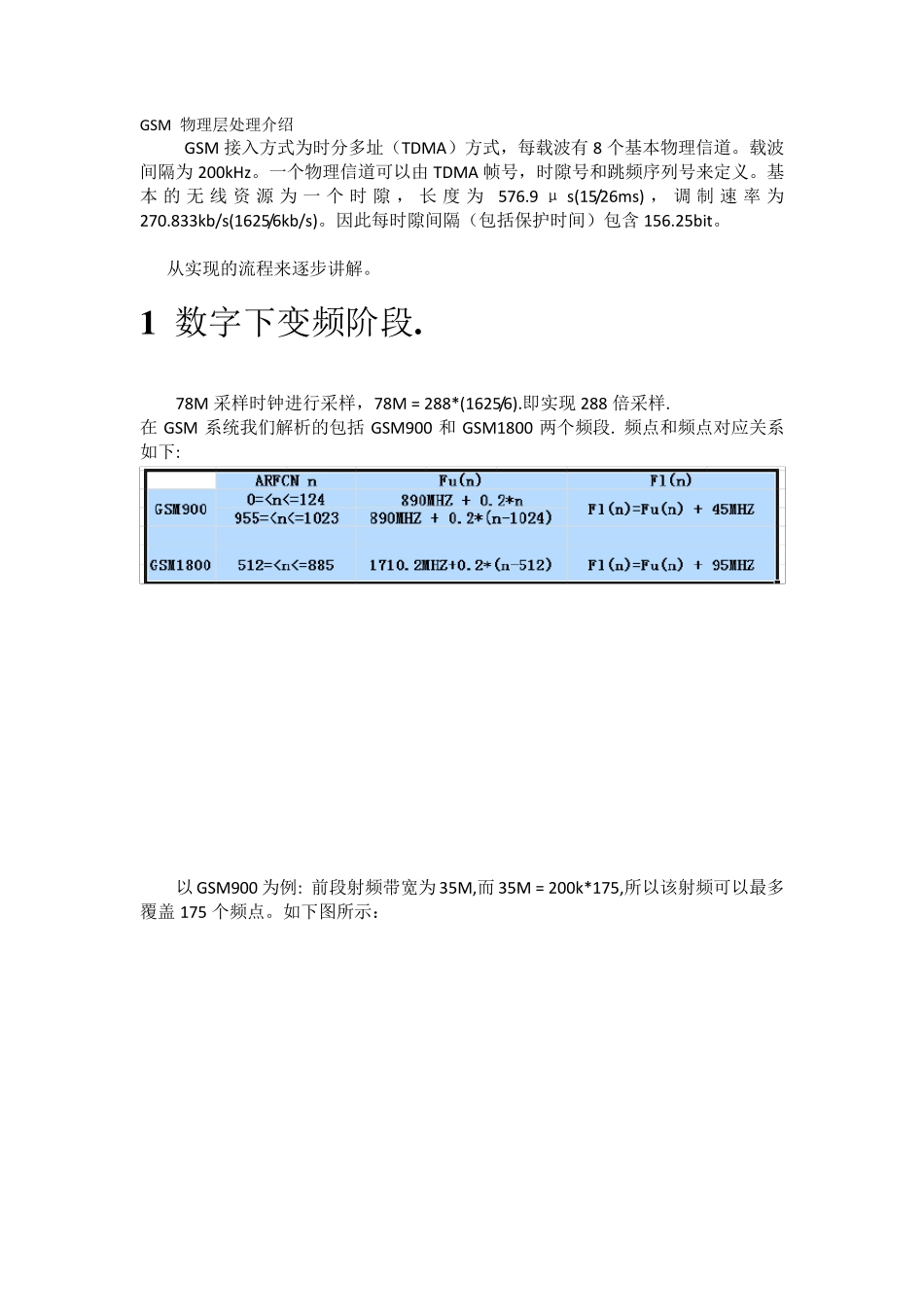

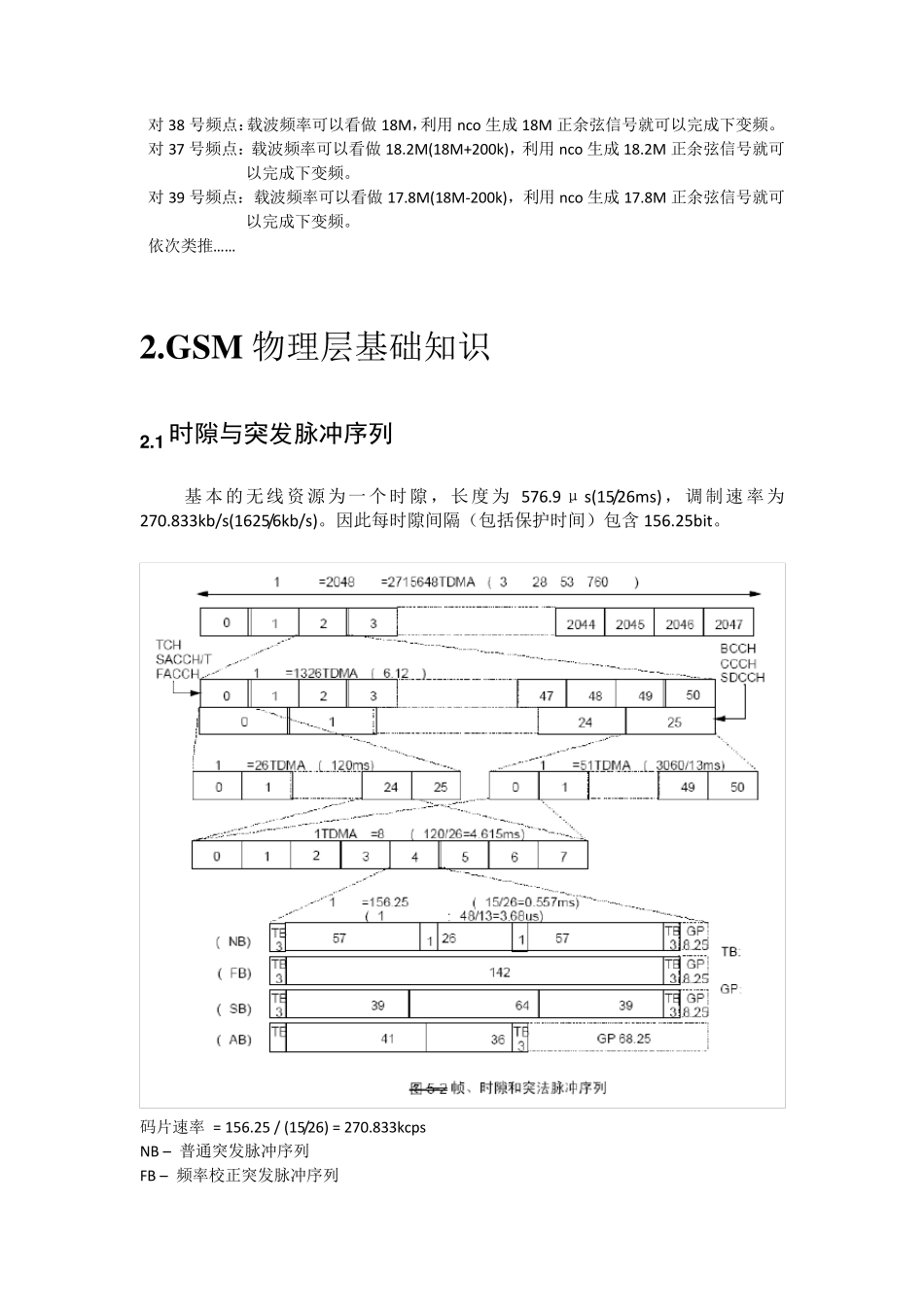

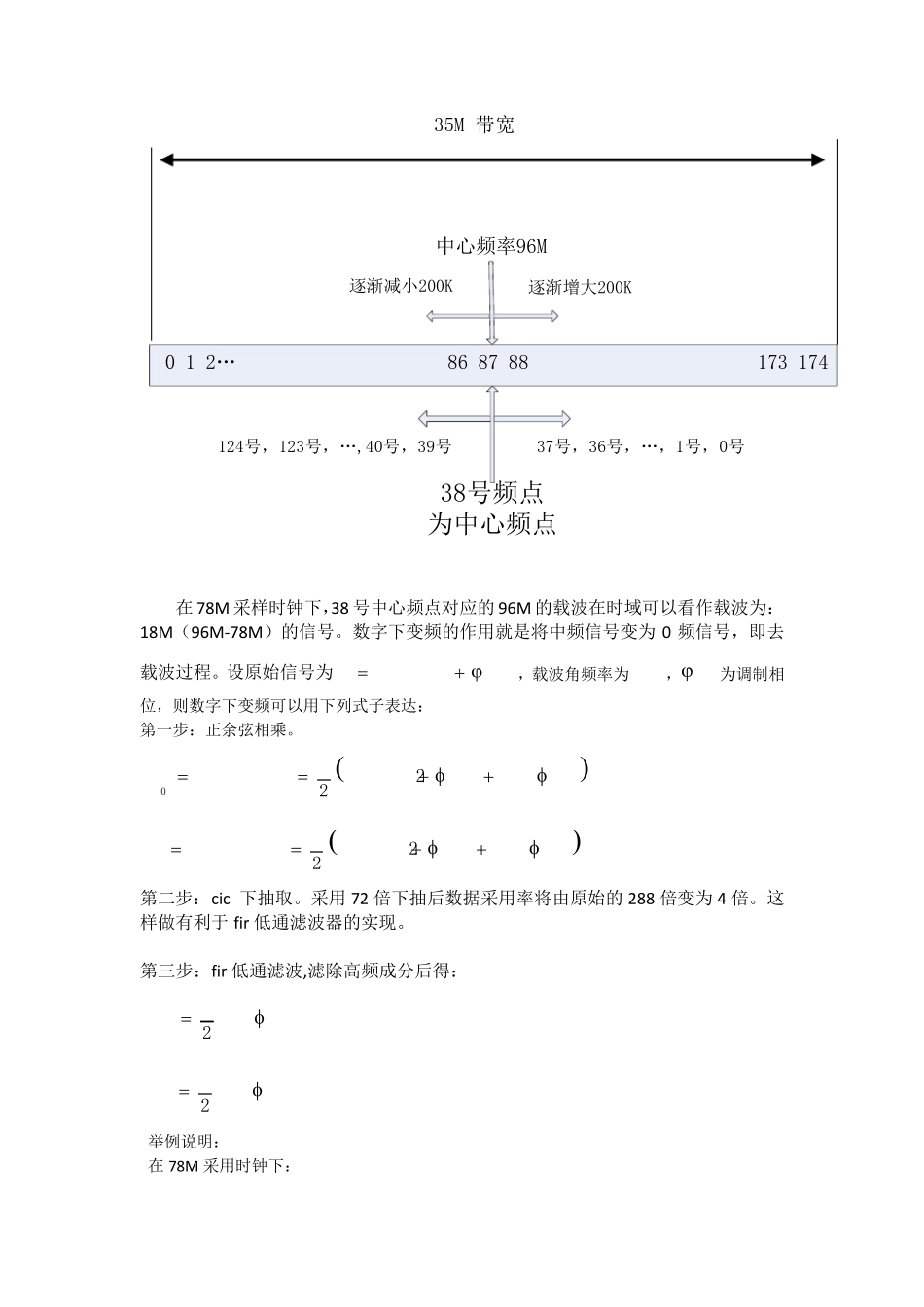

GSM 物理层处理介绍 GSM 接入方式为时分多址（TDMA）方式，每载波有8 个基本物理信道。载波间隔为200kHz。一个物理信道可以由TDMA 帧号，时隙号和跳频序列号来定义。基本的无线资源为一个时隙，长度为576.9 μ s(15/26ms) ，调 制 速 率 为270.833kb/s(1625/6kb/s)。因此每时隙间隔（包括保护时间）包含 156.25bit。 从实现的流程来逐步讲解。 1 数字下变频阶段. 78M 采样时钟进行采样，78M = 288*(1625/6).即实现 288 倍采样. 在 GSM 系统我们解析的包括 GSM900 和GSM1800 两个频段. 频点和频点对应关系如下: 以GSM900 为例: 前段射频带宽为35M,而 35M = 200k*175,所以该射频可以最多覆盖 175 个频点。如下图所示： 0 1 2…86 87 88173 17438号频点为中心频点中心频率96M37号，36号，…，1号，0号124号，123号，…,40号，39号逐渐减小200K逐渐增大200K35M 带宽 在 78M 采样时钟下，38 号中心频点对应的 96M 的载波在时域可以看作载波为：18M（96M-78M）的信号。数字下变频的作用就是将中频信号变为 0 频信号，即去载波过程。设原始信号为cos(wt(t))cDA，载波角频率为 cw， (t)为调制相位，则数字下变频可以用下列式子表达： 第一步：正余弦相乘。 0cos(t)cos(2wt (t))cos((t))2ccAIDw sin(t)sin(2wt (t))sin((t))2ccAQDw 第二步：cic 下抽取。采用 72 倍下抽后数据采用率将由原始的 288 倍变为 4 倍。这样做有利于 fir 低通滤波器的实现。 第三步：fir 低通滤波,滤除高频成分后得： cos((t))2AI sin((t))2AQ 举例说明： 在 78M 采用时钟下： 对38 号频点：载波频率可以看做18M，利用nco 生成18M 正余弦信号就可以完成下变频。 对37 号频点：载波频率可以看做18.2M(18M+200k)，利用nco 生成18.2M 正余弦信号就可以完成下变频。 对39 号频点：载波频率可以看做17.8M(18M-200k)，利用nco 生成17.8M 正余弦信号就可以完成下变频。 依次类推…… 2.GSM 物理层基础知识 2 .1 时隙与突发脉冲序列 基本的无线资源为一个时隙，长度为576.9μs(15/26ms)，调制速率为270.833kb/s(1625/6kb/s)。因此每时隙间隔（包括保护时间）包含 156.25bit。 码片速率 = 156.25 / (15/26) = 270.833kcps NB – 普通突发脉冲序列 FB – 频率校正突发脉冲序列 SB – 同步突发脉冲序列 AB – 接入突发...
