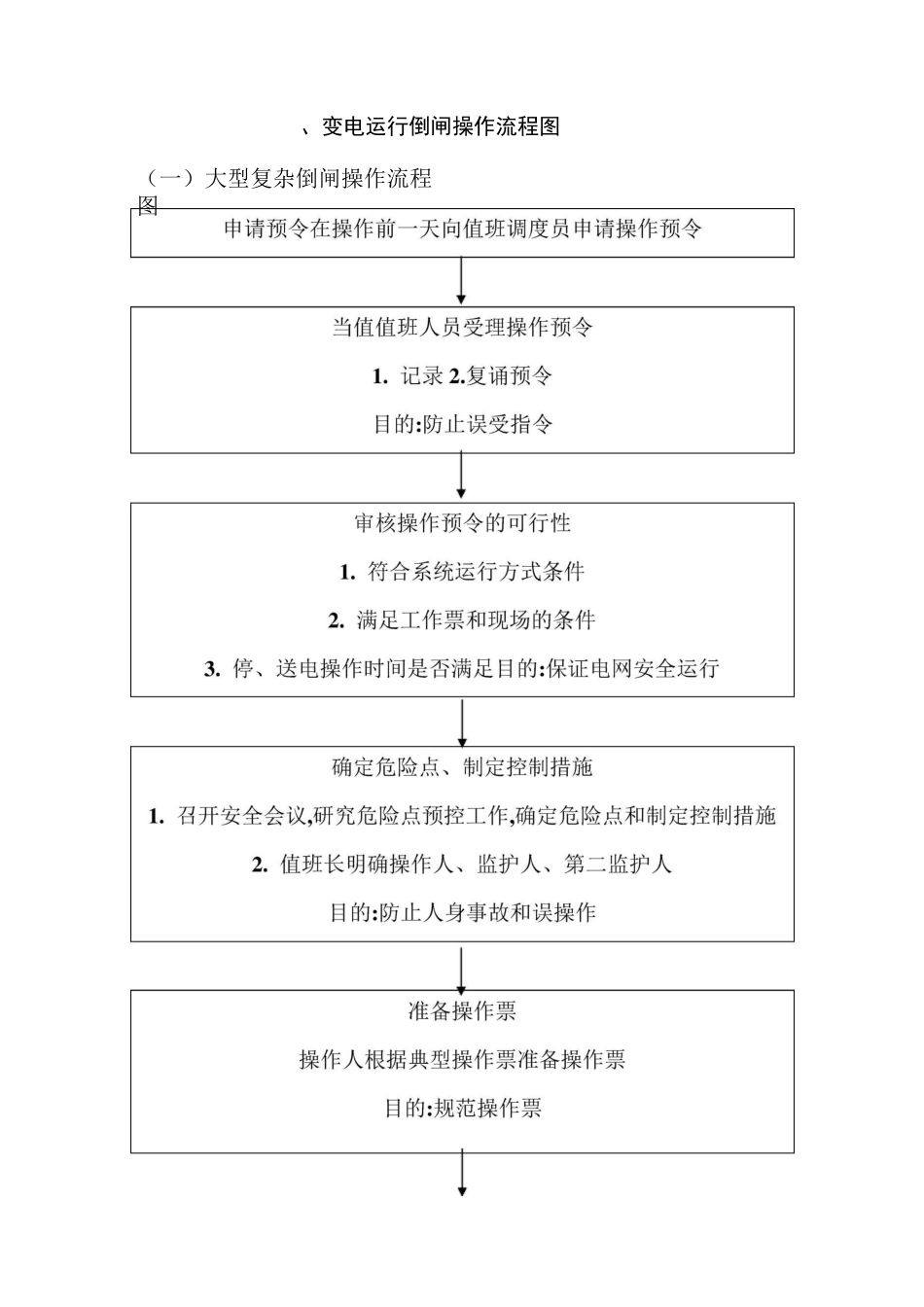

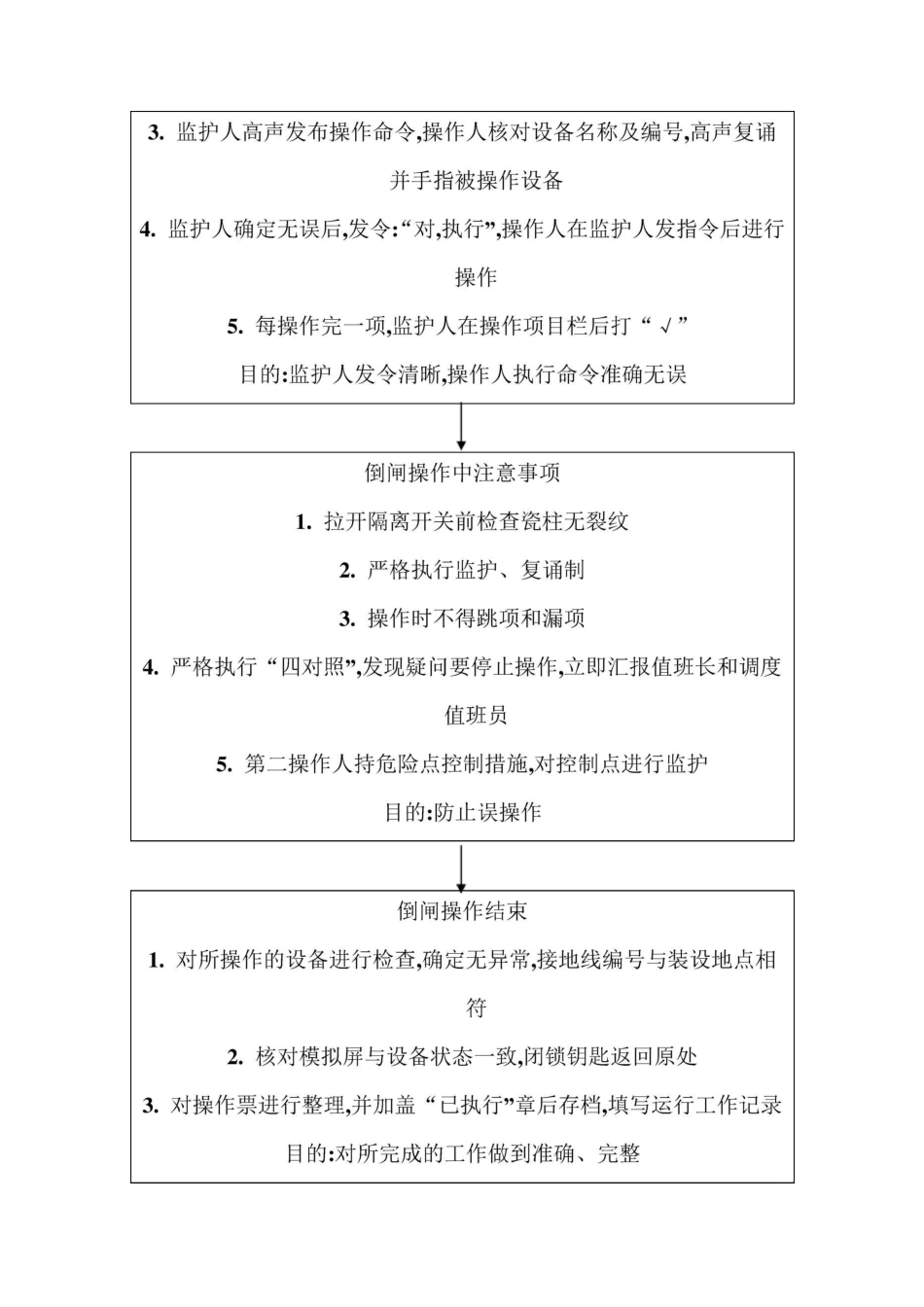

、变电运行倒闸操作流程图（一）大型复杂倒闸操作流程图报告指令执行情况值班人员向调度值班员报告:X 号指令执行完毕,XX 任务在 X 时 X 分操作完毕（二）一般倒闸操作流程图录目的对所完成的工作做的准确、完整报告指令进行情况值班人员向调度值班员报告:X 号指令执行完毕，XX 任务在 X 时X 分操作完毕变电站（发电厂）倒闸操作票发令人受令人发令时间模拟预演操作开始时间操作结束时间操作任务V顺序操作项目V备注：操作人：监护人：值班负责人（值长）：—变电站编号:二、变电运行停送电操作顺序图（一）出线停送电操作顺序图1
停电操作顺序图（二）双绕组变压器停止、加入运行操作顺序图1
双绕组变压器停止运行（冷备用）操作顺序图2
送电操作顺序图2．双绕组变压器加入运行操作顺序图合上高压侧（110KV、35KV）母刀闸合上高压侧（110KV、35KV）变刀闸（无设备不操作）三、变电运行倒闸操作执行标准（一）受理调度下达的操作指令（1）当班值班人员受令
（2）开启录音机，使录音机处于录音状态
（3）与调度值班员互通变电站名称、姓名
（4）准备好《调度指令记录薄》，并记录以下内容1）调度指令号，指令时间
2）发令人姓名及受令人姓名
3）操作任务
4）操作指令项目
（5）受令人复诵操作指令内容无误
（6）检查录音效果并再听一遍
（二）审核研究操作指令的可行性（1）值班负责人审核操作指令的可行性
（2）检查模拟图版与当时系统运行方式
（3）检查工作票所列的工作任务与操作指令中的内容是否一致
（4）检查停电作业设备工作是否安全
（5）检查调度值班员下达的操作时间是否合理
（6）根据工作计划，确定接地线组数及安装地点
（7）根据操作指令，制定所需操作票的份数，制定操作方案
（8）对操作指令有疑问时，必须向调度询问清楚后，再决定是否执行，调度重复时，应执行
（三）确定危险点，制定控制措施（1）大型复杂操
