HAZOP分析

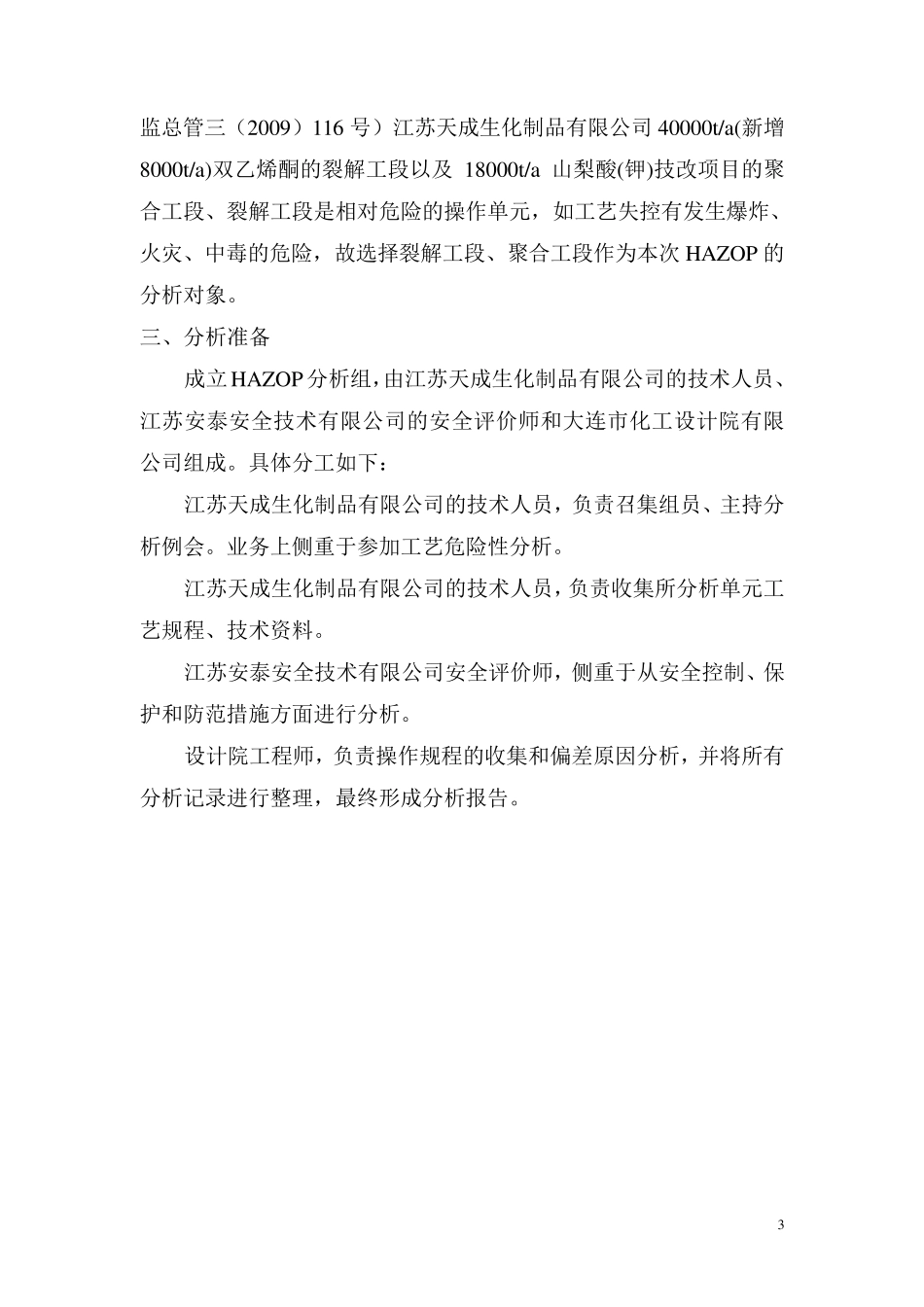

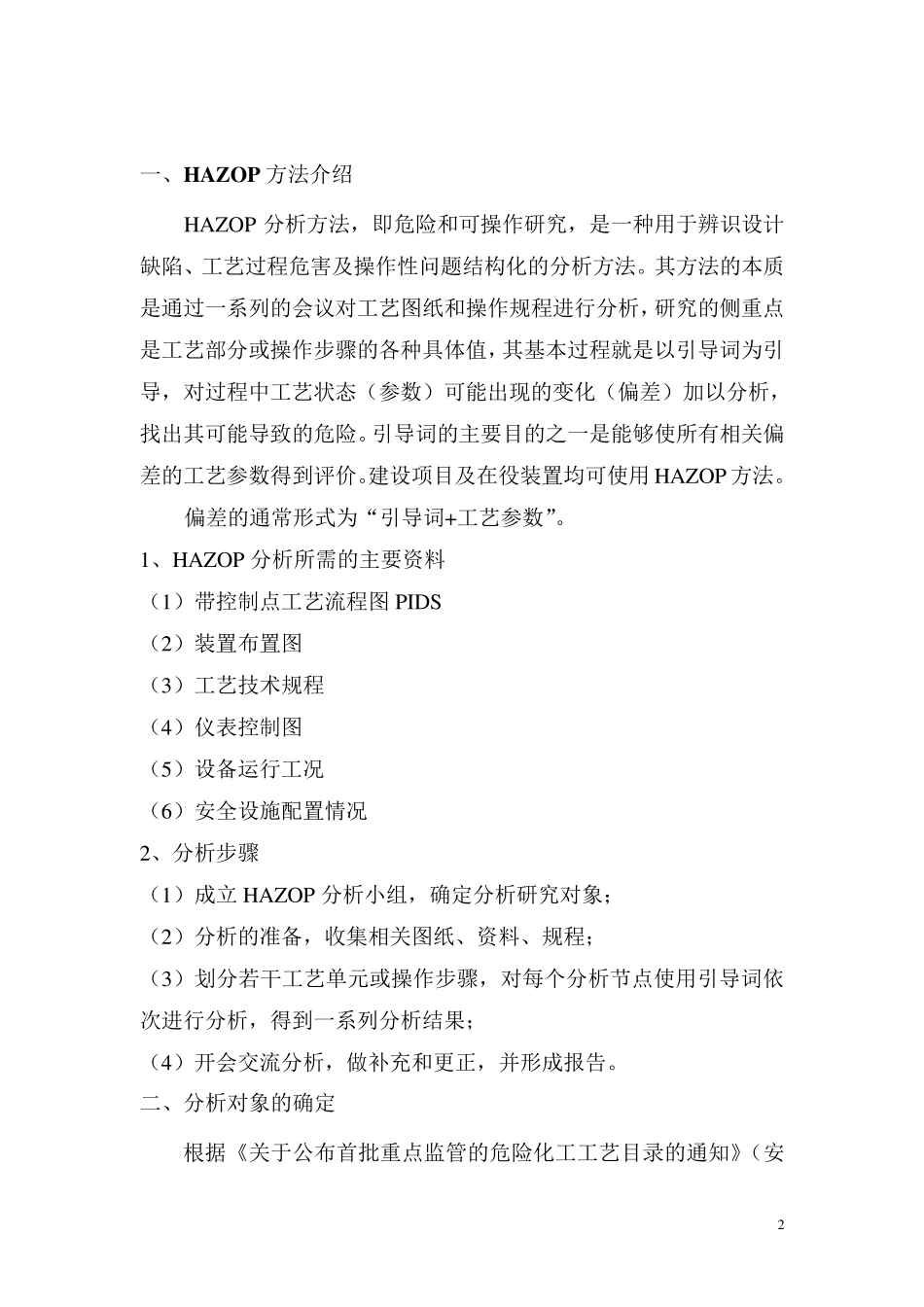

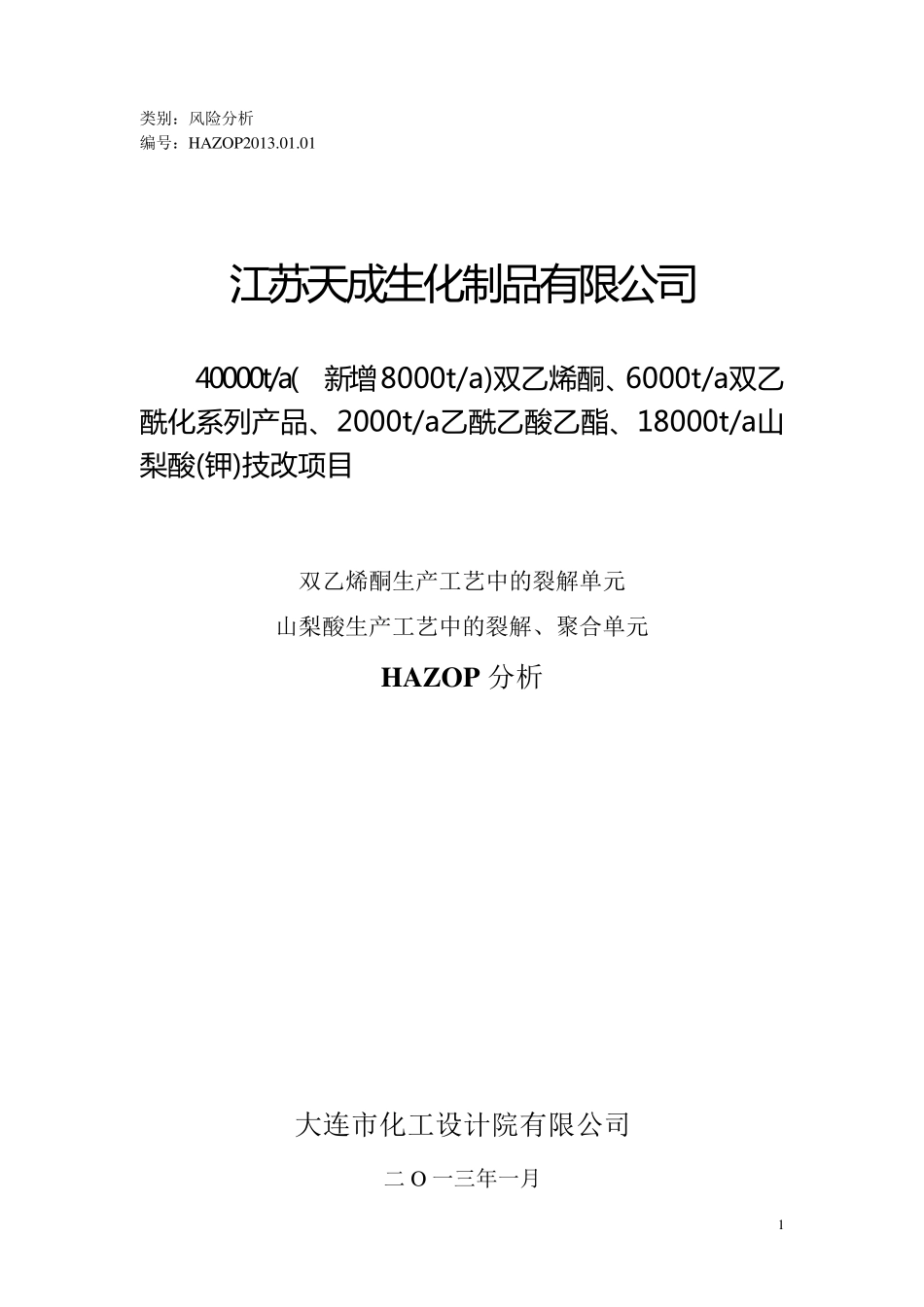

1 类别：风险分析 编号：HAZOP2013.01.01 江 苏 天 成 生 化 制 品 有 限 公 司 40000t/a(新 增 8000t/a)双 乙 烯 酮 、6000t/a双 乙酰化 系列产品 、2000t/a乙 酰乙 酸乙 酯、18000t/a山梨酸(钾)技改项目 双乙烯酮生产工艺中的裂解单元 山梨酸生产工艺中的裂解、聚合单元 HAZOP 分析 大连市化工设计院有限公司 二 O 一三年一月 2 一、HAZOP 方法介绍 HAZOP 分析方法，即危险和可操作研究，是一种用于辨识设计缺陷、工艺过程危害及操作性问题结构化的分析方法。其方法的本质是通过一系列的会议对工艺图纸和操作规程进行分析，研究的侧重点是工艺部分或操作步骤的各种具体值，其基本过程就是以引导词为引导，对过程中工艺状态（参数）可能出现的变化（偏差）加以分析，找出其可能导致的危险。引导词的主要目的之一是能够使所有相关偏差的工艺参数得到评价。建设项目及在役装置均可使用HAZOP 方法。 偏差的通常形式为“引导词+工艺参数”。 1、HAZOP 分析所需的主要资料 （1）带控制点工艺流程图PIDS （2）装置布置图 （3）工艺技术规程 （4）仪表控制图 （5）设备运行工况 （6）安全设施配置情况 2、分析步骤 （1）成立 HAZOP 分析小组，确定分析研究对象； （2）分析的准备，收集相关图纸、资料、规程； （3）划分若干工艺单元或操作步骤，对每个分析节点使用引导词依次进行分析，得到一系列分析结果； （4）开会交流分析，做补充和更正，并形成报告。 二、分析对象的确定 根据《关于公布首批重点监管的危险化工工艺目录的通知》（安 3 监总管三（2009）116 号）江苏天成生化制品有限公司40000t/a(新增8000t/a)双乙烯酮的裂解工段以及18000t/a 山梨酸(钾)技改项目的聚合工段、裂解工段是相对危险的操作单元，如工艺失控有发生爆炸、火灾、中毒的危险，故选择裂解工段、聚合工段作为本次 HAZOP 的分析对象。 三、分析准备 成立 HAZOP 分析组，由江苏天成生化制品有限公司的技术人员、江苏安泰安全技术有限公司的安全评价师和大连市化工设计院有限公司组成。具体分工如下： 江苏天成生化制品有限公司的技术人员，负责召集组员、主持分析例会。业务上侧重于参加工艺危险性分析。 江苏天成生化制品有限公司的技术人员，负责收集所分析单元工艺规程、技术资料。 江苏安泰安全技术有限公司安全评价师，侧重于从安全控制、保护和防范措施方面进行分析。 设计院工程师，负责操作...
