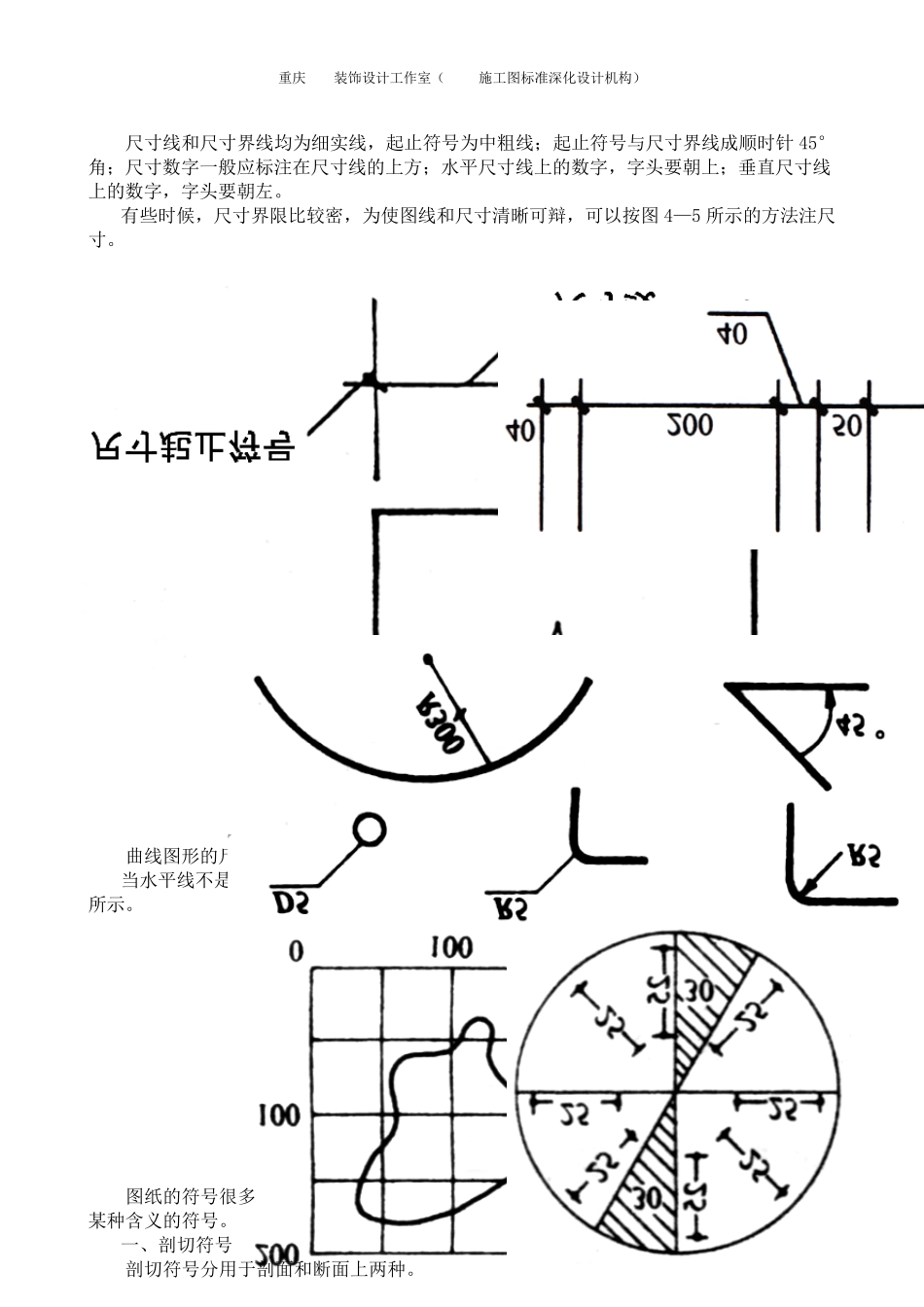

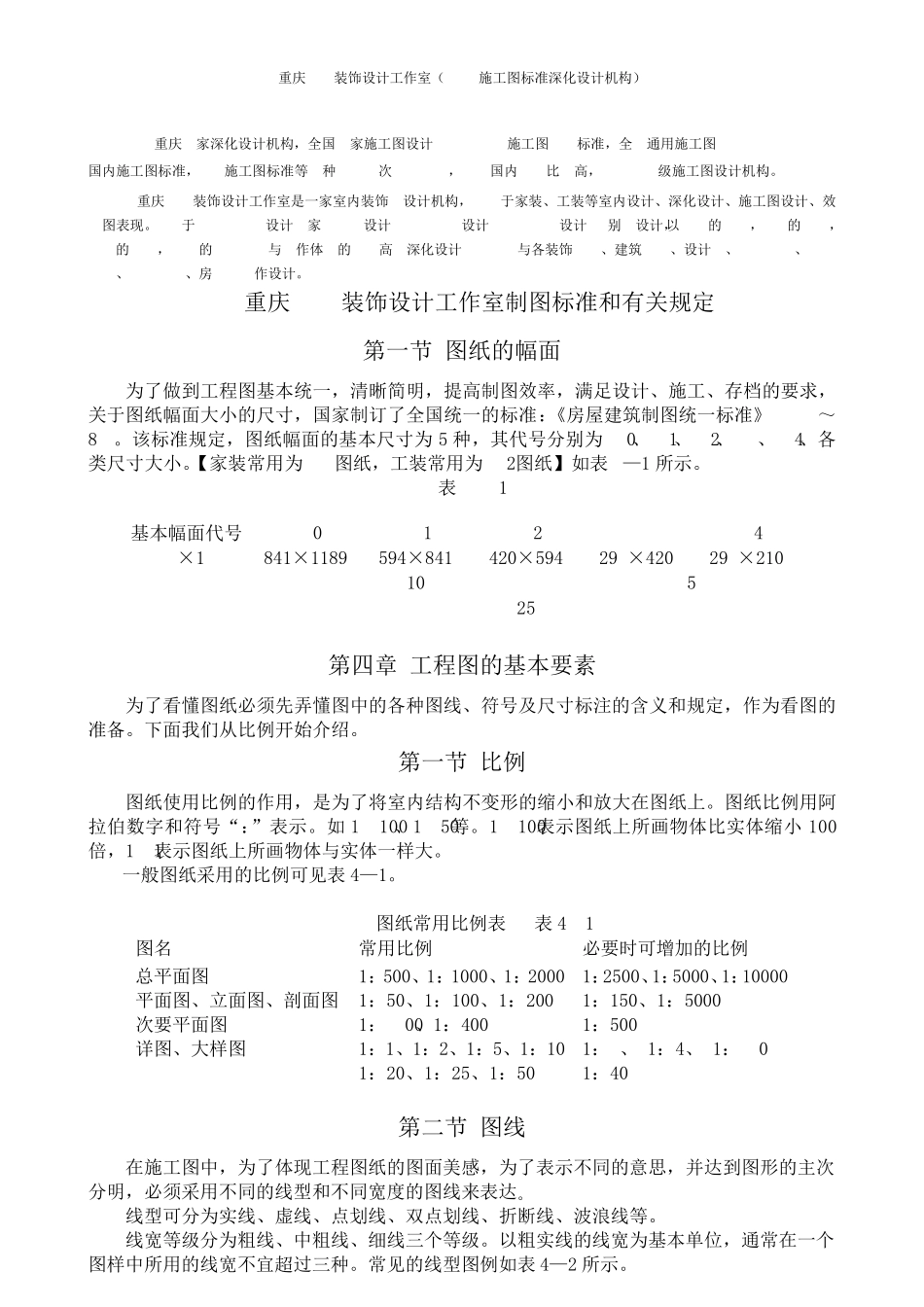

重 庆 TIF装 饰 设 计 工 作 室 （ HBA施 工 图 标 准 深 化 设 计 机 构 ）重 庆 首家 深 化 设 计 机 构 ， 全 国 首家 施 工 图 设 计 公司！[HBA施 工 图 服务标 准 ， 全 球通 用 施 工 图 ]国 内 施 工 图 标 准 ， HBA施 工 图 标 准 等 两种 服务层次 供您选择， 打造国 内 性价比 最高 ， 质量顶尖级 施 工 图 设 计 机 构 。重 庆 TIF装 饰 设 计 工 作 室 是 一 家 室 内 装 饰 纯设 计 机 构 ， 专业于 家 装 、 工 装 等 室 内 设 计 、 深 化 设 计 、 施 工 图 设 计 、 效果图 表 现 。 致力于 /娱乐空间设 计 /家 居空间设 计 /商业空间设 计 /办公空间设 计/酒店别 墅设 计 ，以 专业的 经验， 诚信的 品牌，敬业的 团队， 完整的 管理模式与 合作 体 系的 优势高 举深 化 设 计 旗帜长期与 各 装 饰 公司、 建 筑 公司、 设 计 院、 传媒公司、 广告公司、 投资公司、 房 地产合作 设 计 。重 庆 TIF装 饰 设 计 工 作 室 制 图 标 准 和 有 关 规 定第 一 节图 纸的 幅面为了做到工 程图 基本统一 ， 清晰简明， 提高 制 图 效 率， 满足设 计 、 施 工 、 存档的 要求，关 于 图 纸幅面大小的 尺寸， 国 家 制 订了全 国 统一 的 标 准 ：《房 屋建 筑 制 图 统一 标 准 》(GBJl～86)。 该标 准 规 定 ， 图 纸幅面的 基本尺寸为5 种 ， 其代号分别 为A0、 A1、 A2、 A3、 A4、 各类尺寸大小。【家 装 常用 为A3图 纸， 工 装 常用 为A2图 纸】如表 3—1 所示。表 3-1第 四章工 程图 的 基本要素为了看懂图 纸必须先弄懂图 中的 各 种 图 线、 符号及尺寸标 注的 含义和 规 定 ， 作 为看图 的准 备。 下面我们从比 例开始介绍。第 一 节比 例图 纸使用 比 例的 作 用 ， 是 为了将室 内 结构 不变形的 缩小和 放大在图 纸上。 图 纸比 例用 阿拉伯数字和 符号“：”表 示。 如1:100、 1:50等 。 1:100表 示图 纸上所画物体 比 实体 缩小100倍， 1:1表 示图 纸上所画物体 与 实体 一 样大。一 般图 纸采用 的 比 例可见表 4—1。图 纸常用 比 例表表 4-1图 名常用...
