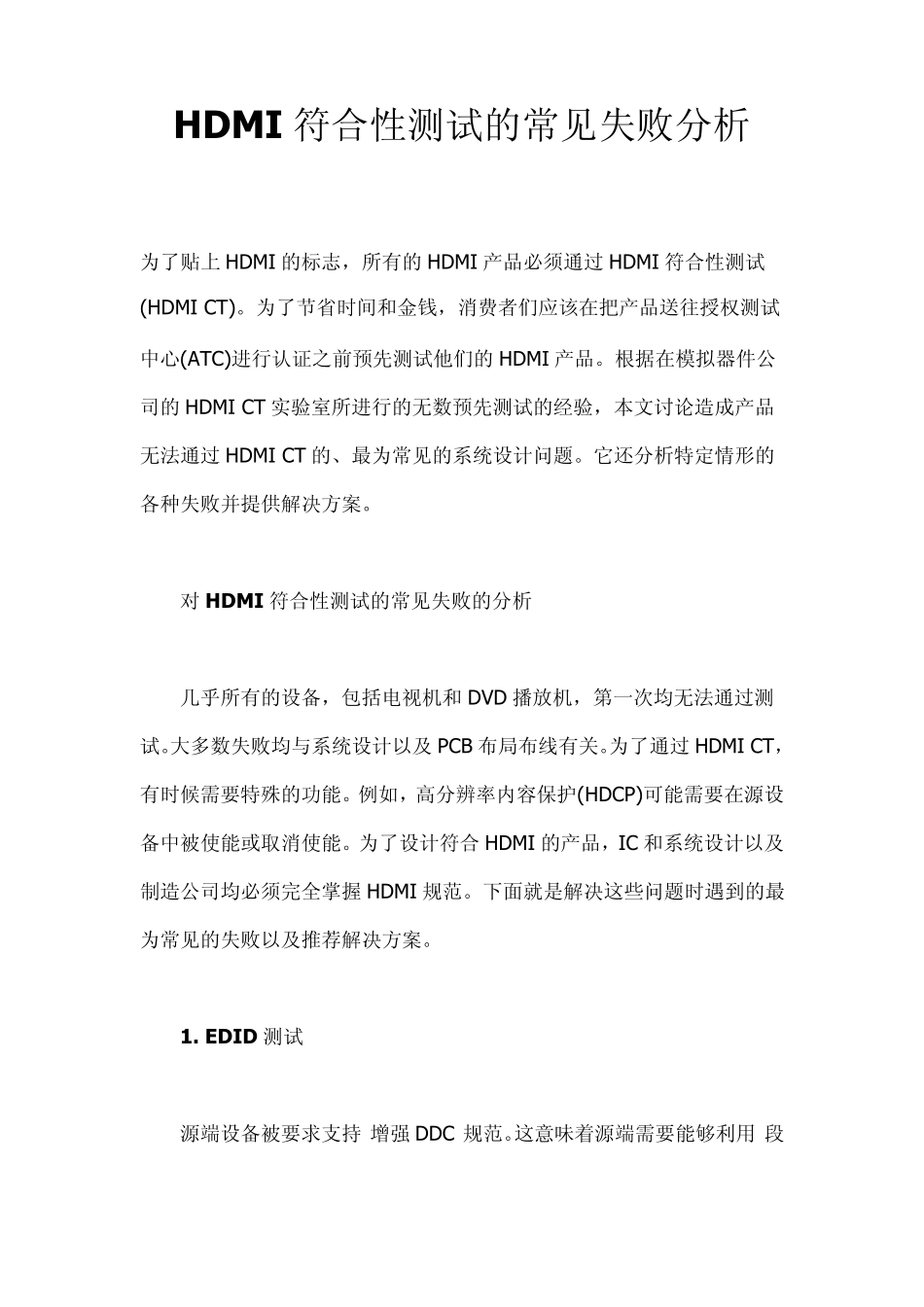

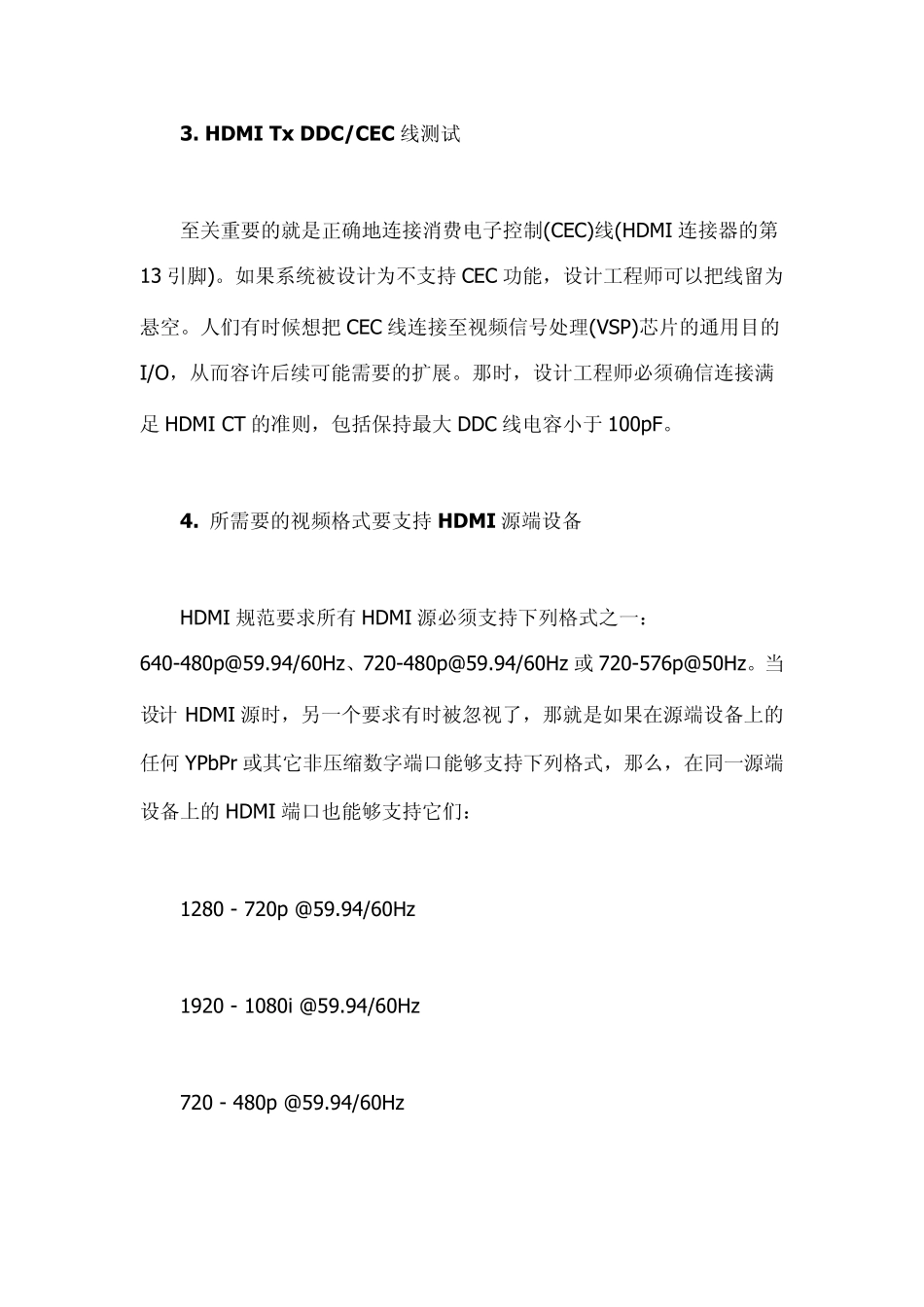

HDM I 符合性测试的常见失败分析 为了贴上HDMI 的标志,所有的HDMI 产品必须通过HDMI 符合性测试(HDMI CT)。为了节省时间和金钱,消费者们应该在把产品送往授权测试中心(ATC)进行认证之前预先测试他们的HDMI 产品。根据在模拟器件公司的HDMI CT 实验室所进行的无数预先测试的经验,本文讨论造成产品无法通过HDMI CT 的、最为常见的系统设计问题。它还分析特定情形的各种失败并提供解决方案。 对 HDM I 符合性测试的常见失败的分析 几乎所有的设备,包括电视机和DVD 播放机,第一次均无法通过测试。大多数失败均与系统设计以及 PCB 布局布线有关。为了通过HDMI CT,有时候需要特殊的功能。例如,高分辨率内容保护(HDCP)可能需要在源设备中被使能或取消使能。为了设计符合HDMI 的产品,IC 和系统设计以及制造公司均必须完全掌握 HDMI 规范。下面就是解决这些问题时遇到的最为常见的失败以及推荐解决方案。 1. EDID 测试 源端设备被要求支持“增强 DDC”规范。这意味着源端需要能够利用“段指针0x60”在256 字节之后读出EDID 信息。在大多数情况下,仅仅 256字节被用于 EDID,但是,HDMI CT 需要核查系统是否能够读4 个模块(每个模块 126 字节),总共 512 字节。为了通过 HDMI CT,对于段指针来说,这是非常重要的。 2. HDMI 发送器的 5V电源 一些客户串联连接一个电阻或二极管以限制 5V 输出的电流。在HDMI CT 中,测试 HDMI Tx的 5V 电源需要在测量期间从+5V 电源吸取 55mA的电流。这可能造成测试失败,因为电源输出需要在4.8V 至 5.3V 之间才能通过。图 1 显示了当连接一个 10 欧电阻时,输出下降至 4.45V,从而导致这一测试失败。 V = 5 " (10-0.055) = 4.45V < 4.8V 图 1:当连接一个 10 欧电阻时,输出下降至 4.45V,从而导致这一测试失败。 3. HDMI Tx DDC/CEC 线测试 至关重要的就是正确地连接消费电子控制(CEC)线(HDMI 连接器的第13 引脚)。如果系统被设计为不支持CEC 功能,设计工程师可以把线留为悬空。人们有时候想把CEC 线连接至视频信号处理(VSP)芯片的通用目的I/O,从而容许后续可能需要的扩展。那时,设计工程师必须确信连接满足HDMI CT 的准则,包括保持最大DDC 线电容小于100pF。 4. 所需要的视频格式要支持HDMI 源端设备 HDMI 规范要求所有HDMI 源必须支持下列格式之一:640-480p@59.94/60Hz、720-480p@59.94/60Hz 或 720-...
