HDMI转DVI焊法(HDMI_DVI_VGA)

HDMI转DVI焊法(HDMI_DVI_VGA)_第1页
1/12
HDMI转DVI焊法(HDMI_DVI_VGA)_第2页
2/12
HDMI转DVI焊法(HDMI_DVI_VGA)_第3页
3/12

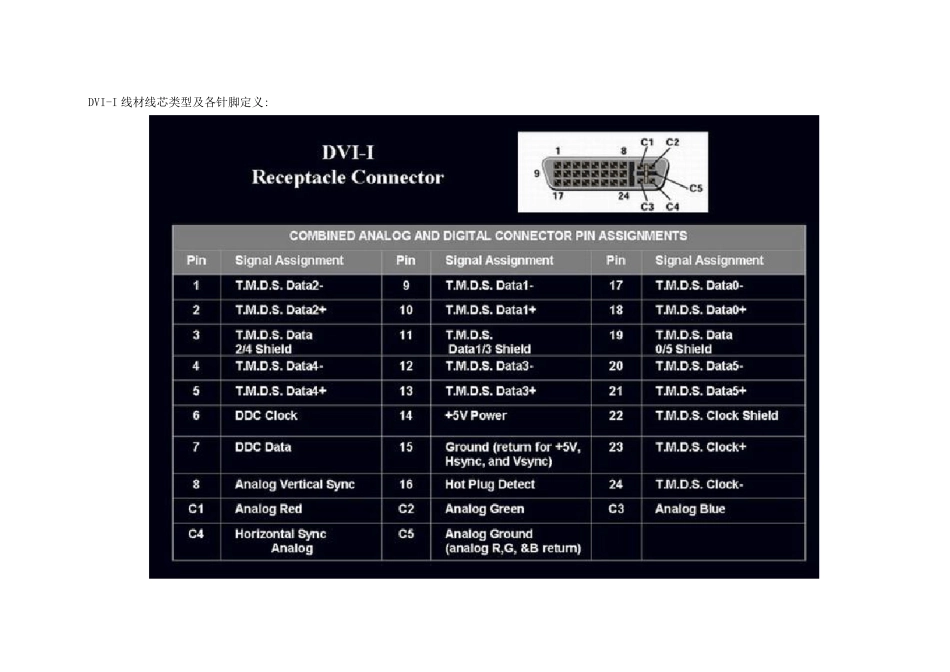

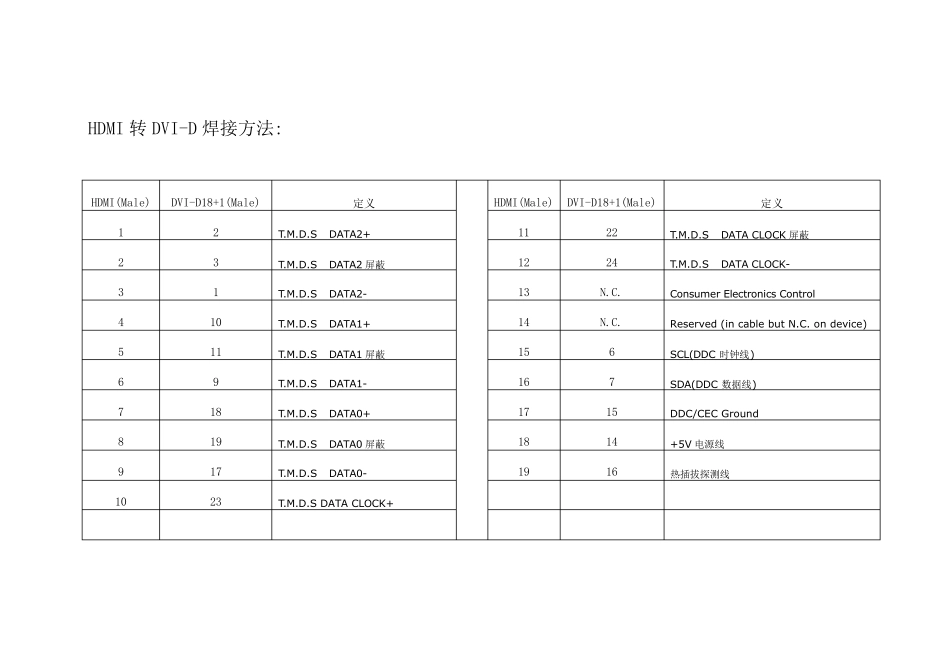

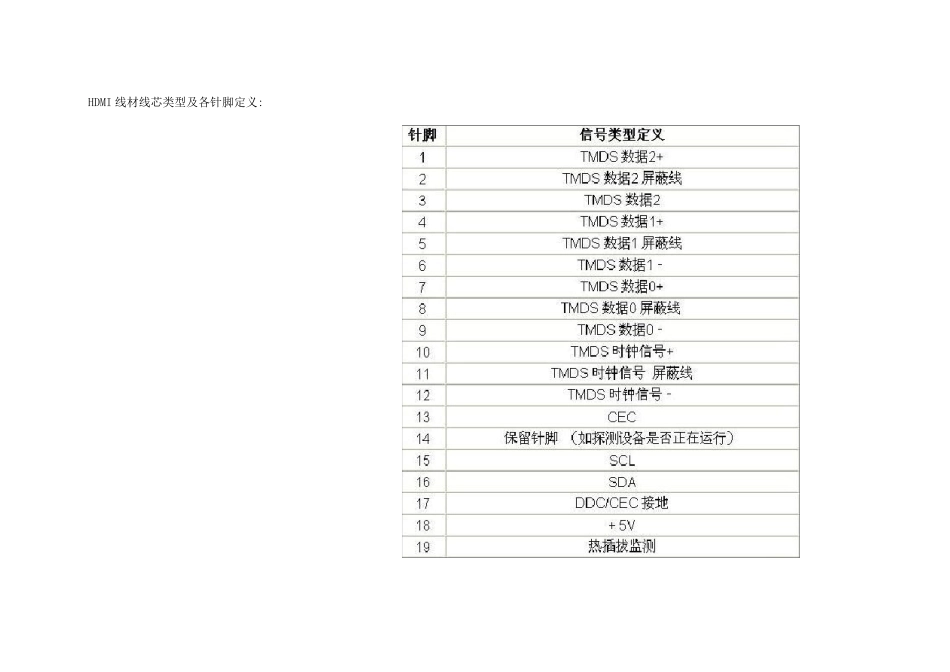

HDMI 线材线芯类型及各针脚定义: HDMI 转DVI-D 焊接方法: HDMI(Male) DVI-D18+1(Male) 定义 HDMI(Male) DVI-D18+1(Male) 定义 1 2 T.M.D.S DATA2+ 11 22 T.M.D.S DATA CLOCK 屏蔽 2 3 T.M.D.S DATA2 屏蔽 12 24 T.M.D.S DATA CLOCK- 3 1 T.M.D.S DATA2- 13 N.C. Consumer Electronics Control 4 10 T.M.D.S DATA1+ 14 N.C. Reserved (in cable but N.C. on device) 5 11 T.M.D.S DATA1 屏蔽 15 6 SCL(DDC 时钟线) 6 9 T.M.D.S DATA1- 16 7 SDA(DDC 数据线) 7 18 T.M.D.S DATA0+ 17 15 DDC/CEC Ground 8 19 T.M.D.S DATA0 屏蔽 18 14 +5V 电源线 9 17 T.M.D.S DATA0- 19 16 热插拔探测线 10 23 T.M.D.S DATA CLOCK+ DVI-I 线材线芯类型及各针脚定义: DVI-D 线材线芯类型及各针脚定义: C1 = Analog Red 模拟视频信号 三基色信号线中的 红 C2 = Analog Green 模拟视频信号 三基色信号线中的 绿 C3 = Analog Blue 模拟视频信号 三基色信号线中的 蓝 C4 = Analog H ( Horizontal )sync 模拟视频信号 (水平扫描) 行同步信号 C5 = Analog Ground 模拟视频信号 地线 8 = Analog V ( Vertical ) sync 模拟视频信号 (垂直扫描) 场同步信号 ( 在 DVI-D 中, 8 是 No Connect 就是 空脚, 什么也没有连接 ) DV I-I 图样 DV I-D 图样 HDMI/HDMI 接口/HDMI 端子/DVI 转HDMI/HDMI 连接器 供 应 商:深圳市格连电子有限公司 产品类型:全新 销售范围:广东省 深圳市 产品数量:1000000 个 产品包装:卷袋 商品颜色:黄色,银白色 商品产地:深圳 商品价格:2.5/个 商品规格:PH1.0 发布日期:2009-09-28 D15(VGA)转RGBHV 焊接方法 D15(VGA) RGBHV D15(VGA) RGBHV 1 红线的芯线 9 2 绿线的芯线 10 黑线的屏蔽线 3 蓝线的芯线 11 黄线的屏蔽线 4 12 5 13 黑线的芯线 6 红线的屏蔽线 14 黄线的芯线 7 绿线的屏蔽线 15 8 蓝线的屏蔽线 D 15 端壳与 10 、 6 、 7 、 8 连接起来形成共地 VGA 插头的焊接方法: 选择 3+4 计算机视频线的传统焊法为:(注意 D15 接头一定选用金属外壳) 3+4 线 D15 插头 红线的芯线 :脚 1 、红线的屏蔽线 :脚 6 绿线的芯线 :脚 2 、绿线的屏蔽线 :脚 7 蓝线的芯线 :脚 3 、蓝线的屏蔽线: 脚 8 黑线 :脚 10、 棕线 :脚 11 黄线 :脚 13 、 白线 :脚 14 外层屏蔽 :15 端壳压接 在实际操作中,还有一种非常简单适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线; 外层屏蔽压接到 D15 插头端壳,褐线和黑线不用接,但是要剪齐,以防和其他线串接。 hdmi 转 DVI:http://baid.u s/jhK9 hdmi-hdmi:http://baid.u s/jhKG
