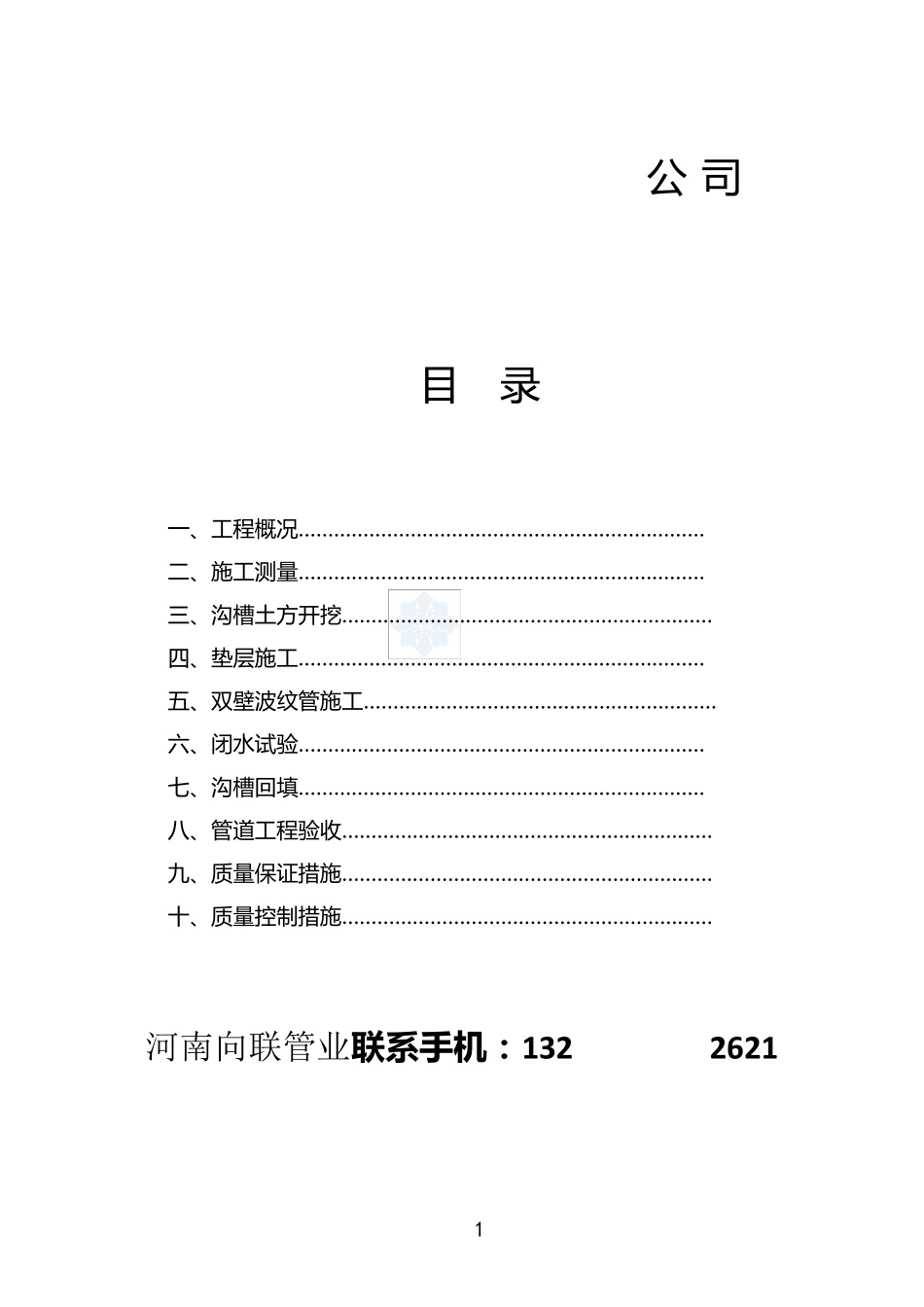

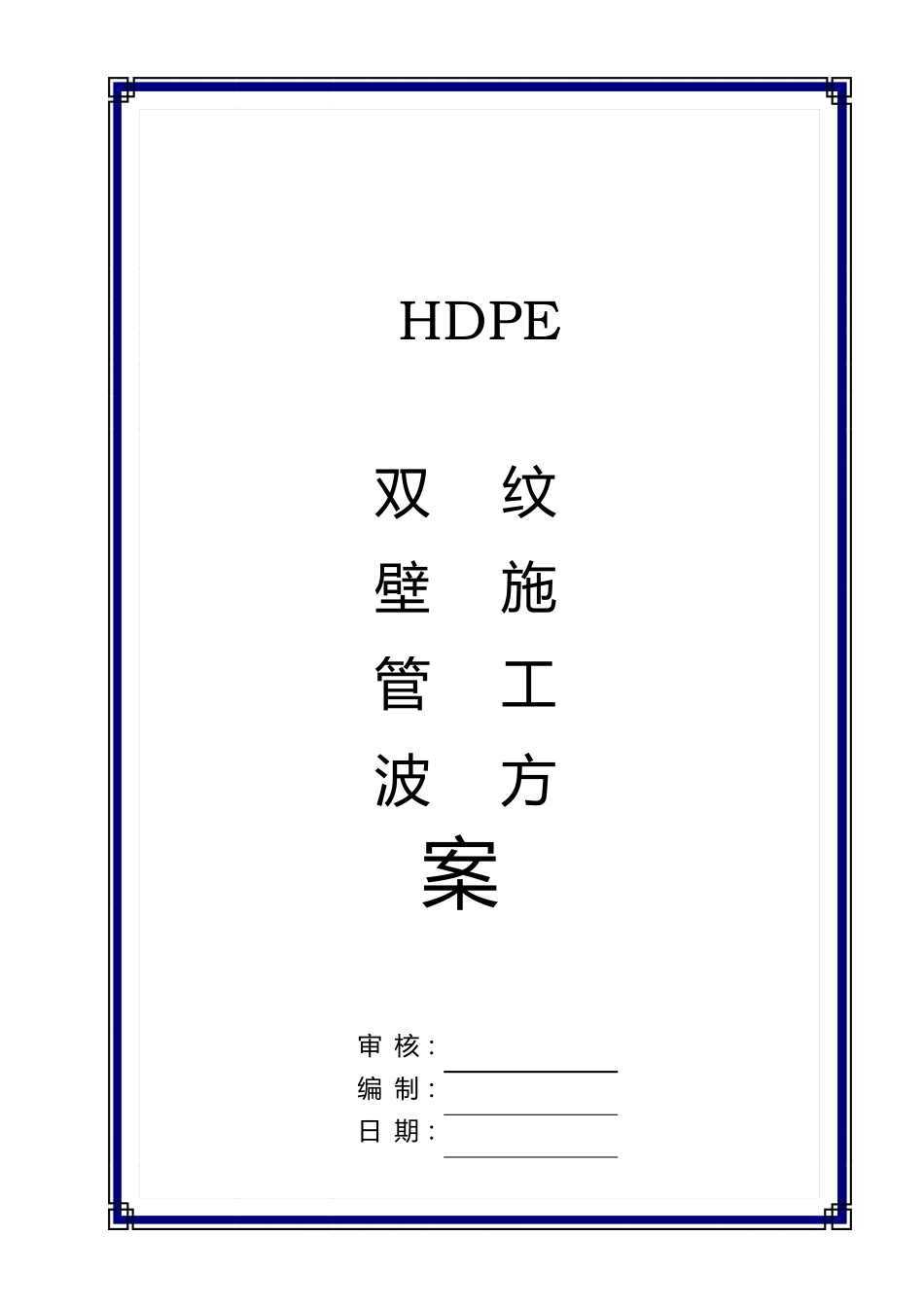

HDPE 双 纹 壁 施 管 工 波 方 案 审 核 ： 编 制： 日 期： 1 公 司 目 录 一 、工 程 概 况 …………………………………………………………… 二 、施 工 测 量 …………………………………………………………… 三 、沟 槽 土 方 开 挖 ……………………………………………………… 四 、垫 层 施 工 …………………………………………………………… 五 、双 壁 波 纹 管 施 工 …………………………………………………… 六 、闭 水 试 验 …………………………………………………………… 七 、沟 槽 回 填 …………………………………………………………… 八 、管 道 工 程 验 收 ……………………………………………………… 九 、质 量 保 证 措 施 ……………………………………………………… 十 、质 量 控 制 措 施 ……………………………………………………… 河南向联管业联 系 手机：132****2621 2 HDPE 双 壁 波 纹 管 施 工 方 案 一 、工 程 概 况 合 肥 市 职 业 技 术 学 院 雨 污 水 收 集 系 统 工 程 位 于 合 肥 市 职 业 技 术 学院 内 ， 总 长 为 162m。 为 满 足 学 院 排 水 综 合 治 理 工 程 及 雨 污 分 流 治 理 ， 根 据 要 求 采 用HDPE—U 双 壁 波 纹 管 ， 材采 用 DN=500-600mmHDPE—U 双 壁 波 纹管 ， 检查井采 用 内 径为 1000mm 浆砌标砖砌筑。 管 材均埋置于 地下1-1.7 米以内 ， 本方 案 为 本阶段内 沟槽土石方 开挖的施 工 方 案 。 二、施 工 测量 1．工 程 开工 前对设计交的导线点和水 准点进行复核， 复核无误后报监理 审批才能使用 。 2．根 据 施 工 图对沟槽中线进行测设， 测量完成后报监理 工 程 师检 3 查 合 格 才 能 开 挖 沟 槽 。 并 作 好 高 程 控 制 桩 ， 以 便 对 沟 槽 开 挖 进 度 进 行 检查 。 三 、沟 槽 土石方开 挖 1．根据设计图纸、文件、施工规范， 按照施工测量、放线结果视沟 槽 深度 、土质， 地下水情况， 选定开 槽 断面和沟 槽 边坡。 在土质良好 ， 沟 槽 深度 小于 1m， 沟 槽 上无附加荷载时， 可以 不支撑开 直槽 ；沟 槽 深度 大于 1.7...
