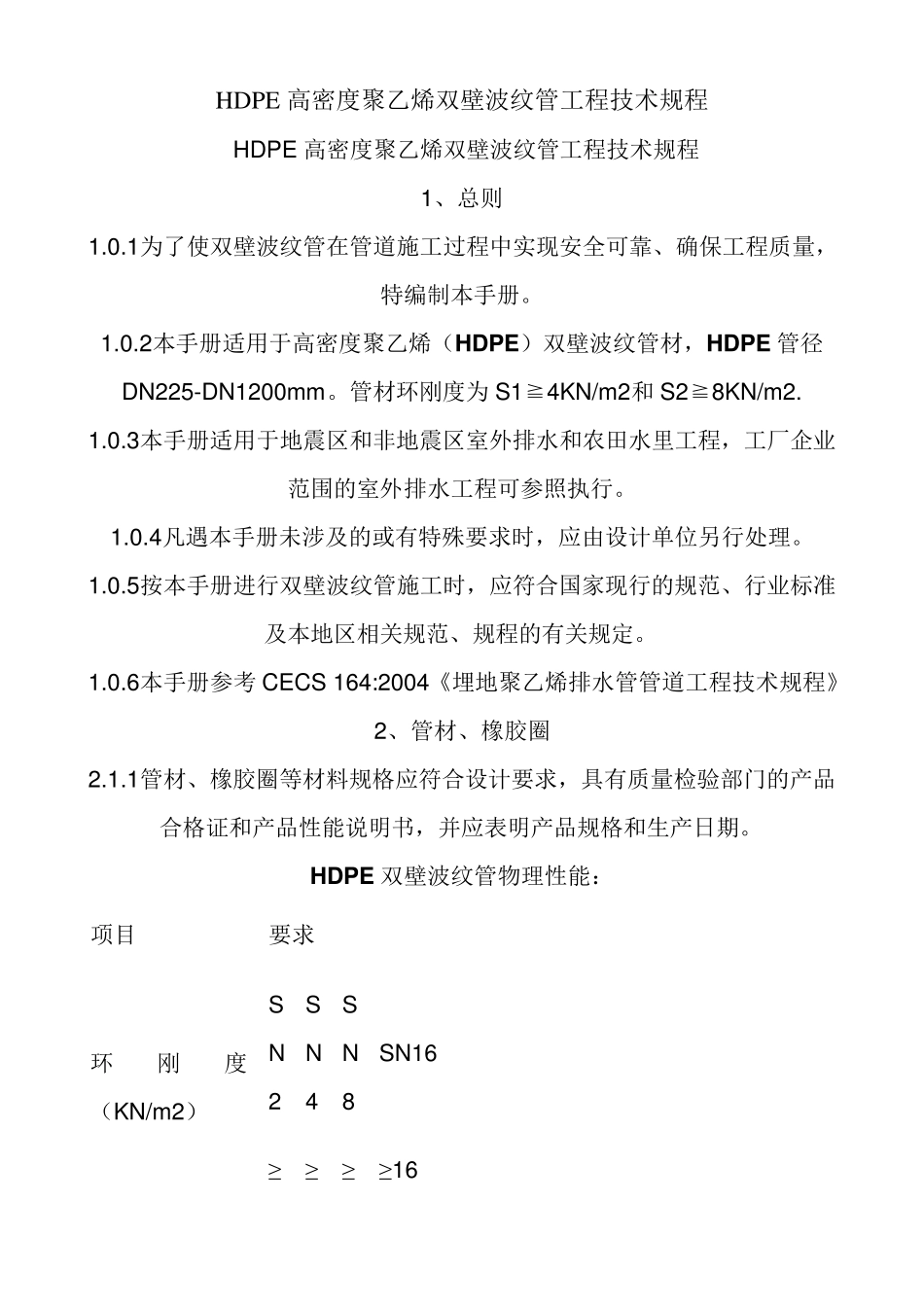

HDPE高密度聚乙烯双壁波纹管工程技术规程

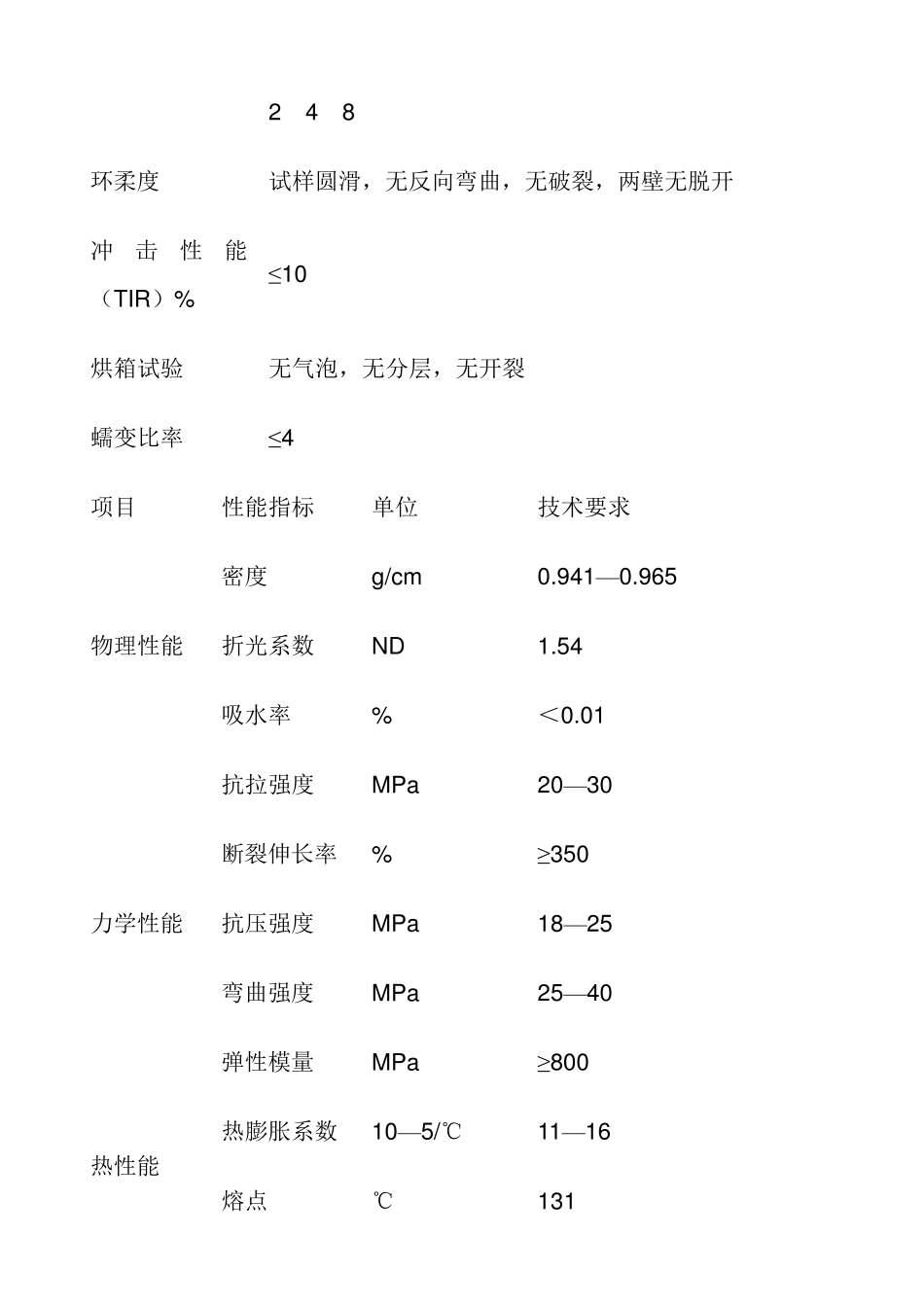

HDPE 高密度聚乙烯双壁波纹管工程技术规程 HDPE 高密度聚乙烯双壁波纹管工程技术规程 1、总则 1.0.1为了使双壁波纹管在管道施工过程中实现安全可靠、确保工程质量，特编制本手册。 1.0.2本手册适用于高密度聚乙烯（HDPE）双壁波纹管材，HDPE 管径DN225-DN1200m m 。管材环刚度为S1≧4KN/m 2和 S2≧8KN/m 2. 1.0.3本手册适用于地震区和非地震区室外排水和农田水里工程，工厂企业范围的室外排水工程可参照执行。 1.0.4凡遇本手册未涉及的或有特殊要求时，应由设计单位另行处理。 1.0.5按本手册进行双壁波纹管施工时，应符合国家现行的规范、行业标准及本地区相关规范、规程的有关规定。 1.0.6本手册参考 CECS 164:2004《埋地聚乙烯排水管管道工程技术规程》 2、管材、橡胶圈 2.1.1管材、橡胶圈等材料规格应符合设计要求，具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期。 HDPE 双壁波纹管物理性能： 项目 要求 环刚度（KN/m 2） SN2 SN4 SN8 SN16 ≥≥≥≥16 2 4 8 环柔度 试样圆滑，无反向弯曲，无破裂，两壁无脱开 冲击性能（TIR）% ≤10 烘箱试验 无气泡，无分层，无开裂 蠕变比率 ≤4 项目 性能指标 单位 技术要求 物理性能 密度 g/cm 0.941—0.965 折光系数 ND 1.54 吸水率 % ＜0.01 力学性能 抗拉强度 MPa 20—30 断裂伸长率 % ≥350 抗压强度 MPa 18—25 弯曲强度 MPa 25—40 弹性模量 MPa ≥800 热性能 热膨胀系数 10—5/℃ 11—16 熔点 ℃ 131 软化温度 ℃ 126 脆化温度 ℃ -70 连续使用温度 ℃ ≤60 2.1.2承插式和套筒式接口密封橡胶圈采用耐油的合成橡胶制成，由管道生产厂按规格配套供应。其性能达到下列要求： （1）邵氏硬度：50± 5；（2）伸长率：≧50%；（3）拉断强度：≧16MPa；（4）永久变形：<20%；（5）老化系数：≧0.8（70℃，144h） 2.2.1管材要求外观一致，内壁光滑平整，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。 2.2.2管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现。 2.2.3管材耐压强度及刚度应满足设计要求。 2.2.4管道接口用橡胶圈性能，尺寸应符合设计要求。橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。并应符合《橡胶密封件、给排水管及污水管道用接口密封圈材料规范》。 2.2.5套管内外壁光滑、平整，厚薄均匀，外观及内层不允许...
