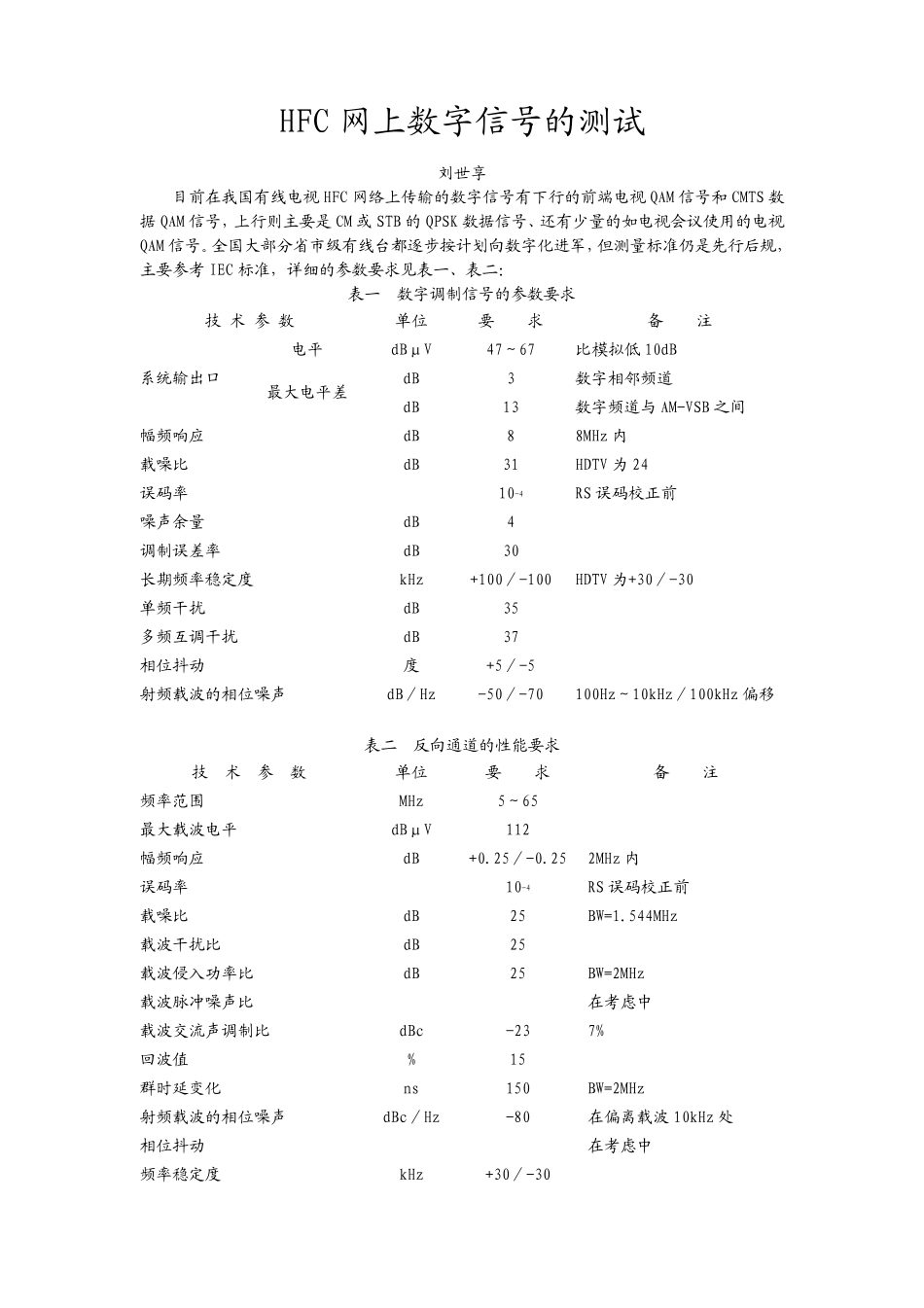

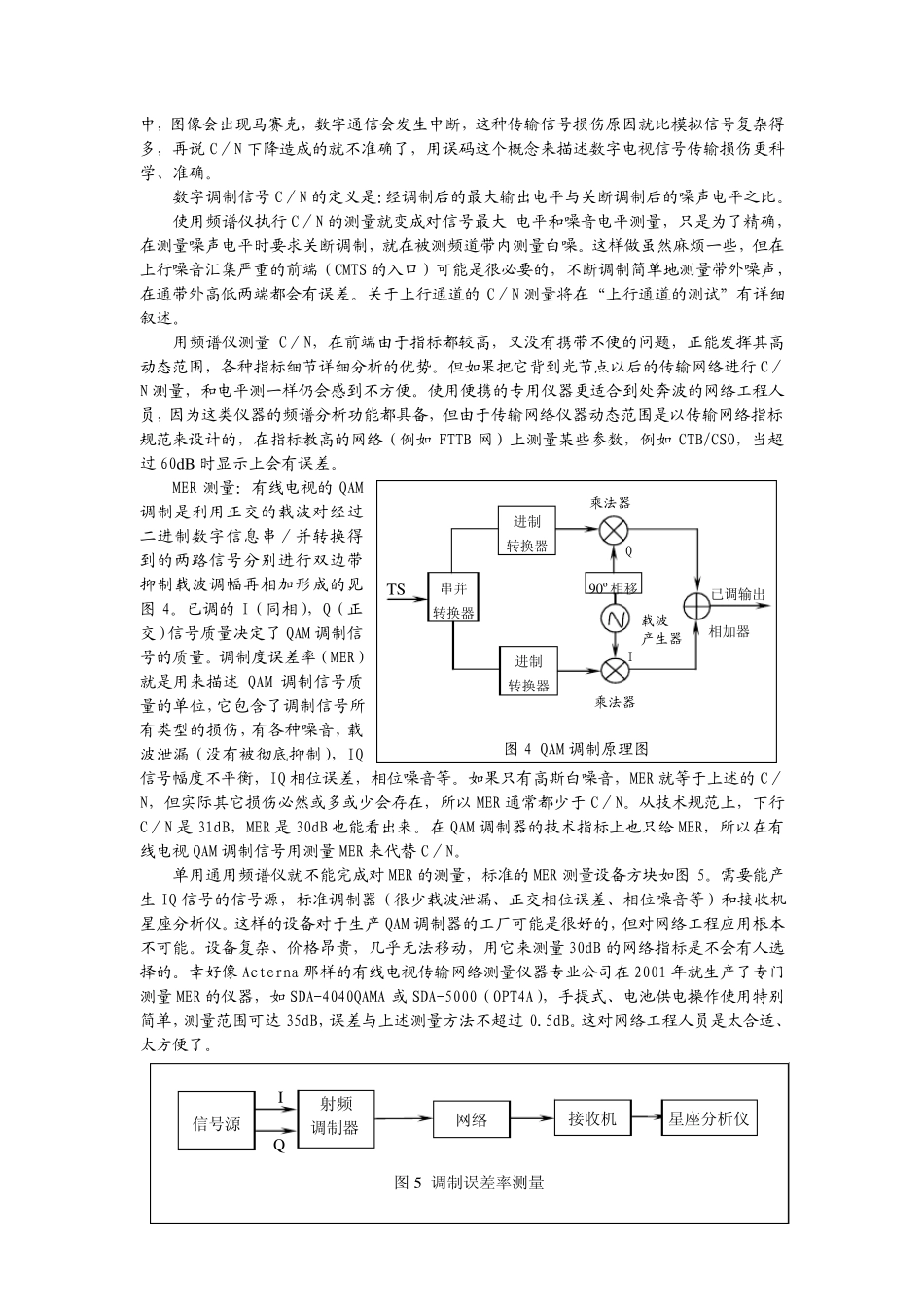

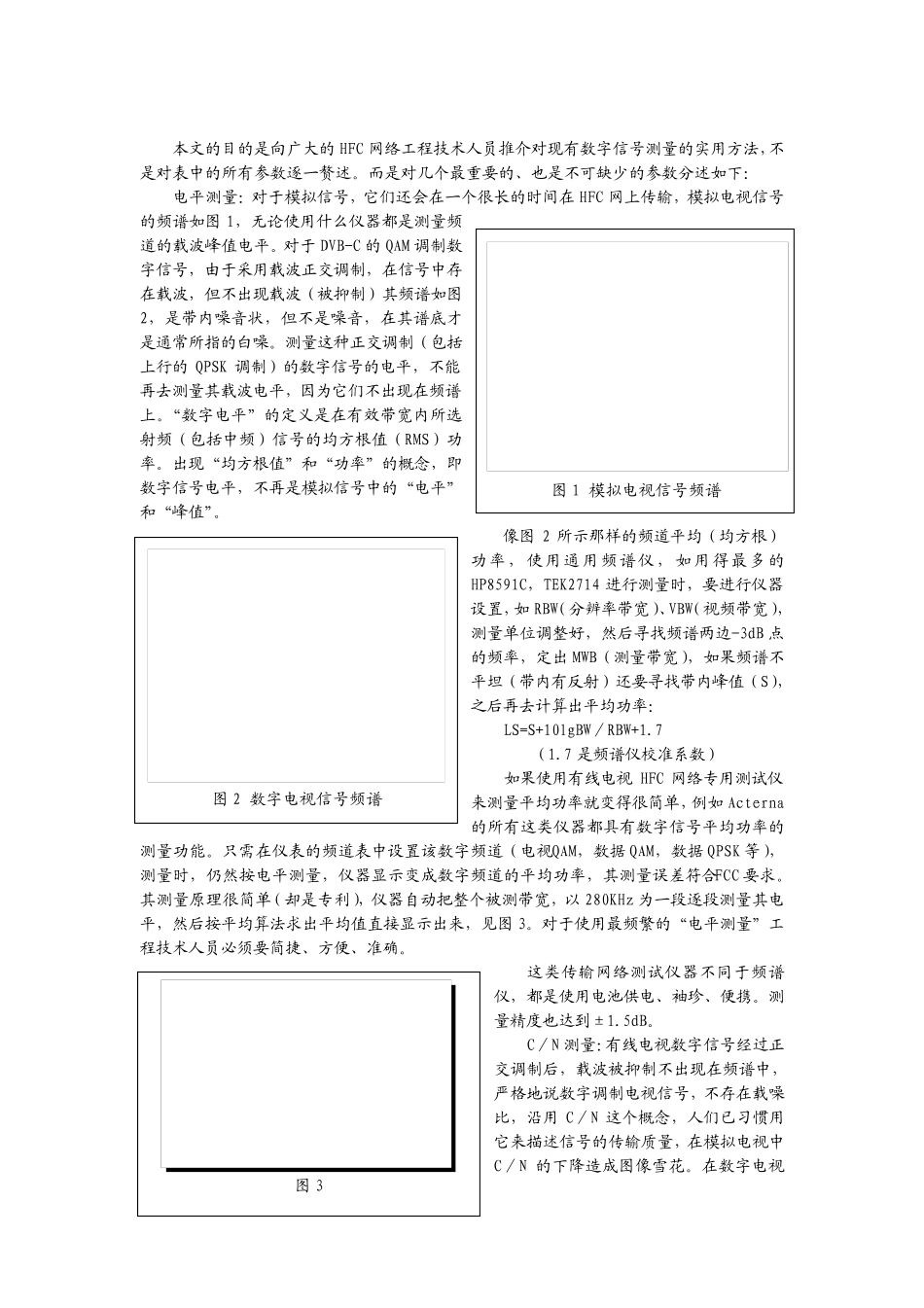

HFC 网上数字信号的测试 刘世享 目前在我国有线电视HFC 网络上传输的数字信号有下行的前端电视QAM 信号和CMTS 数据QAM 信号，上行则主要是CM 或STB 的QPSK 数据信号、还有少量的如电视会议使用的电视QAM 信号。全国大部分省市级有线台都逐步按计划向数字化进军，但测量标准仍是先行后规，主要参考 IEC 标准，详细的参数要求见表一、表二： 表一 数字调制信号的参数要求 技 术 参 数 单位 要 求 备 注 电平 dBμV 47～67 比模拟低 10dB dB 3 数字相邻频道 系统输出口 最大电平差 dB 13 数字频道与 AM-VSB 之间 幅频响应 dB 8 8MHz 内 载噪比 dB 31 HDTV 为 24 误码率 10-4 RS 误码校正前 噪声余量 dB 4 调制误差率 dB 30 长期频率稳定度 kHz +100／-100 HDTV 为+30／-30 单频干扰 dB 35 多频互调干扰 dB 37 相位抖动 度 +5／-5 射频载波的相位噪声 dB／Hz -50／-70 100Hz～10kHz／100kHz 偏移 表二 反向通道的性能要求 技 术 参 数 单位 要 求 备 注 频率范围 MHz 5～65 最大载波电平 dBμV 112 幅频响应 dB +0.25／-0.252MHz 内 误码率 10-4 RS 误码校正前 载噪比 dB 25 BW=1.544MHz 载波干扰比 dB 25 载波侵入功率比 dB 25 BW=2MHz 载波脉冲噪声比 在考虑中 载波交流声调制比 dBc -23 7% 回波值 % 15 群时延变化 ns 150 BW=2MHz 射频载波的相位噪声 dBc／Hz -80 在偏离载波10kHz 处 相位抖动 在考虑中 频率稳定度 kHz +30／-30 本文的目的是向广大的HFC 网络工程技术人员推介对现有数字信号测量的实用方法，不是对表中的所有参数逐一赘述。而是对几个最重要的、也是不可缺少的参数分述如下： 电平测量：对于模拟信号，它们还会在一个很长的时间在 HFC 网上传输，模拟电视信号的频谱如图 1，无论使用什么仪器都是测量频道的载波峰值电平。对于 DVB-C 的QAM 调制数字信号，由于采用载波正交调制，在信号中存在载波，但不出现载波（被抑制）其频谱如图2，是带内噪音状，但不是噪音，在其谱底才是通常所指的白噪。测量这种正交调制（包括上行的QPSK 调制）的数字信号的电平，不能再去测量其载波电平，因为它们不出现在频谱上。“数字电平”的定义是在有效带宽内所选射频（包括中频）信号的均方根值（RMS）功率。出现“均方根值”和“功率”的概念，即数字信号电平，不再是模拟信号中的“电平...
