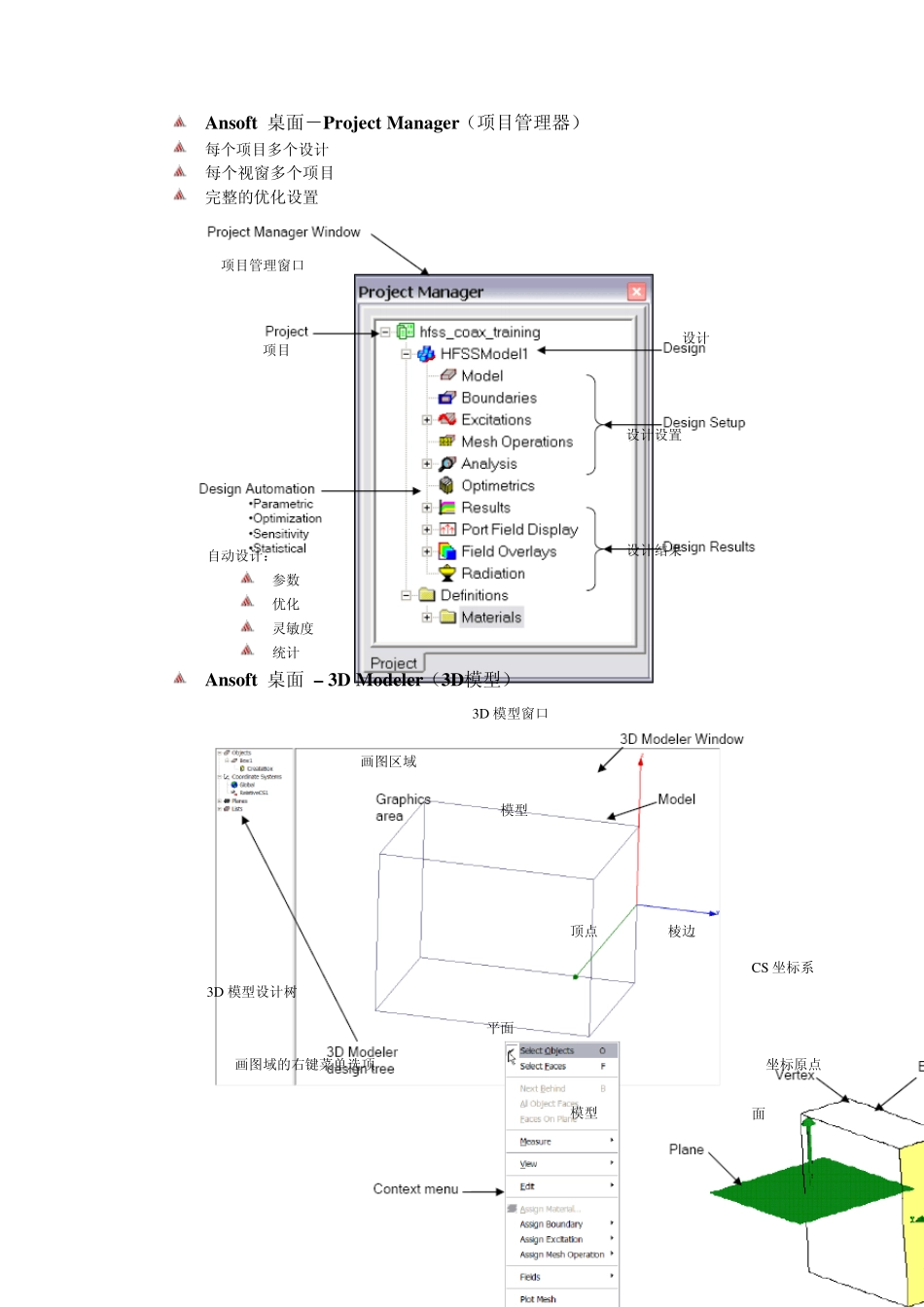

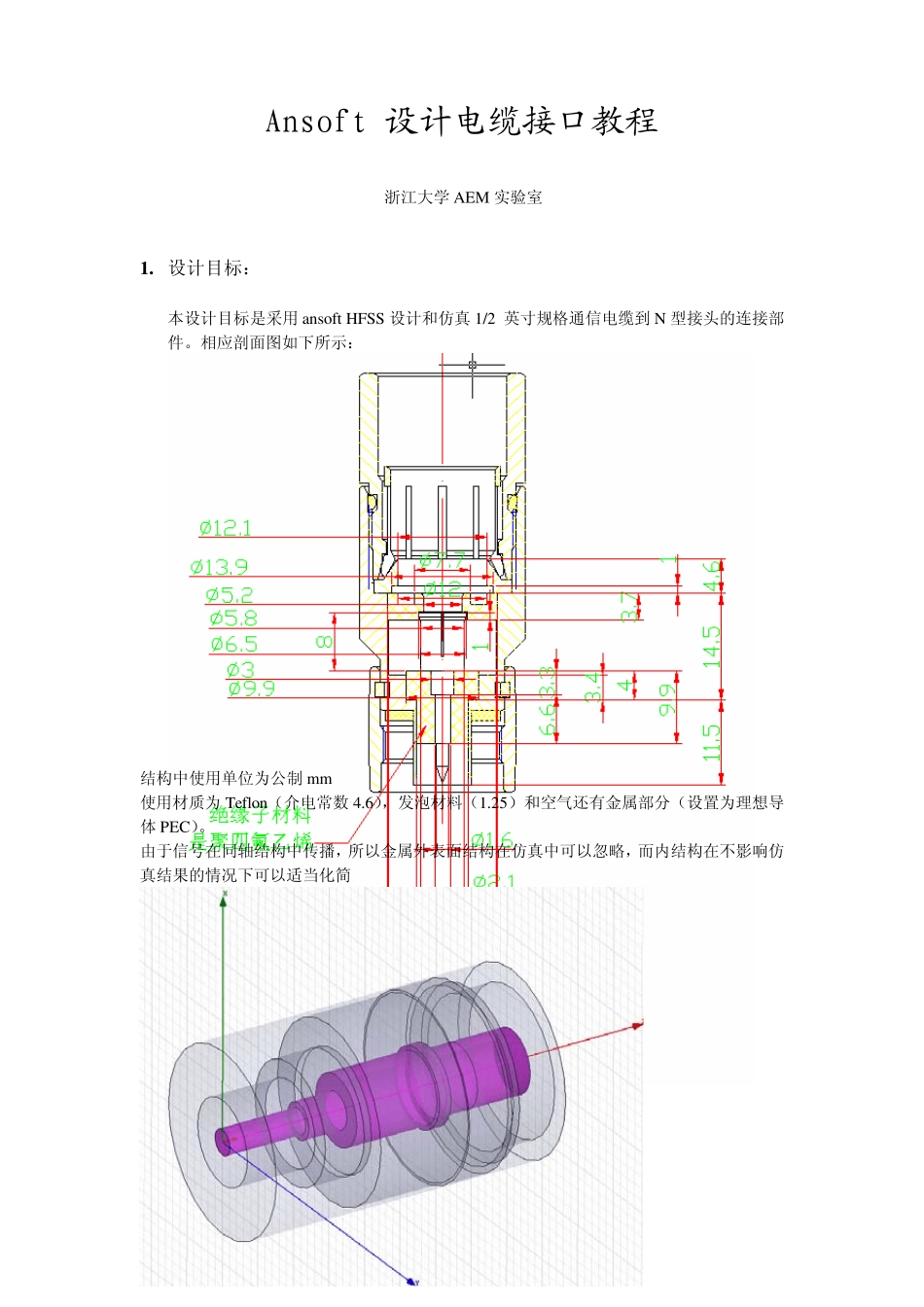

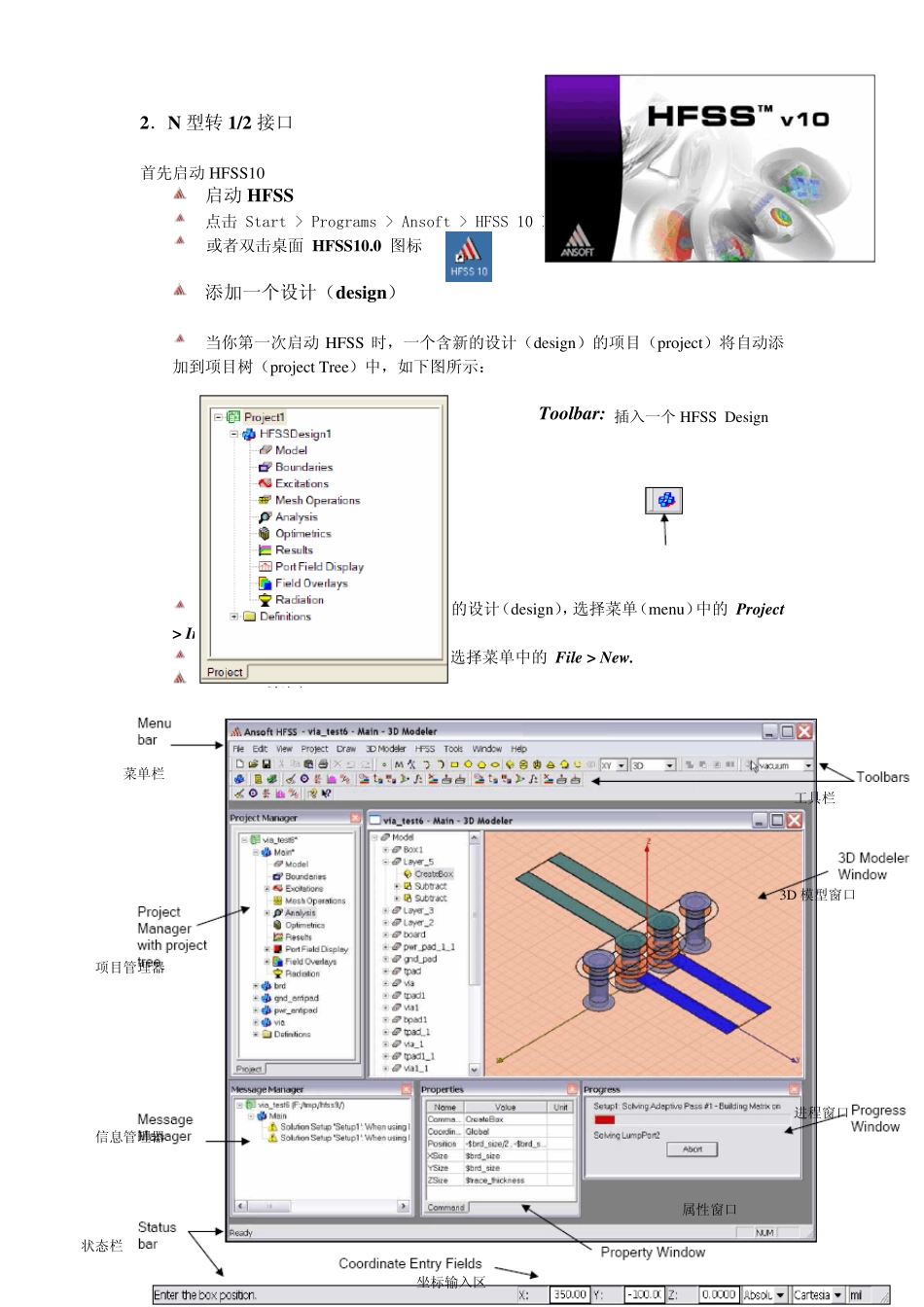

Ansoft 设计电缆接口教程 浙江大学AEM 实验室 1 . 设计目标: 本设计目标是采用ansoft HFSS 设计和仿真 1/2 英寸规格通信电缆到N 型接头的连接部件。相应剖面图如下所示: 结构中使用单位为公制 mm 使用材质为 Teflon(介电常数 4.6),发泡材料(1.25)和空气还有金属部分(设置为理想导体 PEC)。 由于信号在同轴结构中传播,所以金属外表面结构在仿真中可以忽略,而内结构在不影响仿真结果的情况下可以适当化简 2.N 型转1/2 接口 首先启动HFSS10 启动HFSS 点击 Start > Programs > Ansoft > HFSS 10 > HFSS 10 或者双击桌面 HFSS10.0 图标 添加一个设计(design) 当你第一次启动HFSS 时,一个含新的设计(design)的项目(project)将自动添加到项目树(project Tree)中,如下图所示: Toolbar: 插入一个 HFSS Design 在已存在的项目(project)中添加新的设计(design),选择菜单(menu )中的 Project > Insert HFSS Design 手动添加一个含新设计的新项目,选择菜单中的 File > New . Ansoft 桌面 菜单栏 项目管理器 信息管理器 状态栏 坐标输入区 属性窗口 进程窗口 3D 模型窗口 工具栏 Ansoft 桌面-Project Manager(项目管理器) 每个项目多个设计 每个视窗多个项目 完整的优化设置 Ansoft 桌面 – 3D Modeler(3D模型) 项目管理窗口 项目 自动设计: 参数 优化 灵敏度 统计 设计 设计设置 设计结果 3D 模型窗口 模型 画图区域 3D 模型设计树 棱边 顶点 CS坐标系 平面 坐标原点 面 模型 画图域的右键菜单选项 设置求解器类型 选择 Menu 菜单 HFSS > Solution Type 求解类型窗口 1. 选择 Driven Modal 2. 点击 OK 按钮 HFSS-求解器类型 Driven Modal(驱动模式):计算基于S参数的模型。根据波导模式的入射和反射能量计算S矩阵 通用S参数 Driven Terminal(终端驱动):计算基于多导体传输线端口的终端S参数。根据终端电压和电流计算S矩阵 Eigenmode(本征模):计算结构的本征模,谐振。本征模求解器将寻找到结构的谐振频率并计算这些谐振频率上的场 Convergence(收敛) Driven Modal-模型S参数的ΔS Driven Terminal -单个末端或者微分节点的模型S参数的ΔS Eigenmode -ΔF 设置模型单位 1. 选择菜单 3D Modeler > Units 2. 点击 OK 按钮 设置默认的材料特性 1. ...
