HIVIM200MKIII电路深入剖析

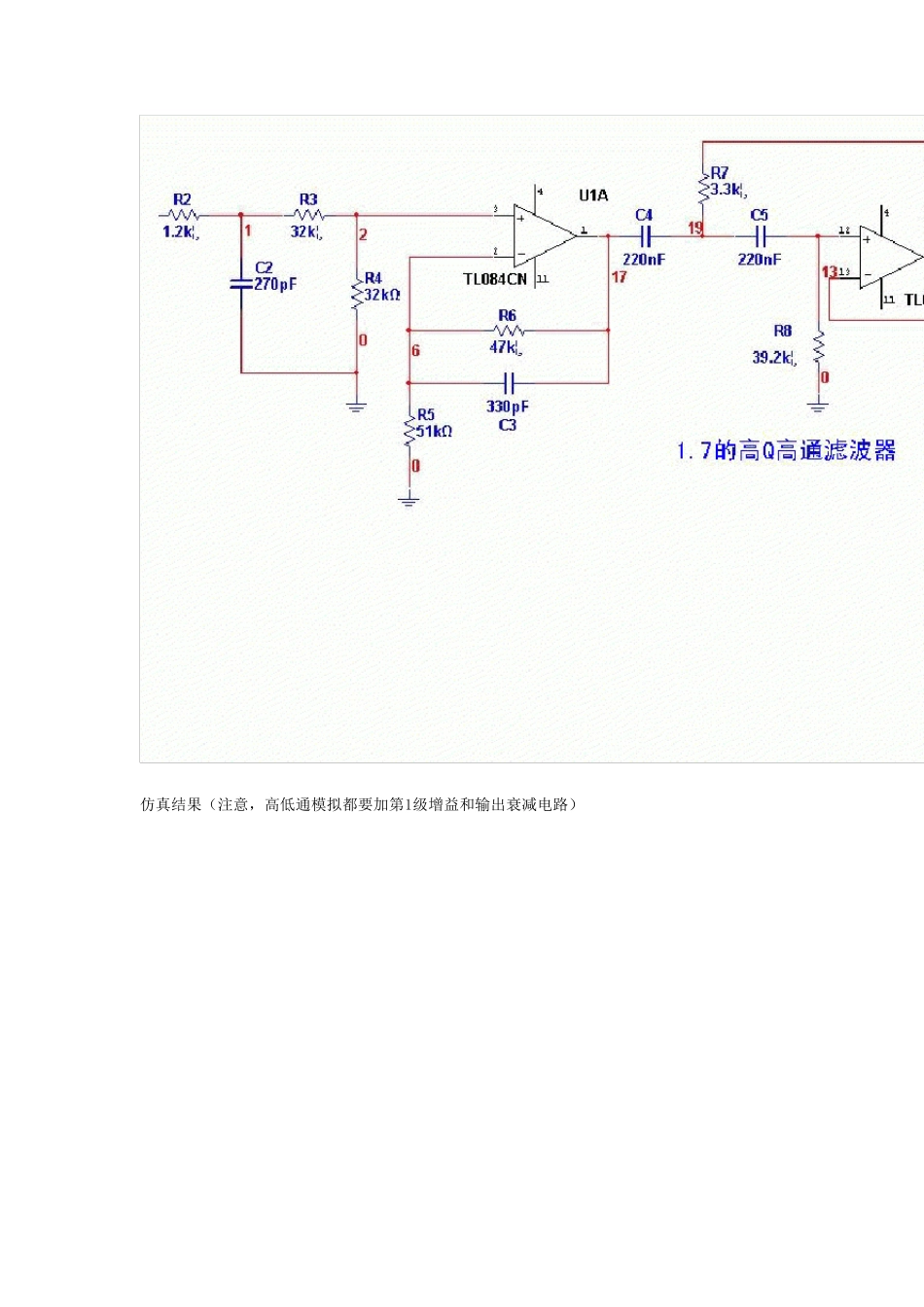

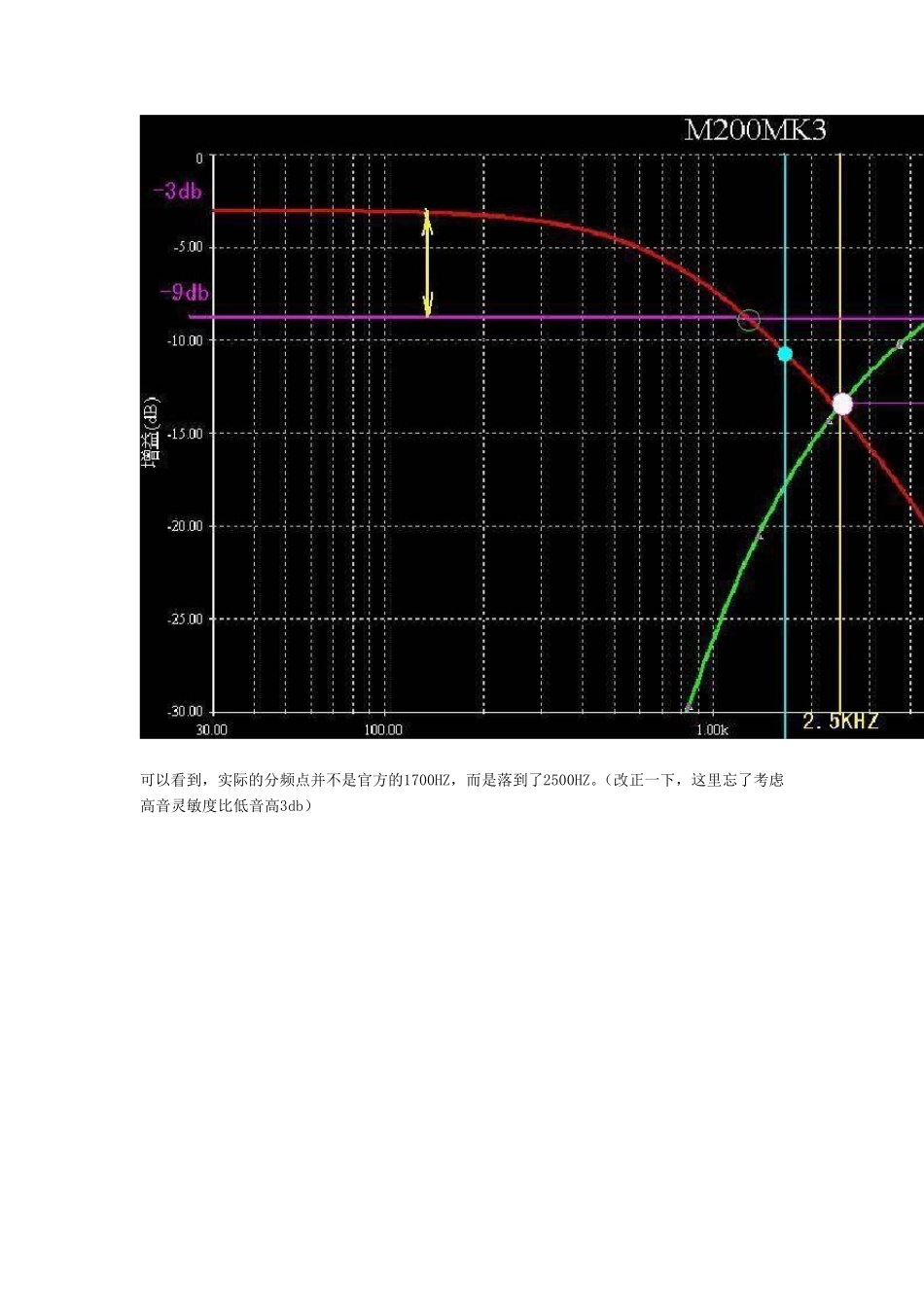

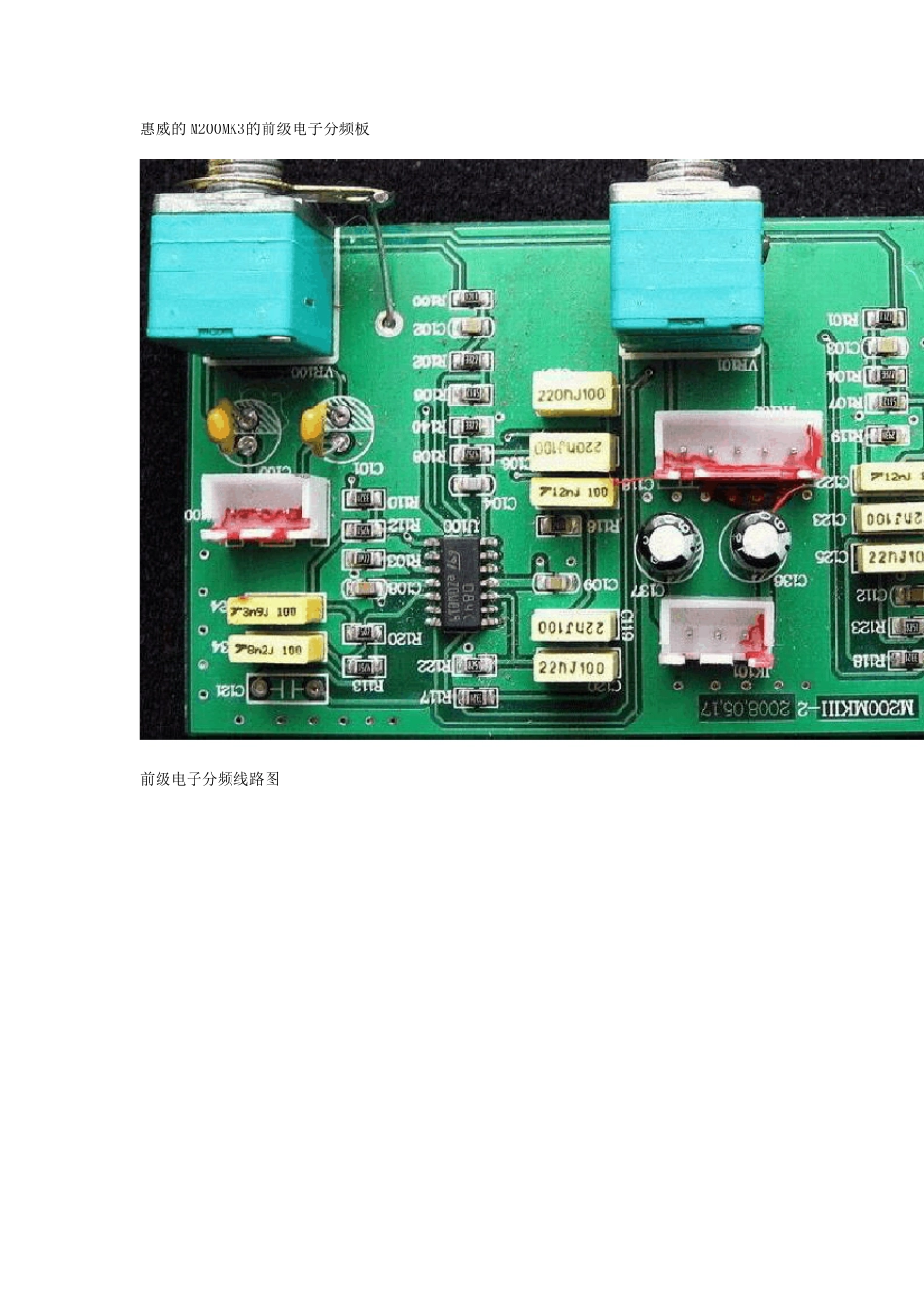

惠威的M200MK3的前级电子分频板 前级电子分频线路图 仿真结果（注意，高低通模拟都要加第1级增益和输出衰减电路） 可以看到，实际的分频点并不是官方的1700HZ，而是落到了2500HZ。（改正一下，这里忘了考虑高音灵敏度比低音高3db） 下面我们就逐一分块分析。 第一级和1080的一样，数值都一样，跳过。过来就是一个高Q 高通滤波器，这正是解决了惠威多年来低音肥烂的顽疾之“法宝”。Q 值1.7，65HZ 处提升。50HZ 以下陡峭切除，快刀斩乱麻，一切都“清静”了。另外注意一点，这本身就是一个-12db 的滤波器， 低音喇叭工作在比其它频段低12db 的地带，轻松自如，彻底和“肥烂”拜拜。 说到这里1080MK2也是一样的 -12db 高通高Q 滤波器。提升段在75HZ，Q 值高达1.9.（低音发硬的根源）。 再过 来 就 是 高 低 通 了 。 低 通 很 有 意 思 ， 不 是 采 用 了 和 1080MK2一 样 的 -18db 滤 波 器 ， 拿 掉 了 一 枚 电容 。 构 成 一 个 -12db 的 2阶 低 通 滤 波 器 。 但 是 大 家 注 意 到 ， 实 物 照 片 里 是 有 这 枚 电 容 接 位 的 。 说明 原 始 设 计 是 有 的 ， 但 在 成 品 里 ， 还 是 拿 掉 了 。 原 因 估 计 是 为 了 和 -18db 的 高 通 衔 接 好 ， 这 样 最后 的 分 频 点 就 落 在 了 2500HZ 附 近 。 顺 带 说 下 ， 2款 的 箱 子 的 分 频 电 路 其 实 一 样 的 ， M200MK3又 做了 微 调 。 低 通 通 道 2者 都 不 是 常 见 的 巴 特 沃 斯 滤 波 器 在 截 止 频 带 处 陡 峭 衰 减 ， 而 是 缓 慢 滚 降 ， 这是 有 原 因 的 ， 减 免 了 一 些 频 率 补 偿 ， 比 如 障 板 补 偿 。 节 省 了 元 件 。 高 通 ， 结 构 和 1080一 样 ， -18db。 1阶 无 源 ， 2阶 -12db 有 源 ， 也 带 均 衡 补 偿 ， 不 是 常 见 的 巴 特 陡峭 滤 除 曲 线 。 这 里 有 张TN25的 高 音 原 厂 曲 线 ， 资 料参数上表明 ， 1500HZ 就 进入谐振了 。 那么1080MK2是 用 了 结 构 和 TN25一 样 的 简化版TN25III， 那只会比 TN25差， 不 会比 其 强， 可为 何1080MK2分 频 点 “非要”定在 就 要出乱子 的 1700HZ 附 近 ？好 了 ， 下 面有 张 2者 的 高 通 滤 波对比 ， 大 家 自己找 答 案 吧 。
