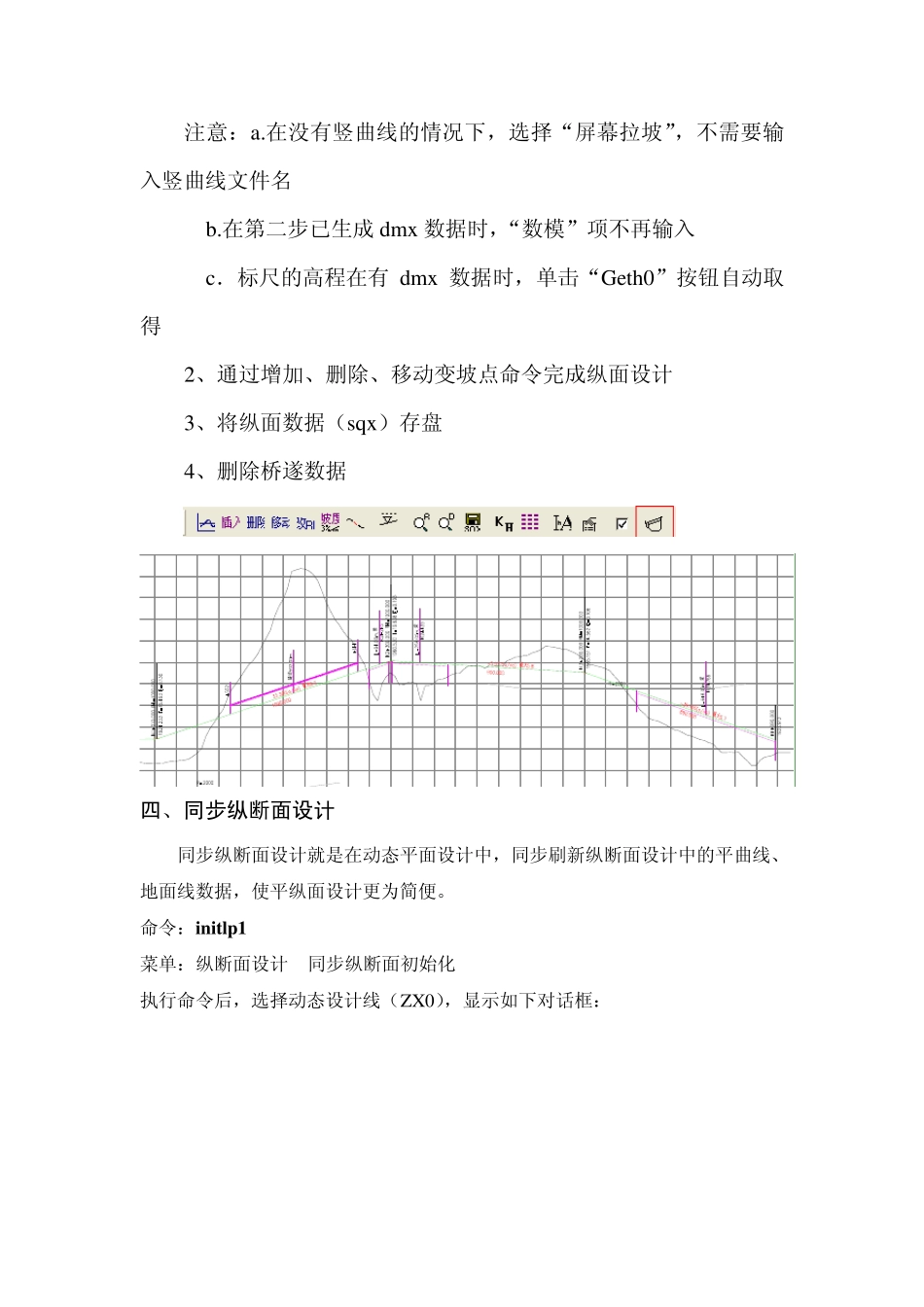

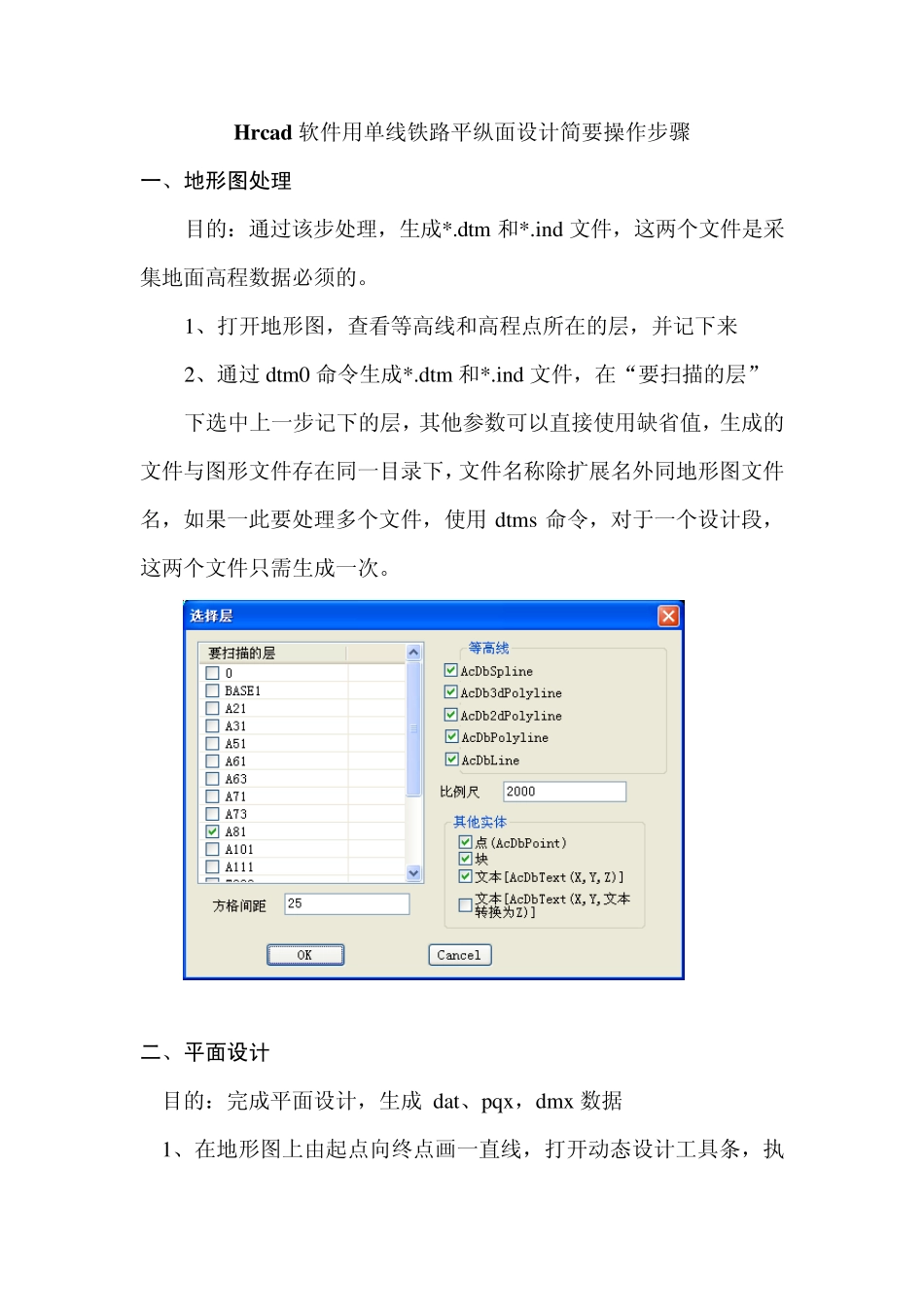

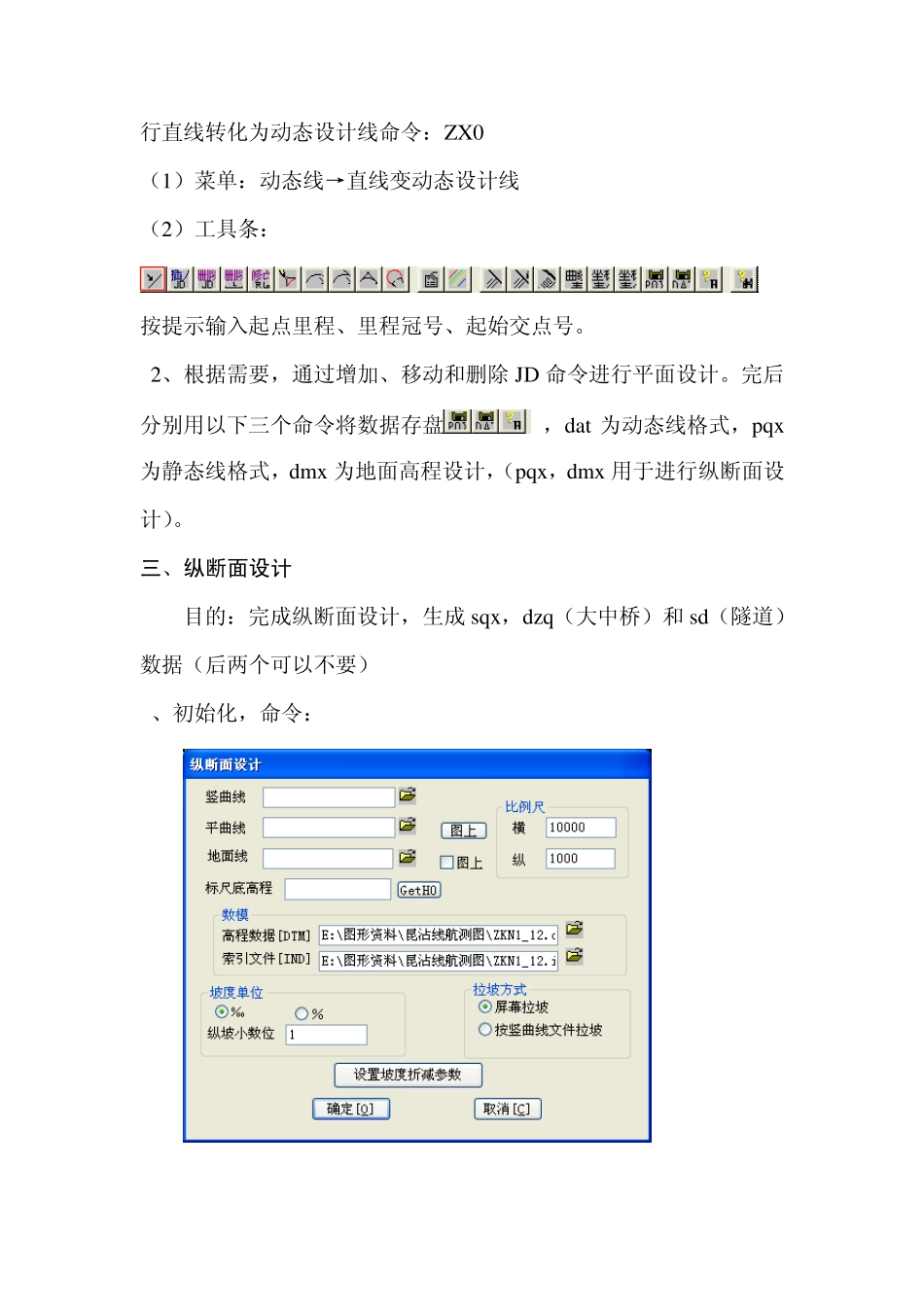

Hrcad 软件用单线铁路平纵面设计简要操作步骤 一、地形图处理 目的：通过该步处理，生成*.dtm 和*.ind 文件，这两个文件是采集地面高程数据必须的。 1、打开地形图，查看等高线和高程点所在的层，并记下来 2、通过dtm0 命令生成*.dtm 和*.ind 文件，在“要扫描的层” 下选中上一步记下的层，其他参数可以直接使用缺省值，生成的文件与图形文件存在同一目录下，文件名称除扩展名外同地形图文件名，如果一此要处理多个文件，使用dtms 命令，对于一个设计段，这两个文件只需生成一次。 二、平面设计 目的：完成平面设计，生成 dat、pqx ，dmx 数据 1、在地形图上由起点向终点画一直线，打开动态设计工具条，执行直线转化为动态设计线命令：ZX0 （1）菜单：动态线→直线变动态设计线 （2）工具条： 按提示输入起点里程、里程冠号、起始交点号。 2、根据需要，通过增加、移动和删除 JD 命令进行平面设计。完后分别用以下三个命令将数据存盘，dat 为动态线格式，pqx为静态线格式，dmx 为地面高程设计，（pqx，dmx 用于进行纵断面设计）。 三、纵断面设计 目的：完成纵断面设计，生成 sqx，dzq（大中桥）和 sd（隧道）数据（后两个可以不要） 1、初始化，命令：INITLP 注意：a.在没有竖曲线的情况下，选择“屏幕拉坡”，不需要输入竖曲线文件名 b.在第二步已生成 dmx 数据时，“数模”项不再输入 c．标尺的高程在有dmx 数据时，单击“Geth0”按钮自动取得 2、通过增加、删除、移动变坡点命令完成纵面设计 3、将纵面数据（sqx ）存盘 4、删除桥遂数据 四、同步纵断面设计 同步纵断面设计就是在动态平面设计中，同步刷新纵断面设计中的平曲线、地面线数据，使平纵面设计更为简便。 命令：initlp1 菜单：纵断面设计->同步纵断面初始化 执行命令后，选择动态设计线（ZX0），显示如下对话框： 1、“竖曲线”如果设计过纵断面，仅修改，即有 sqx 文件时输入，输入竖曲线文件后，请选中“拉坡方式->按竖曲线文件拉坡” 2、“数模”：输入第一步生成的文件 3、“比例尺”、“坡度单位”根据需要选择 4、如果设计中需要同步化分桥隧范围，请输入控制数据，并选择“同步生成桥隧” 纵断面设计其他操作同“第三步” 五、生成标准铁路纵断面图 以上平面设计过程，可以生成平曲线数据（dat 或 pqx ）、坡度数据(sqx )、地面线数据(dmx )和桥隧插旗数据，这些数据暂简称“公路数据”,可以通过这些数据生成...
