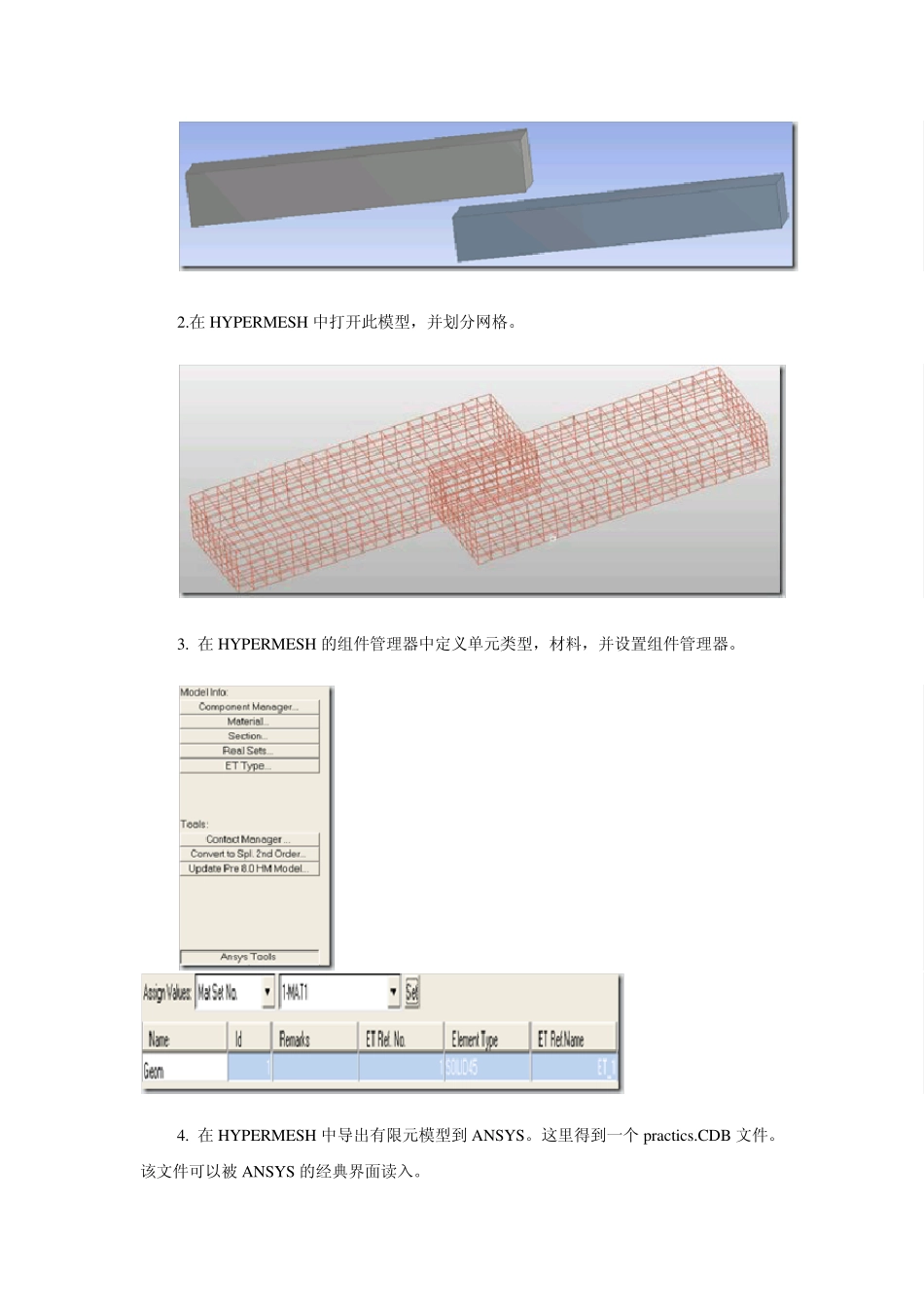

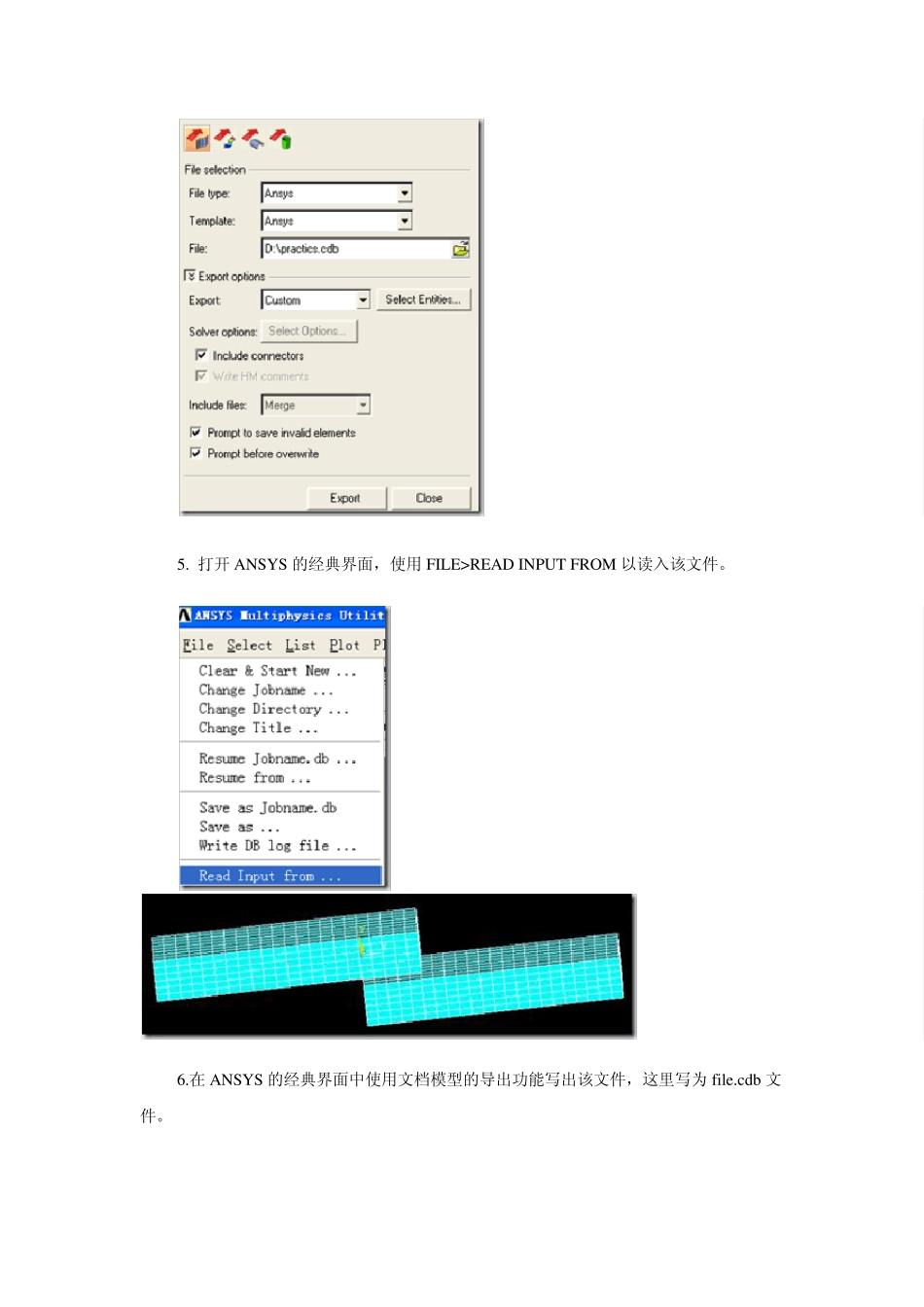

HYPERMESH 与 ANSYS WORKBENCH 的联合仿真 (2012-10-20 07:27:32) 转载▼ 标签： ansys 分类： CAE 在有限元领域，HYPERMESH 是最有名气的网格划分软件，而 ANSYS WORKBENCH是性能卓越的多物理场耦合分析软件，如何实现强强联合，使得可以用HYPERMESH 对模型进行网格划分，然后导入到ANSYS WORKBENCH 中进行分析，引起了许多CAE 工程师的关注。但是无论是网络媒体，还是从公开发表的文献上，还没有看到相关的例子。有鉴于此，笔者对此问题进行探索，找到了一条合适的道路。下面从一个例子出发，一步步地说明如何使用二者进行联合仿真。 例子如下。两根悬臂梁A 和 B，一根在另外一根的上方，而二者之间略有间隙。现在左边悬臂梁上施加向下的均布载荷，考察当载荷集度渐渐增加时，该悬臂梁是如何压迫下边的悬臂梁，从而导致其发生变形的。 使用二者进行联合仿真的操作主要步骤如下： 1.在任何一款三维软件(如 SOLIDWORKS)中创建两根三维悬臂梁如下图所示，并另存为 *.stp 格式文件。 2.在HYPERMESH 中打开此模型，并划分网格。 3. 在HYPERMESH 的组件管理器中定义单元类型，材料，并设置组件管理器。 4. 在HYPERMESH 中导出有限元模型到 ANSYS。这里得到一个 practics.CDB 文件。该文件可以被 ANSYS 的经典界面读入。 5. 打开ANSYS 的经典界面，使用FILE>READ INPUT FROM 以读入该文件。 6.在 ANSYS 的经典界面中使用文档模型的导出功能写出该文件，这里写为 file.cdb 文件。 7.打开ANSYS WORKBENCH 的主界面，并拖入一个Finite Element Modeler 组件。 8.在 Finite Element Modeler 读入file.cdb 文件。 9.打开Finite Element Modeler，得到的有限元模型如下。 10.在Finite Element Modeler 中生成一个初始的三维模型。 则该三维模型以及前面的有限元模型可以被 WORKBENCH 的其它应用程序使用。下面接着示范在MECHANICAL 中的使用。 11.在WORKBENCH 中创建一个静力学分析。 12. 把Finite Element Modeler 中的model 单元格拖到static stru ctu ral 中的model 单元格，建立关系。 13.更新 Finite Element Modeler。 14.打开 static stru ctu ral. 1 5 .添加固定端边界条件，并施加载荷。 1 6 .进行分析并查看位移云图。 也可以查看应力云图 由此该问题求解结束。 可见，使用上述方式，可以结合二者的优点，从而可以对一个复杂问题进行高效的仿真。实际上，就一般的问题而言，使用 ANSYS WORKBENCH 已经足够，不需要动用HYPERMESH 的大驾以划分网格。只是对于非常复杂的模型，此时网格的质量对于结果影响重大时，才需要这样操作。
