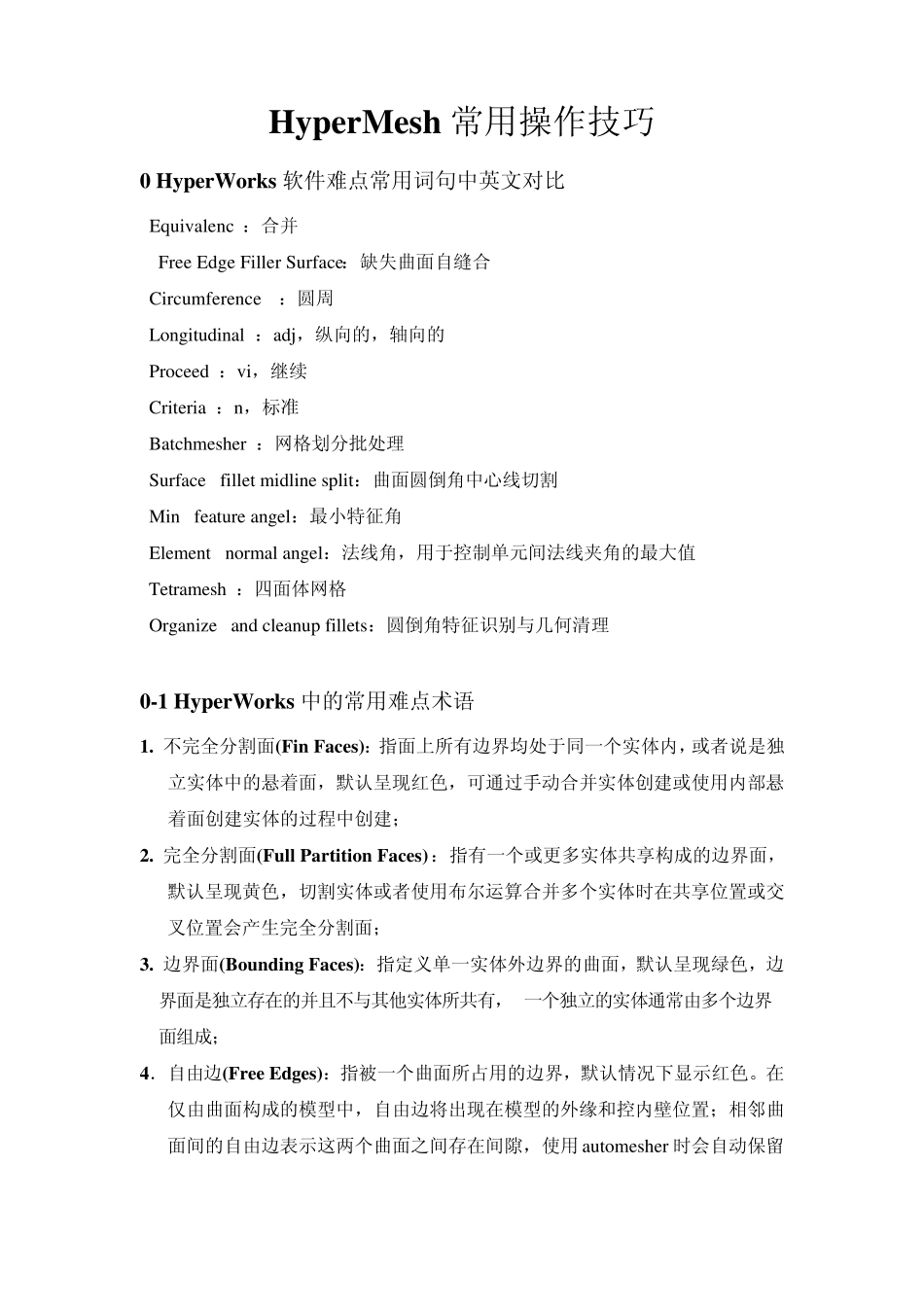

HyperMesh常用操作技巧_第1页
1/36

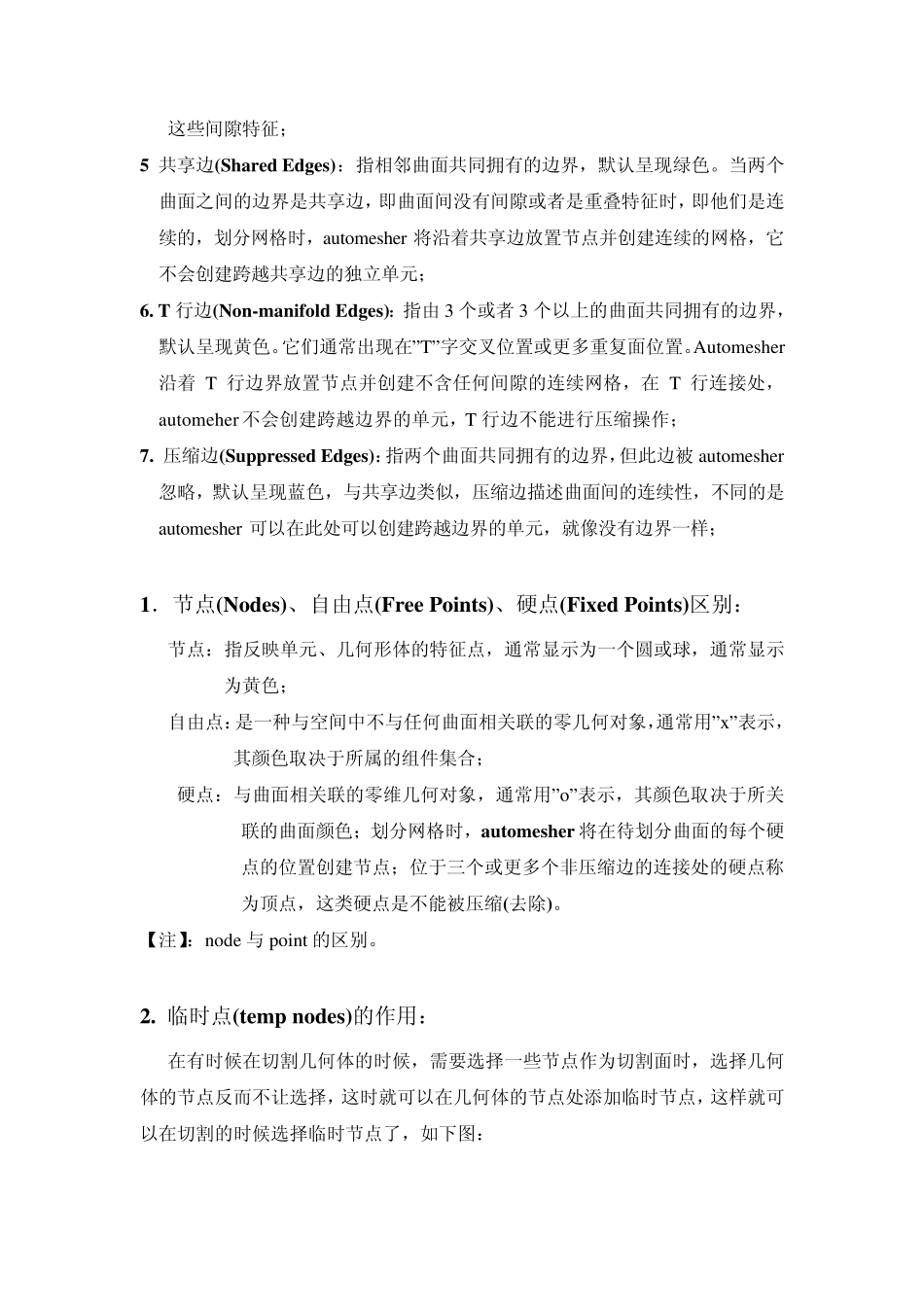

HyperMesh常用操作技巧_第2页
2/36

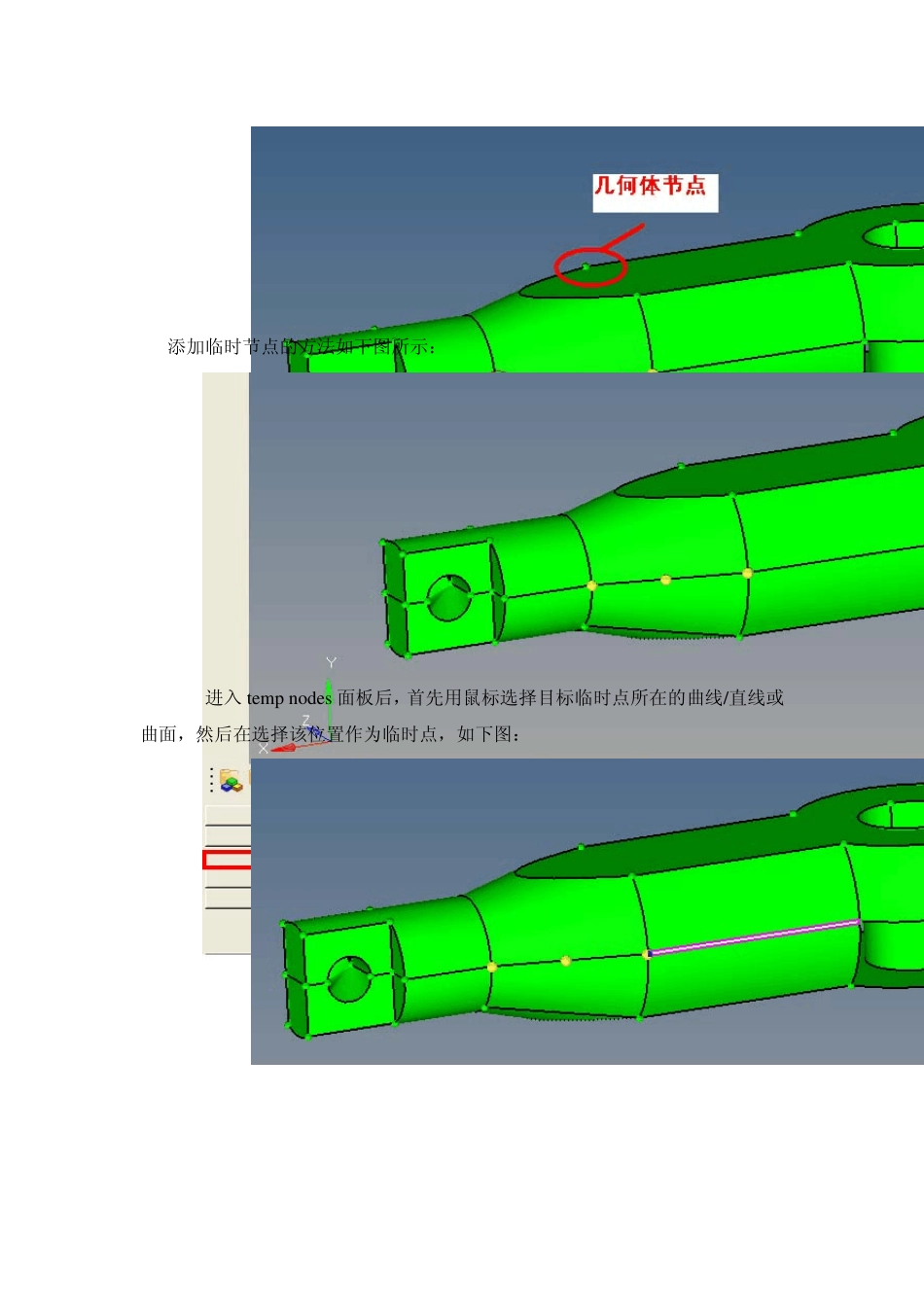

HyperMesh常用操作技巧_第3页
3/36
HyperMesh 常用操作技巧 0 HyperWorks 软件难点常用词句中英文对比 Equivalenc :合并 Free Edge Filler Surface:缺失曲面自缝合 Circumference :圆周 Longitudinal :adj,纵向的,轴向的 Proceed :vi,继续 Criteria :n,标准 Batchmesher :网格划分批处理 Surface fillet midline split:曲面圆倒角中心线切割 Min feature angel:最小特征角 Element normal angel:法线角,用于控制单元间法线夹角的最大值 Tetramesh :四面体网格 Organize and cleanup fillets:圆倒角特征识别与几何清理 0-1 HyperWorks 中的常用难点术语 1. 不完全分割面(Fin Faces):指面上所有边界均处于同一个实体内,或者说是独立实体中的悬着面,默认呈现红色,可通过手动合并实体创建或使用内部悬着面创建实体的过程中创建; 2. 完全分割面(Full Partition Faces):指有一个或更多实体共享构成的边界面,默认呈现黄色,切割实体或者使用布尔运算合并多个实体时在共享位置或交叉位置会产生完全分割面; 3. 边界面(Bounding Faces):指定义单一实体外边界的曲面,默认呈现绿色,边界面是独立存在的并且不与其他实体所共有, 一个独立的实体通常由多个边界面组成; 4.自由边(Free Edges):指被一个曲面所占用的边界,默认情况下显示红色。在仅由曲面构成的模型中,自由边将出现在模型的外缘和控内壁位置;相邻曲面间的自由边表示这两个曲面之间存在间隙,使用 automesher 时会自动保留这些间隙特征; 5 共享边(Shared Edges):指相邻曲面共同拥有的边界,默认呈现绿色。当两个曲面之间的边界是共享边,即曲面间没有间隙或者是重叠特征时,即他们是连续的,划分网格时,automesher 将沿着共享边放置节点并创建连续的网格,它不会创建跨越共享边的独立单元; 6. T 行边(Non-manifold Edges):指由3 个或者3 个以上的曲面共同拥有的边界,默认呈现黄色。它们通常出现在”T”字交叉位置或更多重复面位置。Automesher沿着T 行边界放置节点并创建不含任何间隙的连续网格,在T 行连接处,automeher不会创建跨越边界的单元,T 行边不能进行压缩操作; 7. 压缩边(Suppressed Edges):指两个曲面共同拥有的边界,但此边被automesher忽略,默认呈现蓝色,与共享边类似,压缩边描述曲面间的连续性,不同的是automesher 可以在此处可以创建跨越边界的单元,就像没有边界一样; 1.节点(Nodes)、自由...
