H型钢生产工艺流程

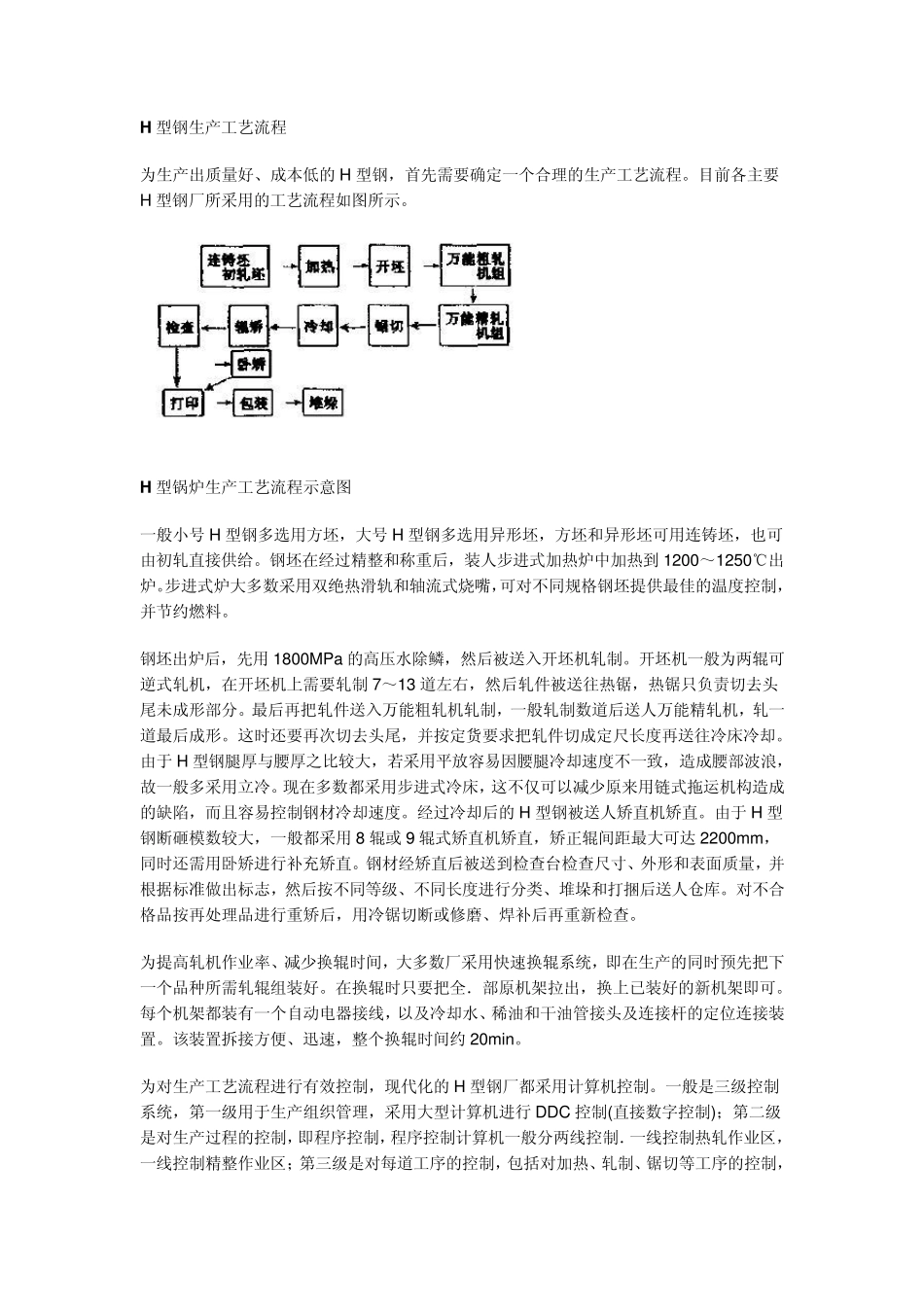

H 型钢生产工艺流程 为生产出质量好、成本低的H 型钢，首先需要确定一个合理的生产工艺流程。目前各主要H 型钢厂所采用的工艺流程如图所示。 H 型锅炉生产工艺流程示意图 一般小号H 型钢多选用方坯，大号H 型钢多选用异形坯，方坯和异形坯可用连铸坯，也可由初轧直接供给。钢坯在经过精整和称重后，装人步进式加热炉中加热到1200～1250℃出炉。步进式炉大多数采用双绝热滑轨和轴流式烧嘴，可对不同规格钢坯提供最佳的温度控制，并节约燃料。 钢坯出炉后，先用1800MPa 的高压水除鳞，然后被送入开坯机轧制。开坯机一般为两辊可逆式轧机，在开坯机上需要轧制 7～13 道左右，然后轧件被送往热锯，热锯只负责切去头尾未成形部分。最后再把轧件送入万能粗轧机轧制，一般轧制数道后送人万能精轧机，轧一道最后成形。这时还要再次切去头尾，并按定货要求把轧件切成定尺长度再送往冷床冷却。由于 H 型钢腿厚与腰厚之比较大，若采用平放容易因腰腿冷却速度不一致，造成腰部波浪，故一般多采用立冷。现在多数都采用步进式冷床，这不仅可以减少原来用链式拖运机构造成的缺陷，而且容易控制钢材冷却速度。经过冷却后的H 型钢被送人矫直机矫直。由于 H 型钢断砸模数较大，一般都采用8 辊或 9 辊式矫直机矫直，矫正辊间距最大可达 2200mm，同时还需用卧矫进行补充矫直。钢材经矫直后被送到检查台检查尺寸、外形和表面质量，并根据标准做出标志，然后按不同等级、不同长度进行分类、堆垛和打捆后送人仓库。对不合格品按再处理品进行重矫后，用冷锯切断或修磨、焊补后再重新检查。 为提高轧机作业率、减少换辊时间，大多数厂采用快速换辊系统，即在生产的同时预先把下一个品种所需轧辊组装好。在换辊时只要把全．部原机架拉出，换上已装好的新机架即可。每个机架都装有一个自动电器接线，以及冷却水、稀油和干油管接头及连接杆的定位连接装置。该装置拆接方便、迅速，整个换辊时间约 20min。 为对生产工艺流程进行有效控制，现代化的H 型钢厂都采用计算机控制。一般是三级控制系统，第一级用于生产组织管理，采用大型计算机进行 DDC 控制(直接数字控制)；第二级是对生产过程的控制，即程序控制，程序控制计算机一般分两线控制．一线控制热轧作业区，一线控制精整作业区；第三级是对每道工序的控制，包括对加热、轧制、锯切等工序的控制，一般采用微型机进行控制。各工序微型机反应的生产信息通过中间计算机反映给各自的程序控制机，经...
