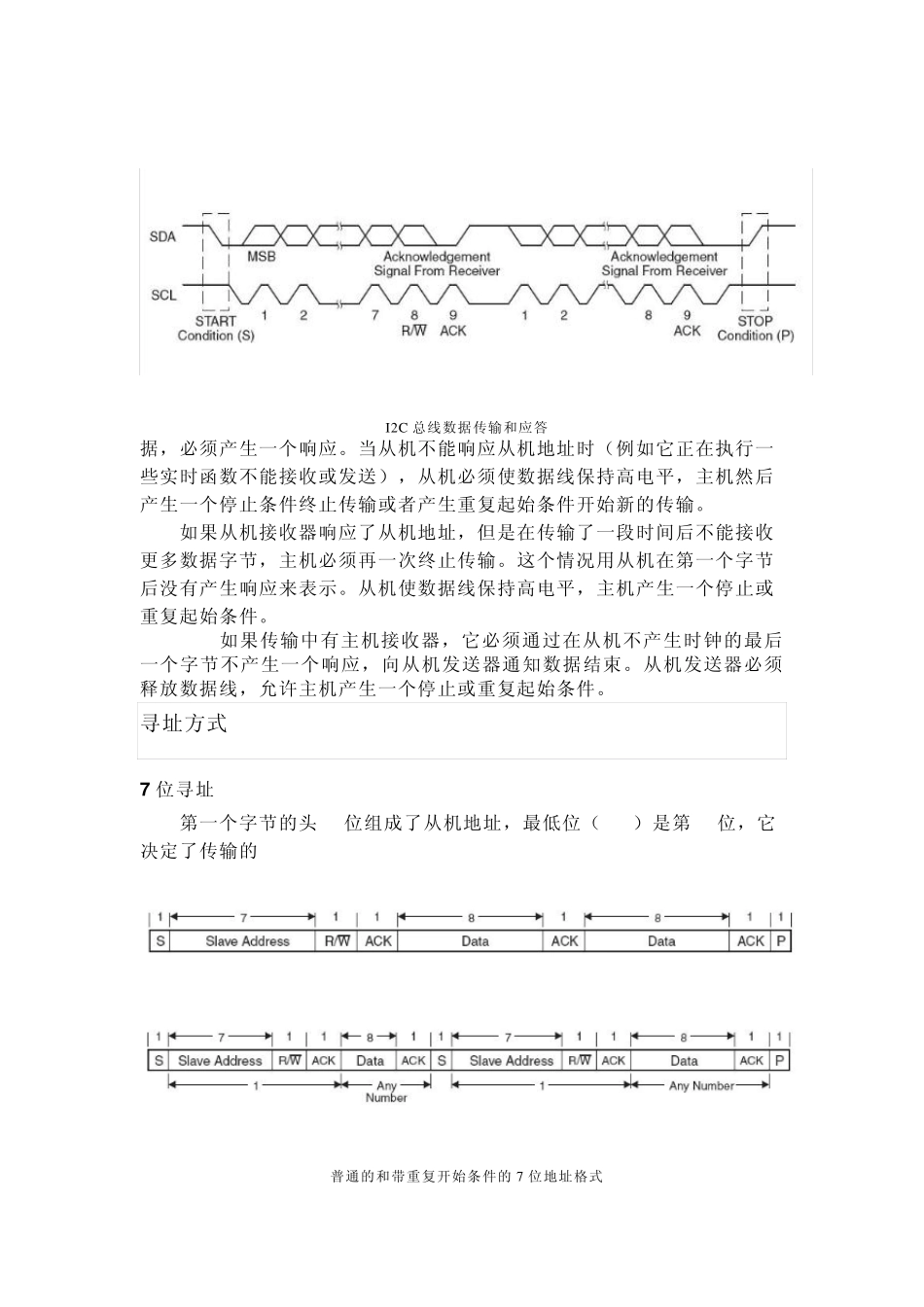

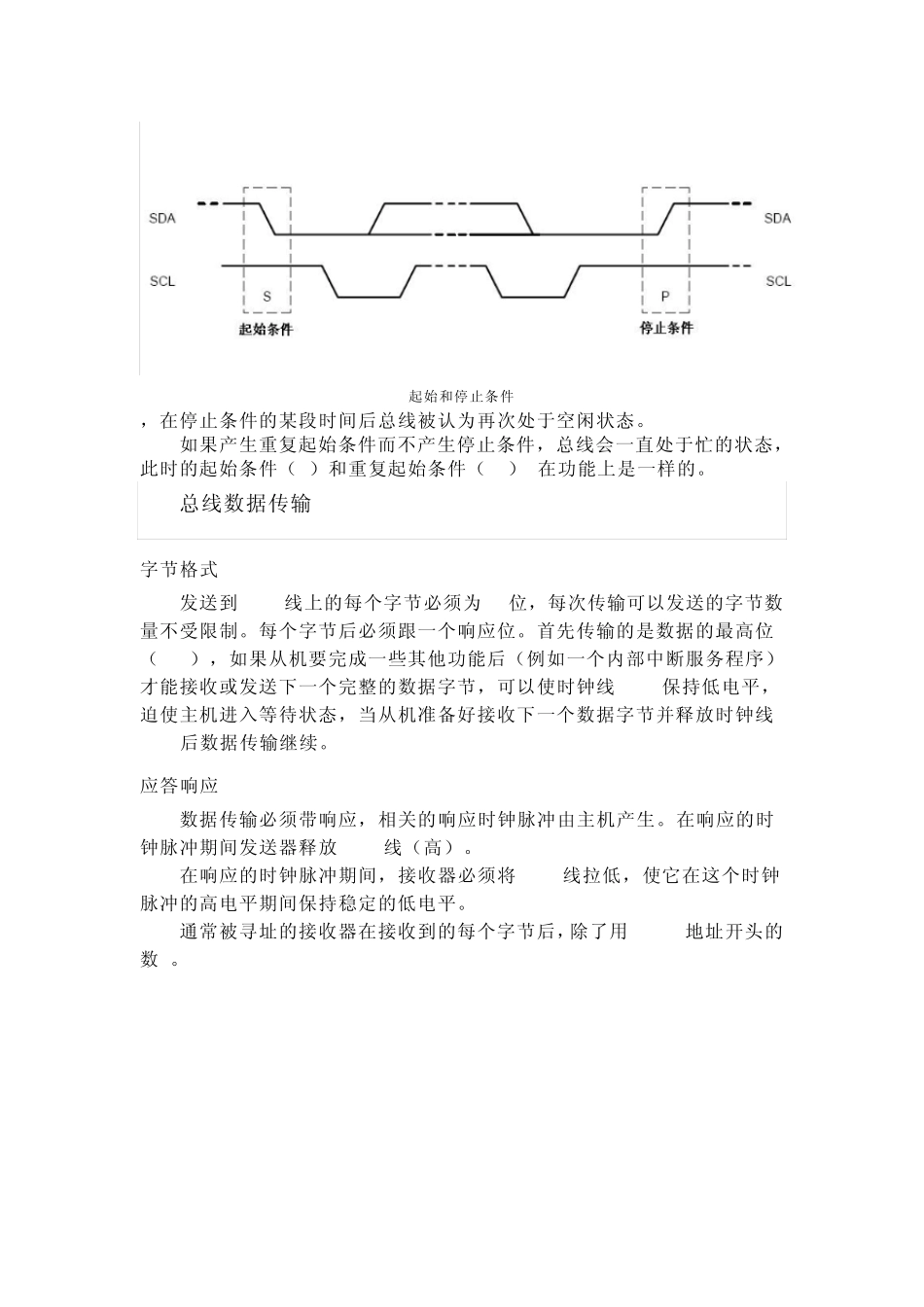

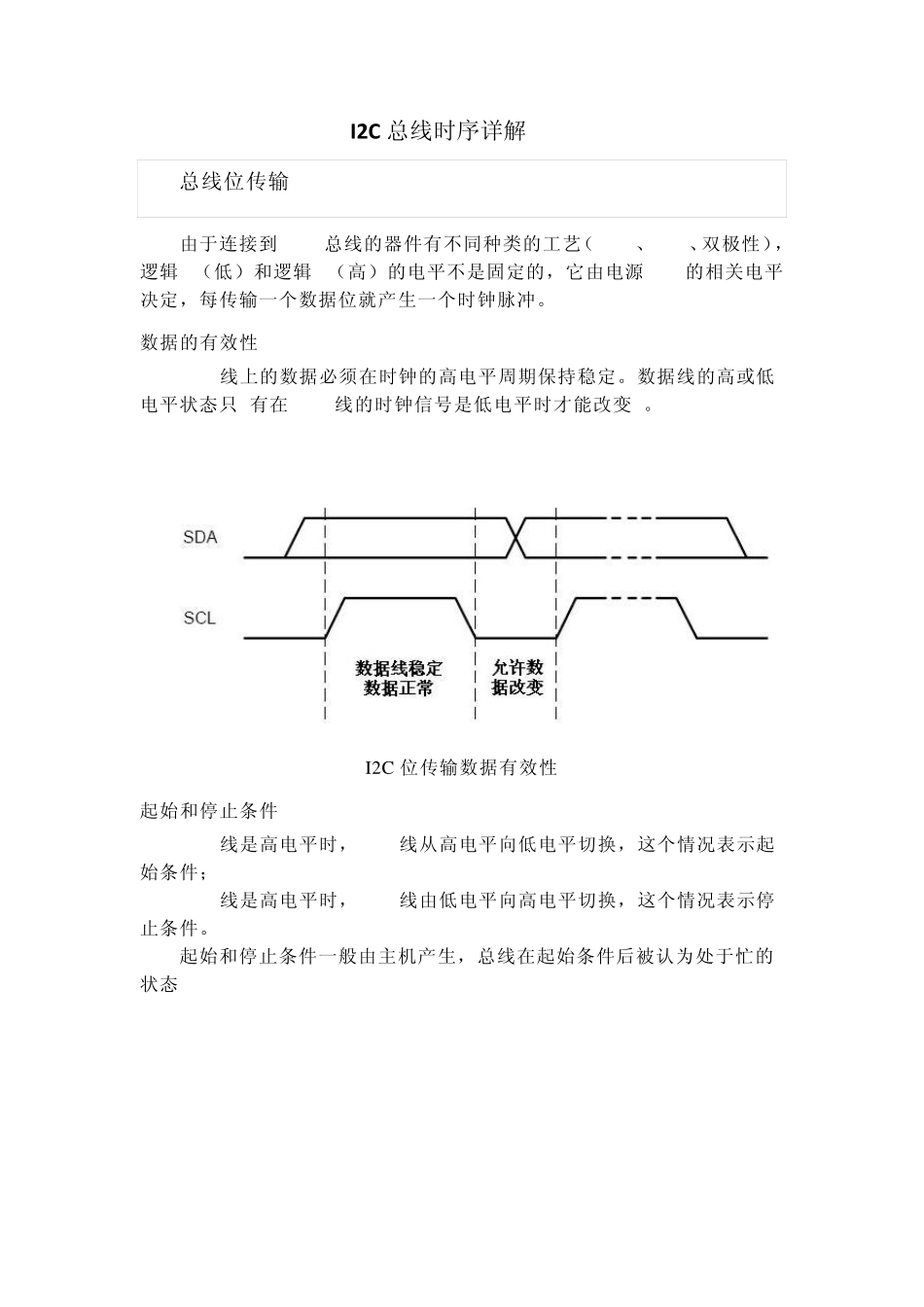

I2C 总线时序详解 I2C总线位传输 由于连接到I2C 总线的器件有不同种类的工艺(CMOS、NMOS、双极性),逻辑 0(低)和逻辑 1(高)的电平不是固定的,它由电源 VCC的相关电平决定,每传输一个数据位就产生一个时钟脉冲。 数据的有效性 SDA 线上的数据必须在时钟的高电平周期保持稳定。数据线的高或低电平状态只 有在 SCL 线的时钟信号是低电平时才能改变 。 I2C 位传输数据有效性 起始和停止条件 SCL 线是高电平时,SDA 线从高电平向低电平切换,这个情况表示起始条件; SCL 线是高电平时,SDA 线由低电平向高电平切换,这个情况表示停止条件。 起始和停止条件一般由主机产生,总线在起始条件后被认为处于忙的状态 起始和停止条件 ,在停止条件的某段时间后总线被认为再次处于空闲状态。 如果产生重复起始条件而不产生停止条件,总线会一直处于忙的状态,此时的起始条件(S)和重复起始条件(Sr) 在功能上是一样的。 I2C总线数据传输 字节格式 发送到 SDA 线上的每个字节必须为8 位,每次传输可以发送的字节数量不受限制。每个字节后必须跟一个响应位。首先传输的是数据的最高位(MSB),如果从机要完成一些其他功能后(例如一个内部中断服务程序)才能接收或发送下一个完整的数据字节,可以使时钟线SCL 保持低电平,迫使主机进入等待状态,当从机准备好接收下一个数据字节并释放时钟线SCL 后数据传输继续。 应答响应 数据传输必须带响应,相关的响应时钟脉冲由主机产生。在响应的时钟脉冲期间发送器释放 SDA 线(高)。 在响应的时钟脉冲期间,接收器必须将 SDA 线拉低,使它在这个时钟脉冲的高电平期间保持稳定的低电平。 通常被寻址的接收器在接收到的每个字节后,除了用 CBUS 地址开头的数 。 I2C 总线数据传输和应答 据,必须产生一个响应。当从机不能响应从机地址时(例如它正在执行一些实时函数不能接收或发送),从机必须使数据线保持高电平,主机然后产生一个停止条件终止传输或者产生重复起始条件开始新的传输。 如果从机接收器响应了从机地址,但是在传输了一段时间后不能接收更多数据字节,主机必须再一次终止传输。这个情况用从机在第一个字节后没有产生响应来表示。从机使数据线保持高电平,主机产生一个停止或重复起始条件。 如果传输中有主机接收器,它必须通过在从机不产生时钟的最后一个字节不产生一个响应,向从机发送器通知数据结束。从机发送器必须释放数据线,允许主机...
