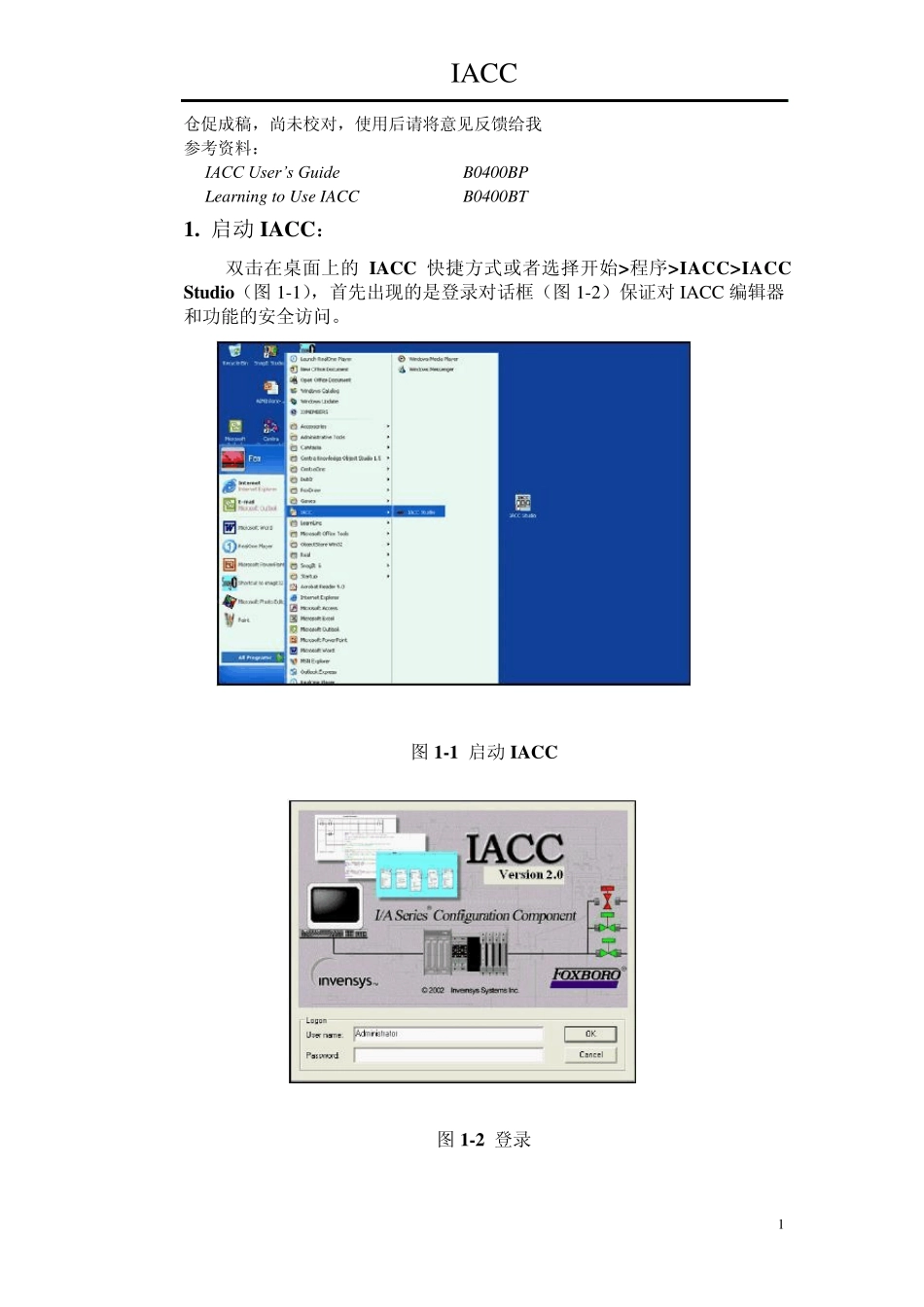

IACC 1 仓促成稿，尚未校对，使用后请将意见反馈给我 参考资料： IACC User’s Guide B0400BP Learning to Use IACC B0400BT 1. 启动IACC： 双击在桌面上的IACC 快捷方式或者选择开始>程序>IACC>IACC Stu dio（图1-1），首先出现的是登录对话框（图1-2）保证对IACC 编辑器和功能的安全访问。 图1-1 启动IACC 图1-2 登录 I/A Series 2 当IACC 软件是第一次被安装的时候，Administrator 就是唯一的使用者，没有密码。管理者可以使用IACC 所有的功能包括系统外的功能配置。参见第六章“保护项目数据库”了解关于安全设定。输入你的用户名和密码再点击 O K 。就出现 IACC 的窗口（图 2-1）。 2. IACC 窗口和导航 图 2-1 IACC 窗口和导航 在 IACC 窗口左边的Project Navigator（图 2-1 项目浏览器）使用树型结构来察看项目数据库，这和 Windows 浏览器的文件夹展示很相似。项目浏览器有三页。 System 允许取得为了组态控制策略的资源包括重复使用的目标例如模板、tag 清单和 I/A 的标准库。System 页也用于组织工作空间和管理使用者使用IACC 的功能和特色。 Network 定义网络、硬件和软件。在这一页，你可以看到硬件的层次并且创建和修改硬件和软件目标。弹出菜单提供了一个工具，用IACC 3 来设定硬件和软件的选项。 Plant 由物理站点、项目、工厂装置、生产过程、或者你所选择的任何一种组织方法组成的组态工具。在 Plant 页，你建立一个 Plant Area 对象的层次。每个 Plant Area 可以包含另一个 IACC 目标例如 CSD，Compou nd 和显示文件。在 Plant 页建立的控制目标被自动包含在适当的Sy stem 页。 由Plant 页建立的控制策略自动地分配到你定义的Plant Area。当你的IACC 数据库发展起来并变得越来越复杂时，Plant 页使定位变化或再使用目标变得简单。 所有的信息和警告出现在窗口底部的Ou tpu t 栏。 3．控制策略图形编辑 控制策略图形（Control Strategy Diagram，简称 CSD）建立在 Plant 区域。 Plant Area 页允许你按照使你的工厂有意义，并且对你来说最方便的方法组织结构信息。以及控制策略。 定义一个工厂区： A． 按下在项目浏览器中的Plant 页。 B． 右击在项目浏览器顶部的Plant 对象同时从弹出的快捷菜单中选择New Plant Area。 C． IACC 在 Plant 对象下插入 Plant Area 并自动命名为 Plant Area1。 右击 Pla...
