IBMT40拆机手册

IBMT40拆机手册_第1页

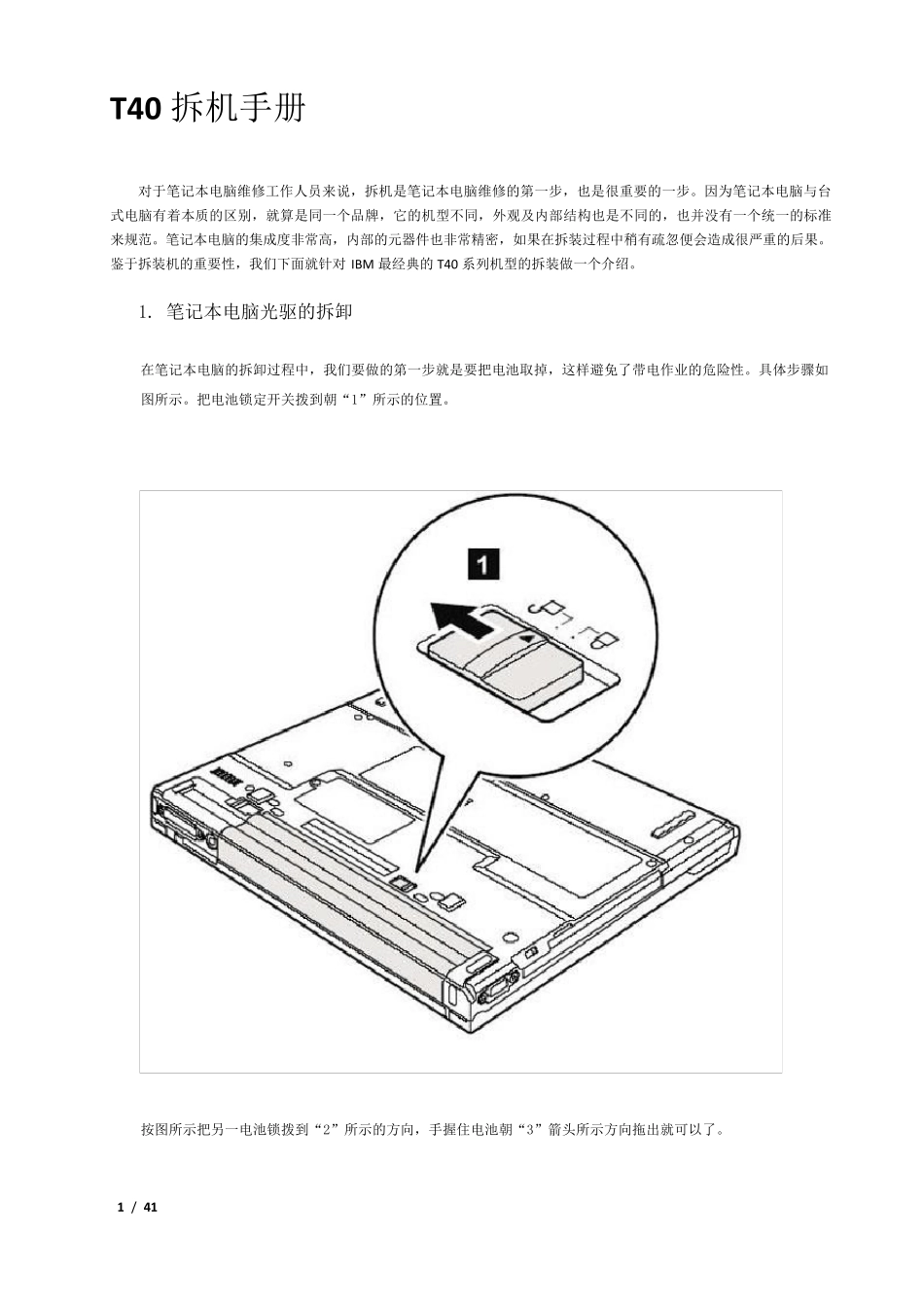

1/41
IBMT40拆机手册_第2页

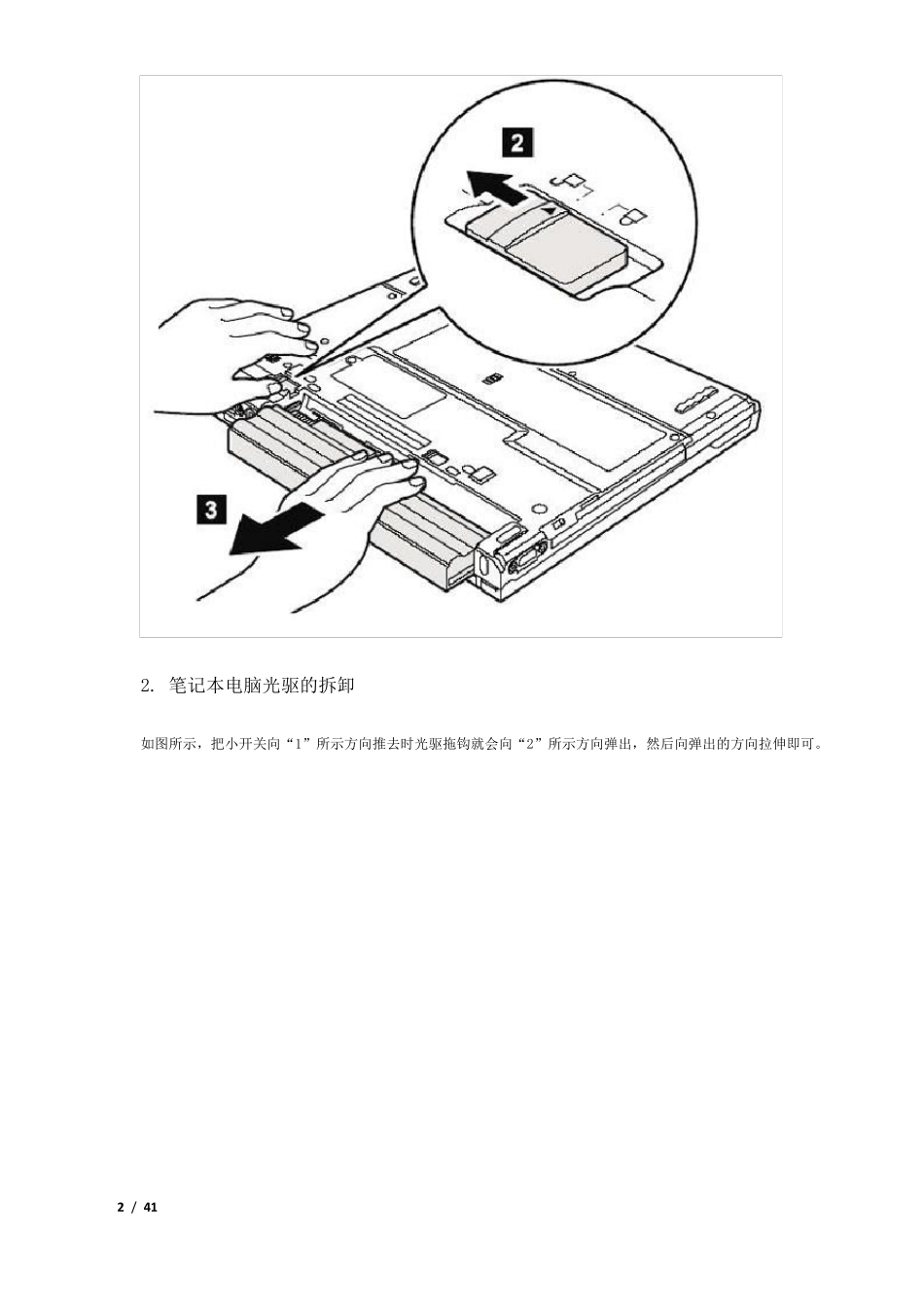

2/41
IBMT40拆机手册_第3页

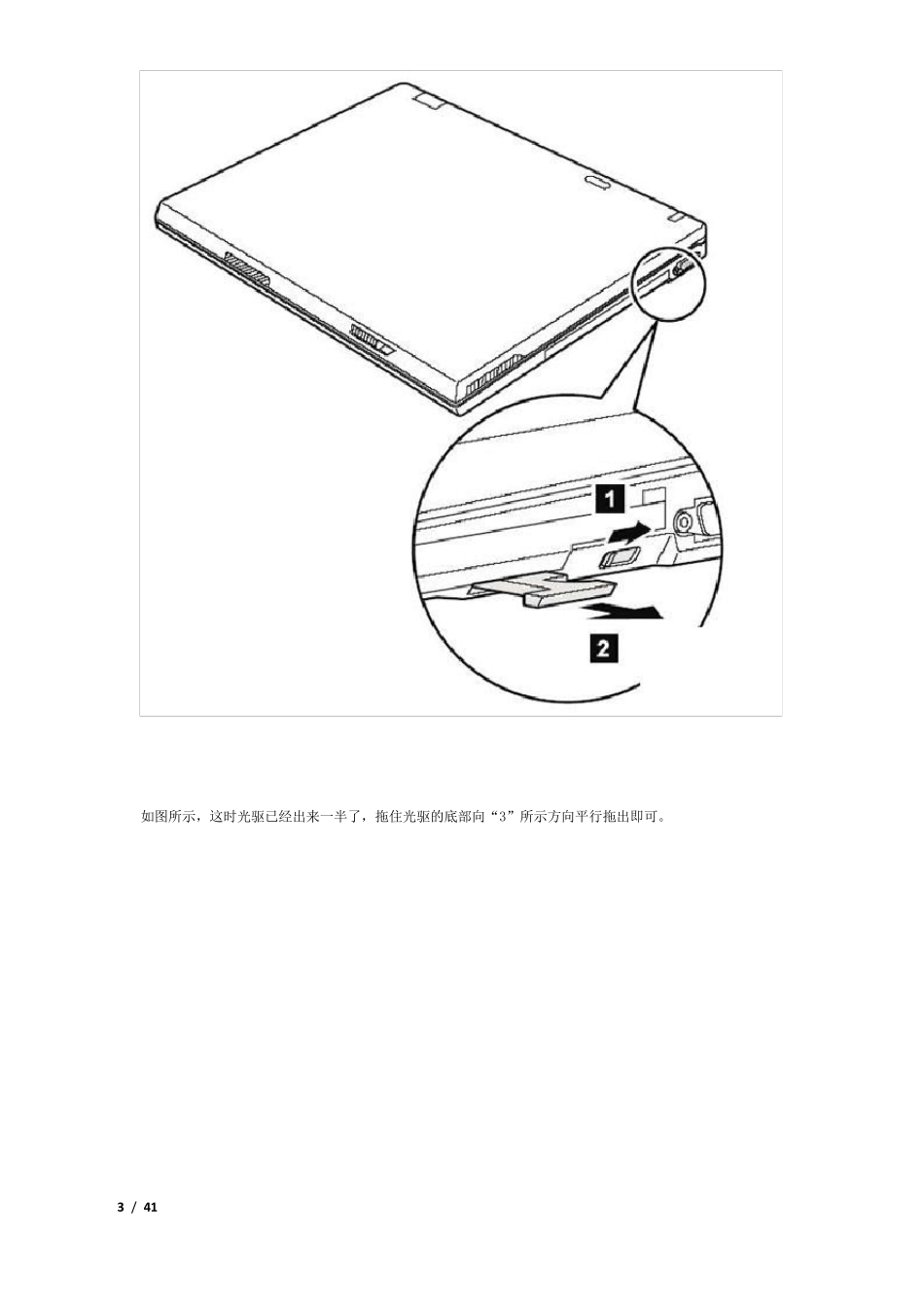

3/41
1 / 41 T40 拆 机 手 册 对 于 笔 记 本 电 脑 维 修 工 作 人 员 来 说 , 拆 机 是 笔 记 本 电 脑 维 修 的 第 一 步 , 也 是 很 重 要 的 一 步 。 因 为 笔 记 本 电 脑 与 台式 电 脑 有 着 本 质 的 区 别 , 就 算 是 同 一 个 品 牌 , 它 的 机 型 不 同 , 外 观 及 内 部 结 构 也 是 不 同 的 , 也 并 没 有 一 个 统 一 的 标 准来 规 范 。 笔 记 本 电 脑 的 集 成 度 非 常 高 , 内 部 的 元 器 件 也 非 常 精 密 , 如 果 在 拆 装 过 程 中 稍 有 疏 忽 便 会 造 成 很 严 重 的 后 果 。鉴 于 拆 装 机 的 重 要 性 , 我 们 下 面 就 针 对IBM 最 经 典 的 T40 系 列 机 型 的 拆 装 做 一 个 介 绍 。 1. 笔 记 本 电 脑 光 驱 的 拆 卸 在 笔 记 本 电 脑 的 拆 卸 过 程 中 , 我 们 要 做 的 第 一 步 就 是 要 把 电 池 取 掉 , 这 样 避 免 了 带 电 作 业 的 危 险 性 。 具 体 步 骤 如图 所 示 。 把 电 池 锁 定 开关拨到朝“1”所 示 的 位置。 按图 所 示 把 另一 电 池 锁 拨到“2”所 示 的 方向, 手 握住电 池 朝“3”箭头所 示 方向拖出就 可以了 。 2 / 41 2. 笔记本电脑光驱的拆卸 如图所示,把小开关向“1”所示方向推去时光驱拖钩就会向“2”所示方向弹出,然后向弹出的方向拉伸即可。 3 / 41 如图所示,这时光驱已经出来一半了,拖住光驱的底部向“3”所示方向平行拖出即可。 4 / 41 3. 笔记本电脑硬盘的拆卸 如图所示,先取掉固定硬盘的螺丝如“1”所示。 如图所示,把笔记本电脑打开,成半开状态。双手向“2”所示的方向拖出。 5 / 41 4. 笔记本电脑扩展内存的拆卸 如图所示,打开内存盖螺丝“1”,拖起有螺丝的一端向“2”方向抬起即可。 6 / 41 如图所示,打开内存插槽盖后,把内存两边的卡子按照“3”所示方向分开。按照“4”所示的方向取出内存。 7 / 41 5. 笔记本电脑键盘的拆卸 如图所示,把图中“1”所示的4 条螺丝拧掉。 8 / 41 如图所示,按照“2”所示的方向向前推键盘即可,使键盘松落。 9 / 41 如图所示,键盘这时可以取下,但要注...
