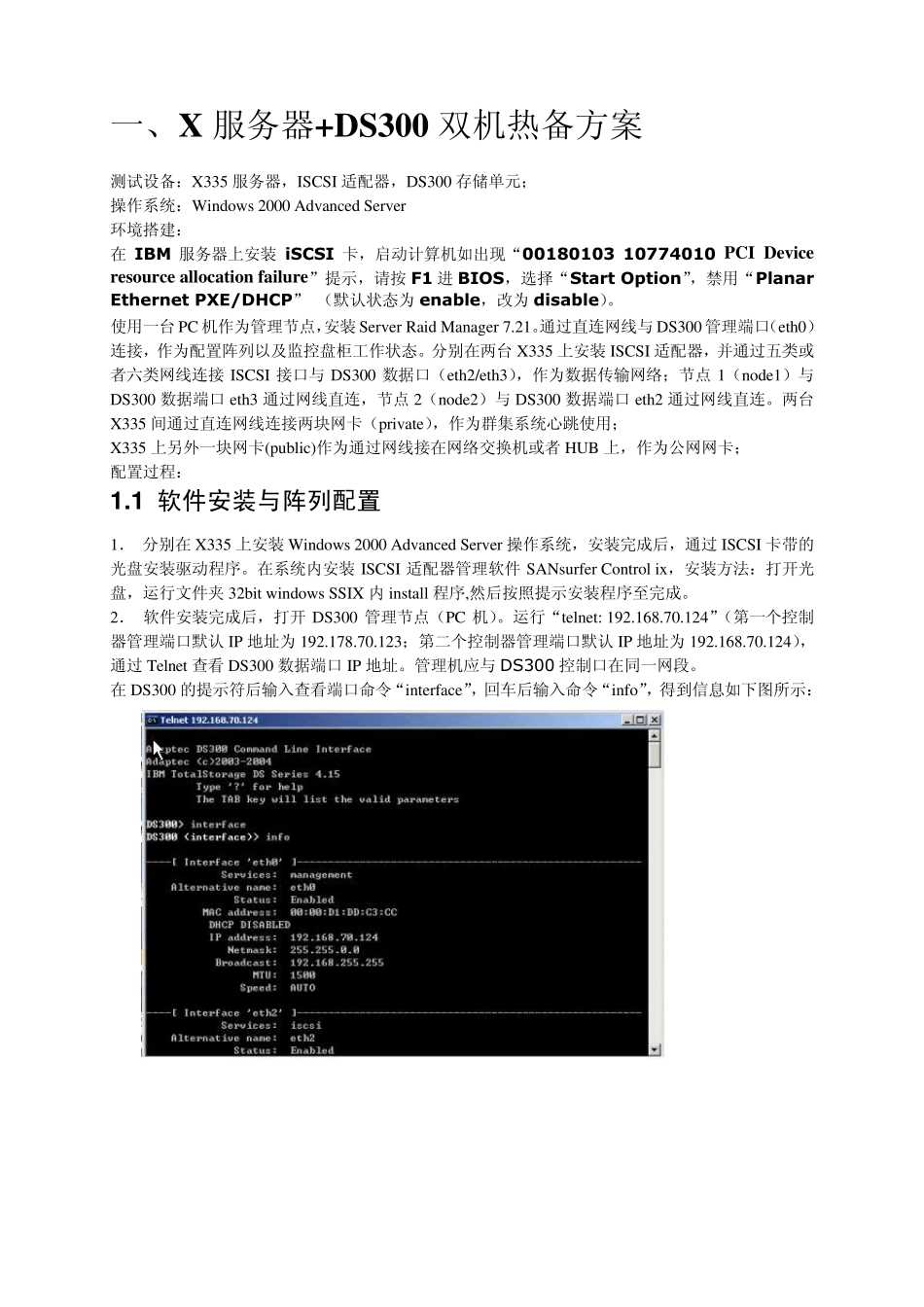

IBMX系列服务器+DS3000双机热备解决方案_第1页
1/36

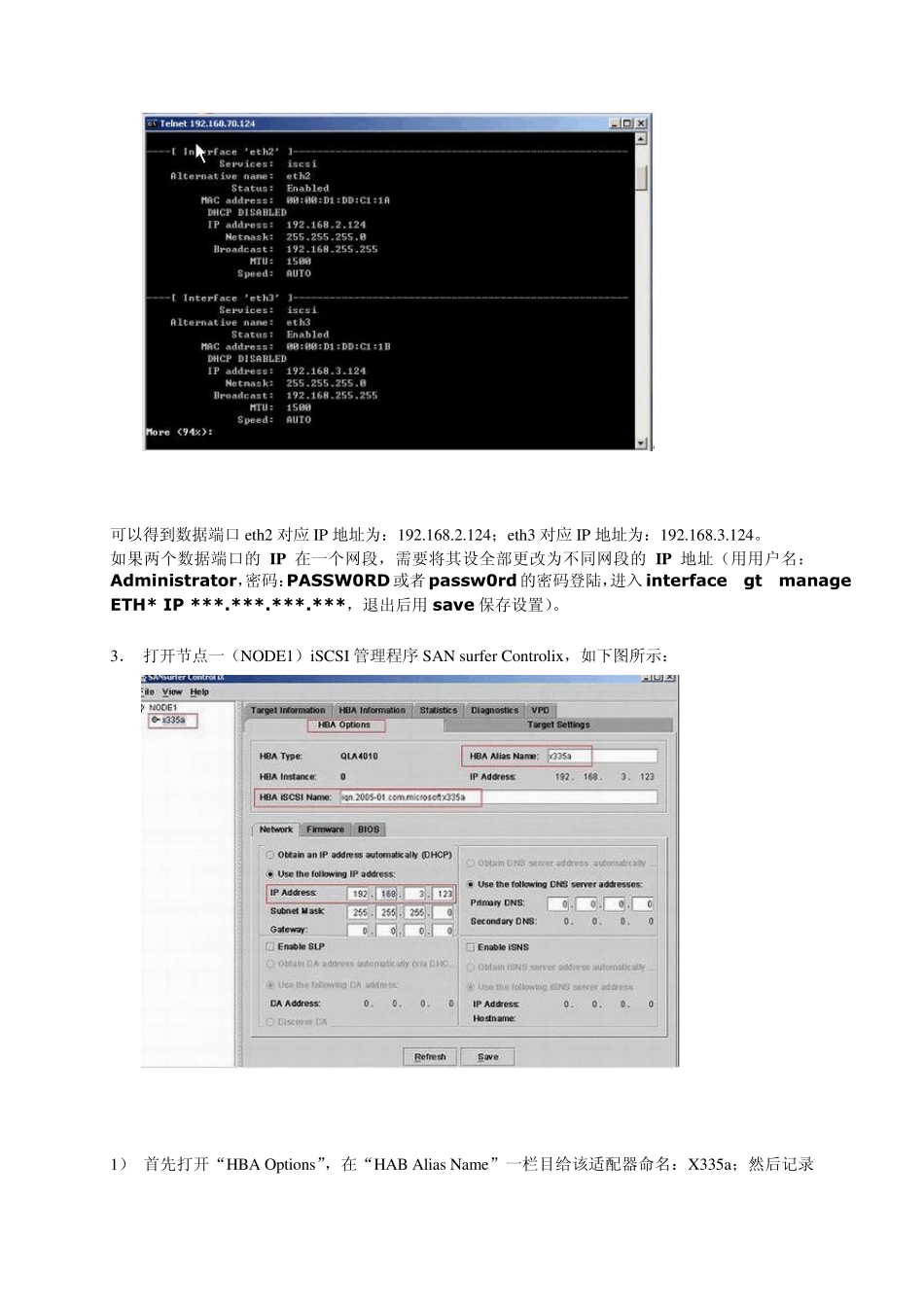

IBMX系列服务器+DS3000双机热备解决方案_第2页
2/36

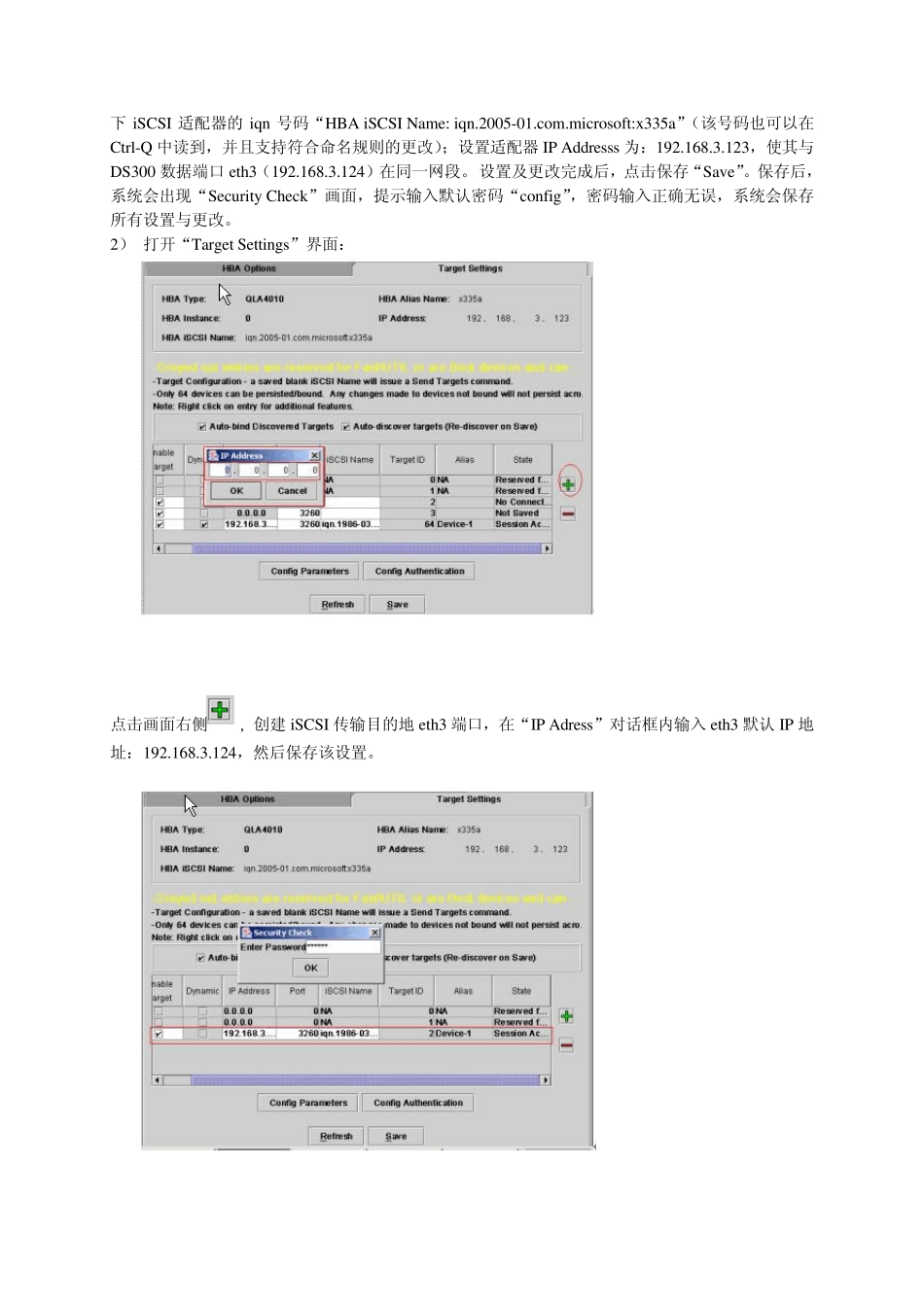

IBMX系列服务器+DS3000双机热备解决方案_第3页
3/36
一、X 服务器+DS300 双机热备方案 测试设备:X335 服务器,ISCSI 适配器,DS300 存储单元; 操作系统:Windows 2000 Advanced Server 环境搭建: 在IBM 服务器上安装iSCSI 卡,启动计算机如出现“00180103 10774010 PCI Device resource allocation failure”提示,请按 F1 进 BIOS,选择“Start Option”,禁用“Planar Ethernet PXE/DHCP” (默认状态为 enable,改为 disable)。 使用一台 PC 机作为管理节点,安装Server Raid Manager 7.21。通过直连网线与 DS300 管理端口(eth0)连接,作为配置阵列以及监控盘柜工作状态。分别在两台 X335 上安装ISCSI 适配器,并通过五类或者六类网线连接 ISCSI 接口与 DS300 数据口(eth2/eth3),作为数据传输网络;节点 1(node1)与DS300 数据端口 eth3 通过网线直连,节点 2(node2)与 DS300 数据端口 eth2 通过网线直连。两台X335 间通过直连网线连接两块网卡(private),作为群集系统心跳使用; X335 上另外一块网卡(public)作为通过网线接在网络交换机或者 HUB 上,作为公网网卡; 配置过程: 1 .1 软件安装与阵列配置 1. 分别在X335 上安装Windows 2000 Advanced Server 操作系统,安装完成后,通过 ISCSI 卡带的光盘安装驱动程序。在系统内安装ISCSI 适配器管理软件 SANsurfer Control ix,安装方法:打开光盘,运行文件夹 32bit windows SSIX 内 install 程序,然后按照提示安装程序至完成。 2. 软件安装完成后,打开 DS300 管理节点(PC 机)。运行“telnet: 192.168.70.124”(第一个控制器管理端口默认 IP 地址为 192.178.70.123;第二个控制器管理端口默认 IP 地址为 192.168.70.124),通过 Telnet 查看 DS300 数据端口 IP 地址。管理机应与 DS300 控制口在同一网段。 在DS300 的提示符后输入查看端口命令“interface”,回车后输入命令“info”,得到信息如下图所示: 可以得到数据端口eth2 对应IP 地址为:192.168.2.124;eth3 对应IP 地址为:192.168.3.124。 如果两个数据端口的IP 在一个网段,需要将其设全部更改为不同网段的IP 地址(用用户名:Administrator,密码:PASSW0RD 或者passw 0rd 的密码登陆,进入interface>manage ETH* IP ***.***.***.***,退出后用save 保存设置)。 3. 打开节点一(NODE1)iSCSI 管理程序SAN su rfer Controlix ...
