ICEMCFD中常见参数和问题的解答

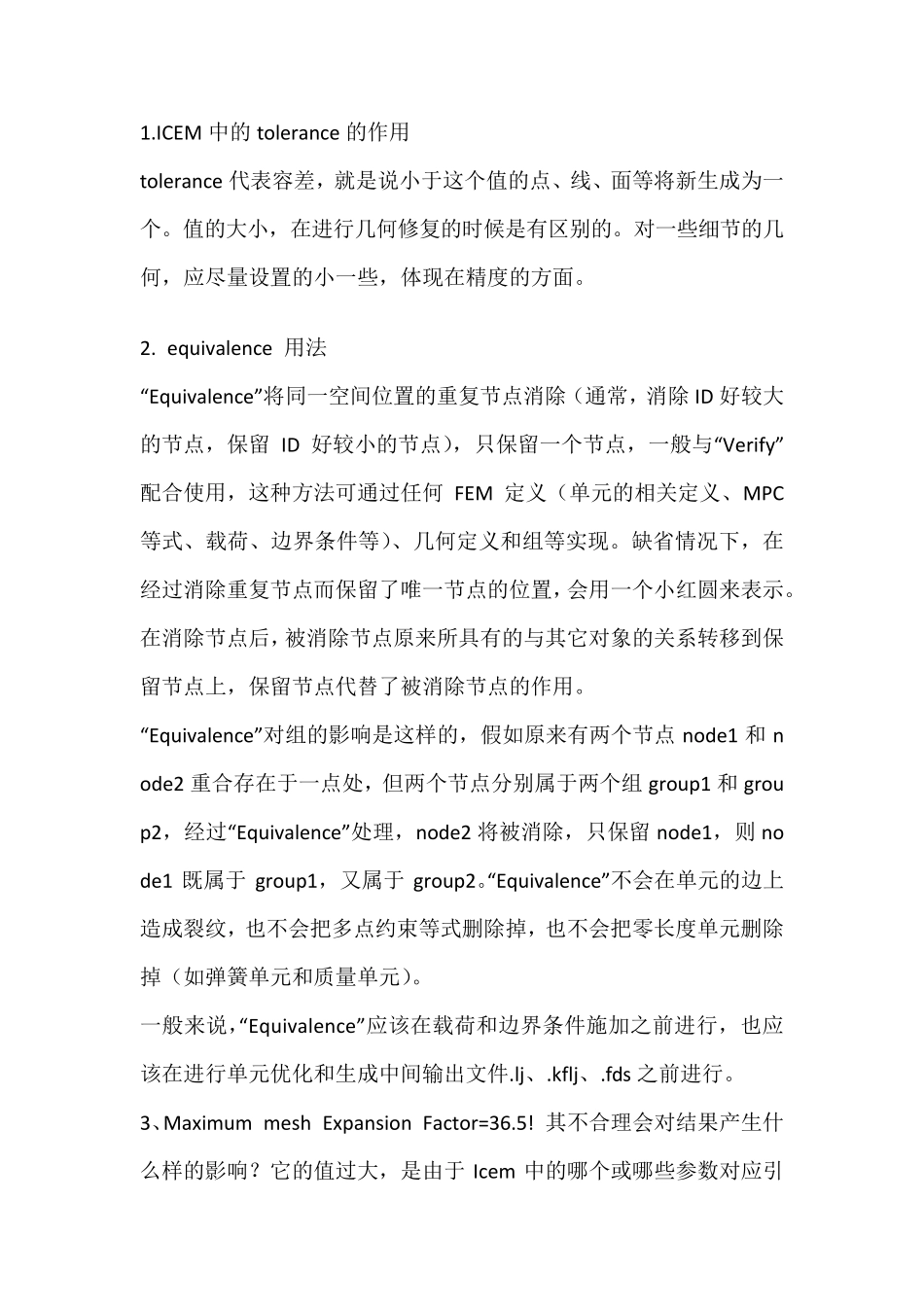

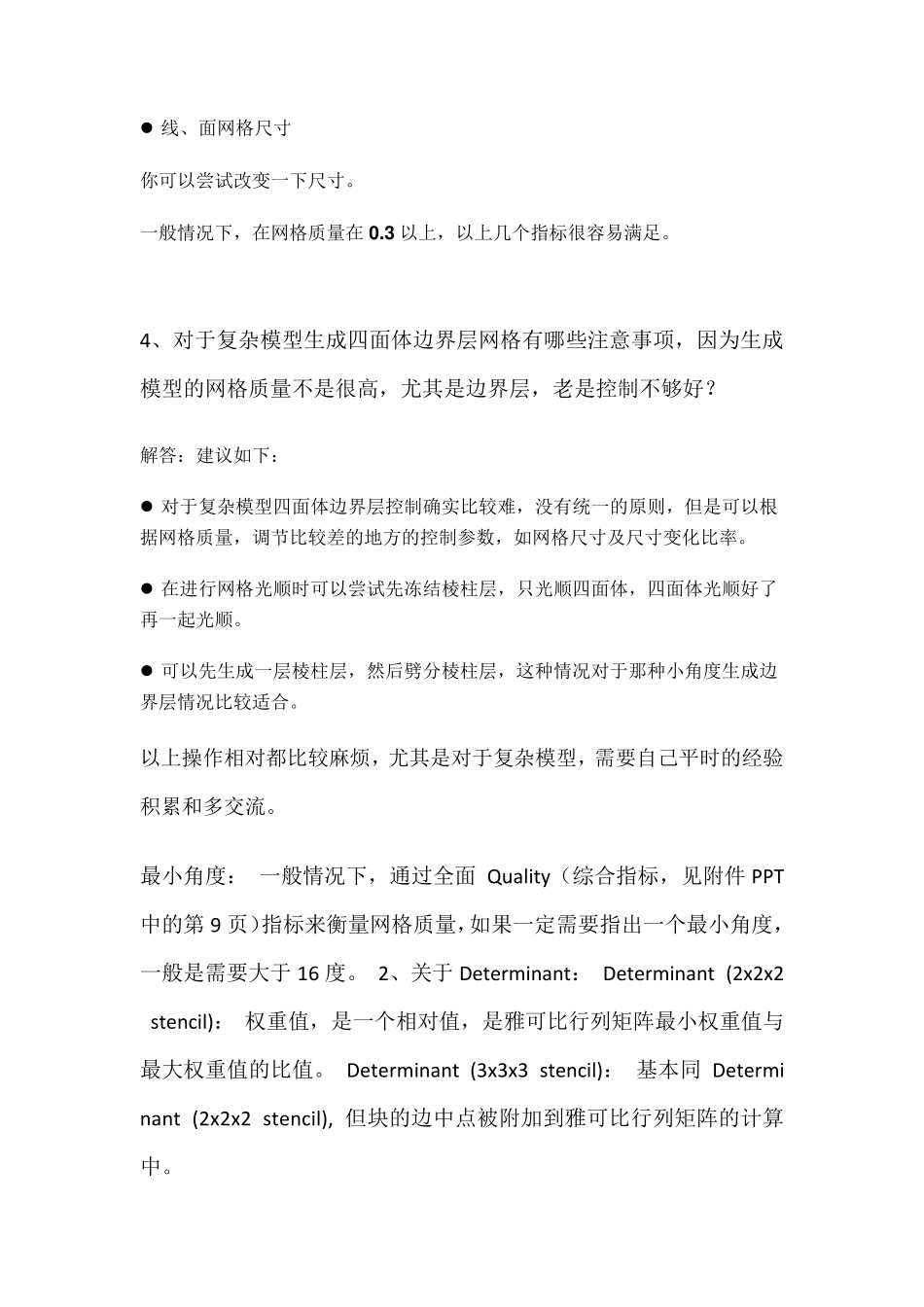

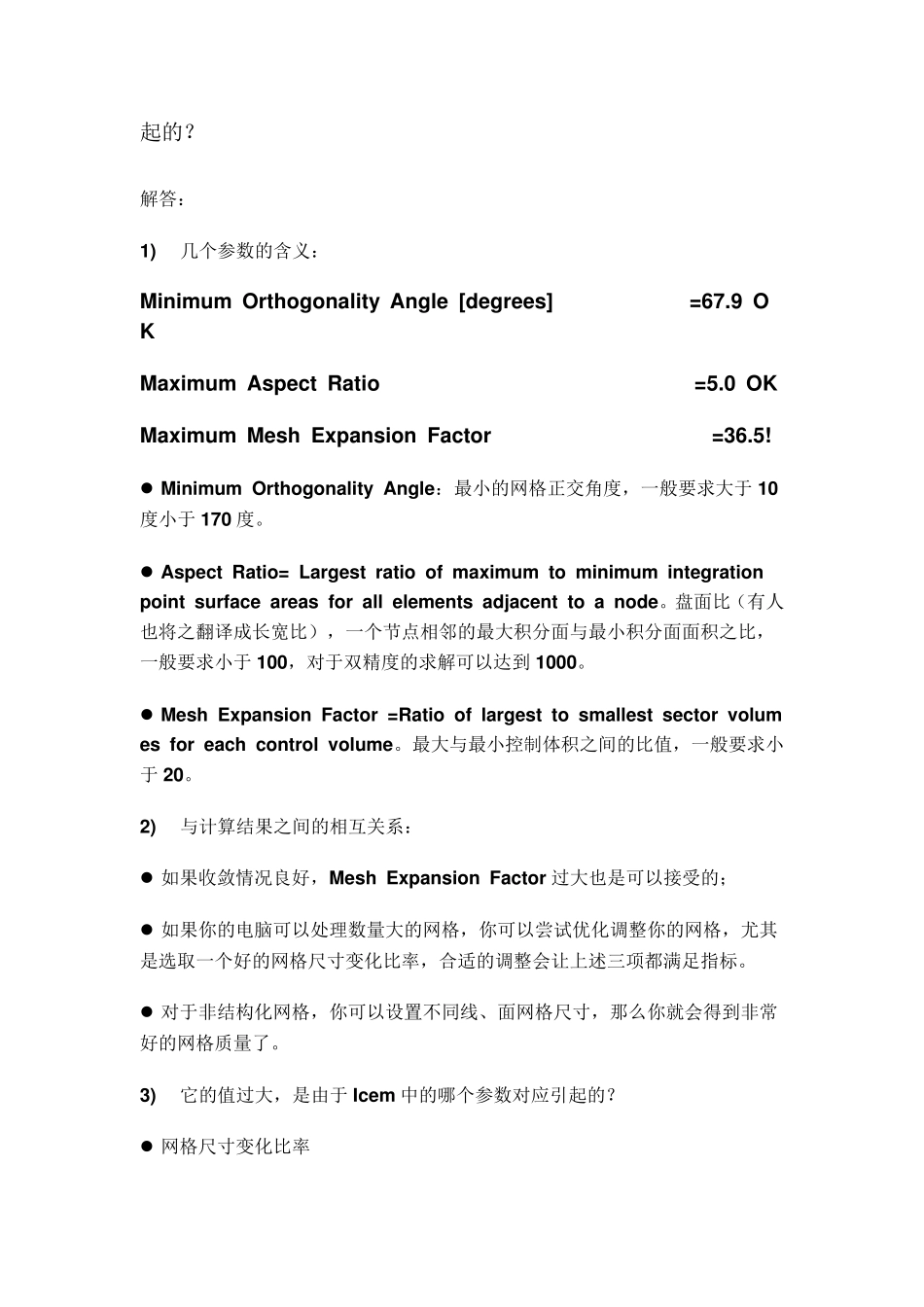

1.ICEM 中的tolerance 的作用 tolerance 代表容差，就是说小于这个值的点、线、面等将新生成为一个。值的大小，在进行几何修复的时候是有区别的。对一些细节的几何，应尽量设置的小一些，体现在精度的方面。 2. equivalence 用法 “Equivalence”将同一空间位置的重复节点消除（通常，消除 ID 好较大的节点，保留 ID 好较小的节点），只保留一个节点，一般与“Verify”配合使用，这种方法可通过任何 FEM 定义（单元的相关定义、MPC等式、载荷、边界条件等）、几何定义和组等实现。缺省情况下，在经过消除重复节点而保留了唯一节点的位置，会用一个小红圆来表示。在消除节点后，被消除节点原来所具有的与其它对象的关系转移到保留节点上，保留节点代替了被消除节点的作用。 “Equivalence”对组的影响是这样的，假如原来有两个节点node1 和 node2 重合存在于一点处，但两个节点分别属于两个组 group1 和 group2，经过“Equivalence”处理，node2 将被消除，只保留 node1，则 node1 既属于group1，又属于group2。“Equivalence”不会在单元的边上造成裂纹，也不会把多点约束等式删除掉，也不会把零长度单元删除掉（如弹簧单元和质量单元）。 一般来说，“Equivalence”应该在载荷和边界条件施加之前进行，也应该在进行单元优化和生成中间输出文件.lj、.kflj、.fds 之前进行。 3、Maximum mesh Expansion Factor=36.5! 其不合理会对结果产生什么样的影响？它的值过大，是由于Icem 中的哪个或哪些参数对应引起的？ 解答： 1) 几个参数的含义： Minimum Orthogonality Angle [degrees] =67.9 OK Maximum Aspect Ratio =5.0 OK Maximum Mesh Expansion Factor =36.5!  Minimum Orthogonality Angle：最小的网格正交角度，一般要求大于10度小于170 度。  Aspect Ratio= Largest ratio of maximum to minimum integration point surface areas for all elements adjacent to a node。盘面比（有人也将之翻译成长宽比），一个节点相邻的最大积分面与最小积分面面积之比，一般要求小于100，对于双精度的求解可以达到1000。  Mesh Expansion Factor =Ratio of largest to smallest sector volumes for each control volume。最大与最小控制体积之间的比值，一般要求小于20。 2) 与计算结果之间的相互关系：  如果收敛情况良好，Mesh Expansion Fa...
