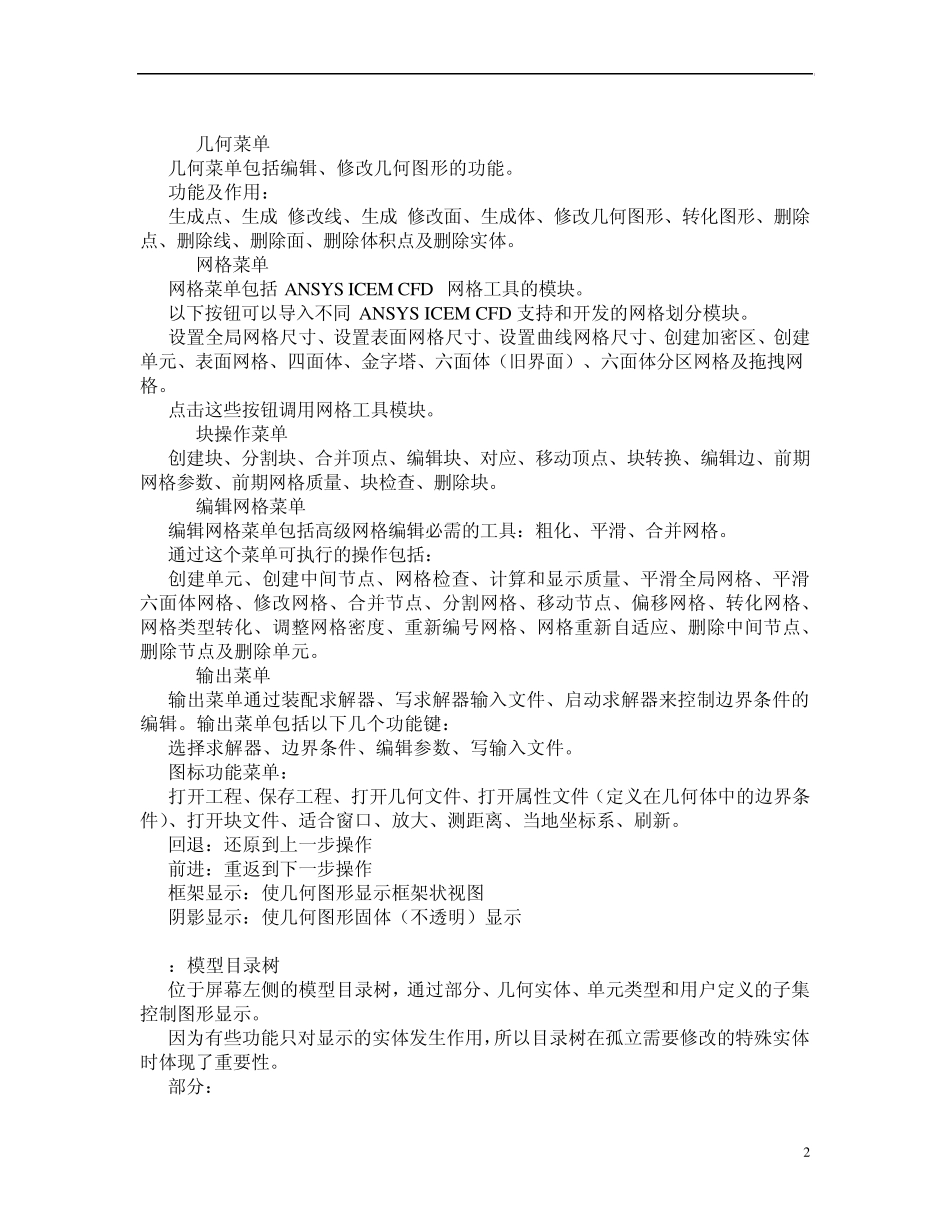

1 ANSYS ICEMCFD 5.1 使用手册 1. ANSYS ICEMCFD图形用户界面 ANSYS ICEMCFD网格编辑器的标准化图形用户界面，提供了一个完善的划分和编辑数值计算网格的环境。 另外，自从ANSYS ICEM CFD 将相应的CAD模型（同样可以生成和编辑）与网格划分链接起来以后，网格编辑器允许用户在修改CAD模型后快速再生成新的网格。对于为一个模型生成的网格可以被再次链接到一个新的CAD模型上，节约了重新划分网格的时间。 网格编辑器界面包括三个窗口： ANSYS ICEM CFD 主窗口 模型的树状目录 ANSYS ICEM CFD 信息窗口 1.1：ANSY S ICEM CFD 主窗口 除了图形显示区，在它的上部设置了一排按钮提供操作菜单，这些菜单包括： 几何，网格，块，网格编辑，输出和post processing工具。 窗口的右上角有一串功能菜单，它们与以上这些菜单的选择无关。 文件：文件菜单提供许多与文件管理相关的功能，如：打开文件、保存文件、合并和输入几何模型、存档工程，这些功能方便了管理ANSYS ICEM CFD工程。 在这个菜单里有用的功能包括：新建工程、打开工程、保存工程、另存为、关闭工程、改变工作地址、几何菜单、网格属性、参数、结果、输入几何模型、输入网、输出几何模型和退出。 带有特殊标记的功能按钮包含有子菜单，可以通过点击看到。 编辑：菜单包括回退、前进、命令行、网格转换小面结构、小面结构转化为网格、结构化模型面。 视图：菜单包括合适窗口、放大、俯视、仰视、左视、右视、前视、后视、等角视、视图控制、保存视图、背景设置、镜像与复制、注释、加标记、清除标记、网格截面剖视。 信息：菜单包括几何信息、面的面积、最大截面积、曲线长度、网格信息、单元体信息、节点信息、位置、距离、角度、变量、分区文件、网格报告。 设置：菜单包括常规、求解七、显示、选择、内存、远程、速度、重启、网格划分。 帮助：启动帮助、启动用户指南、启动使用手册、启动安装指南、有关法律。 2 (a)几何菜单 几何菜单包括编辑、修改几何图形的功能。 功能及作用： 生成点、生成/修改线、生成/修改面、生成体、修改几何图形、转化图形、删除点、删除线、删除面、删除体积点及删除实体。 (b)网格菜单 网格菜单包括ANSYS ICEM CFD 网格工具的模块。 以下按钮可以导入不同 ANSY S ICEM CFD 支持和开发的网格划分模块。 设置全局网格尺寸、设置表面网格尺寸、设置曲线网格尺寸、创建加密区、创建单元、表面网格、四...
