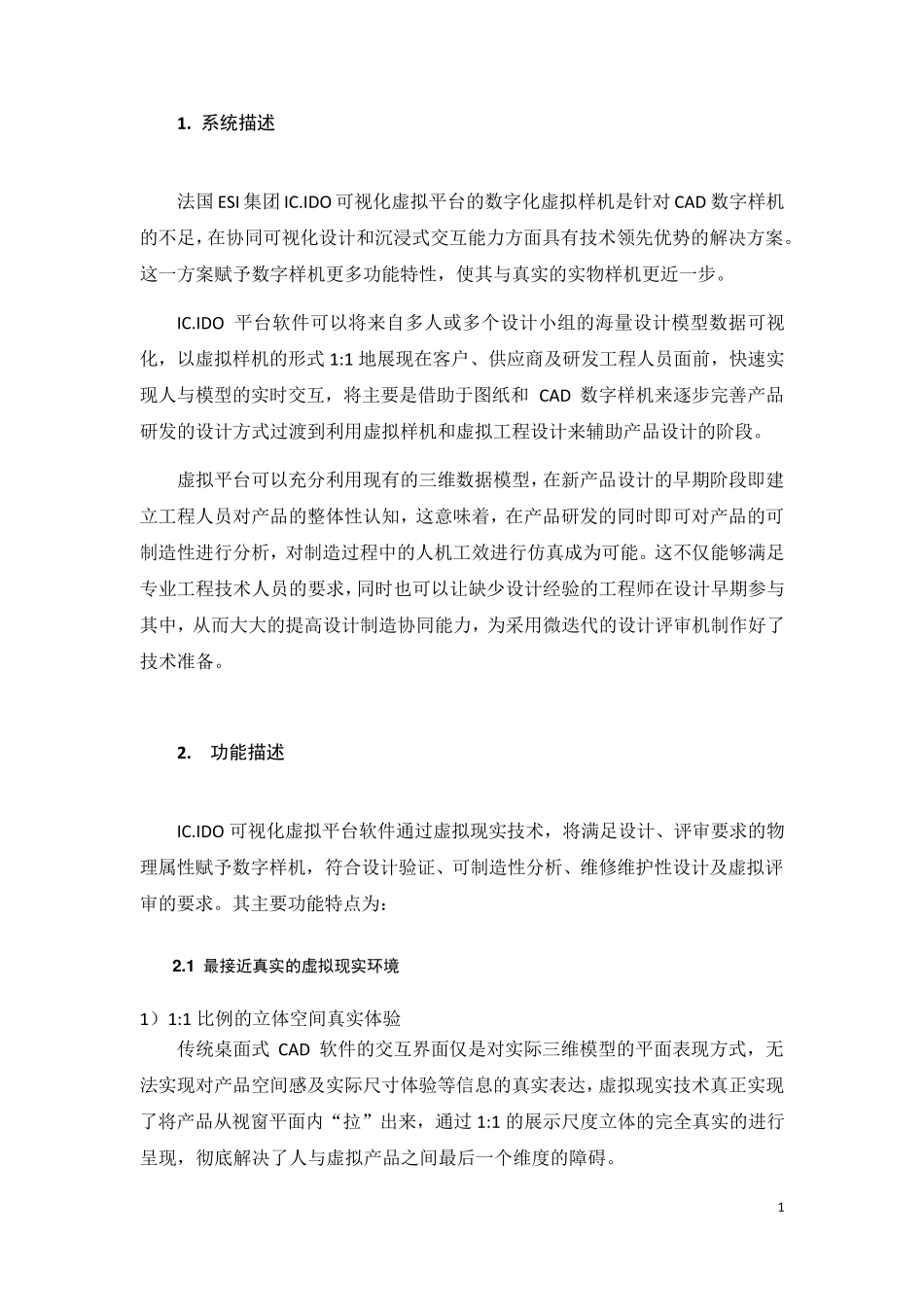

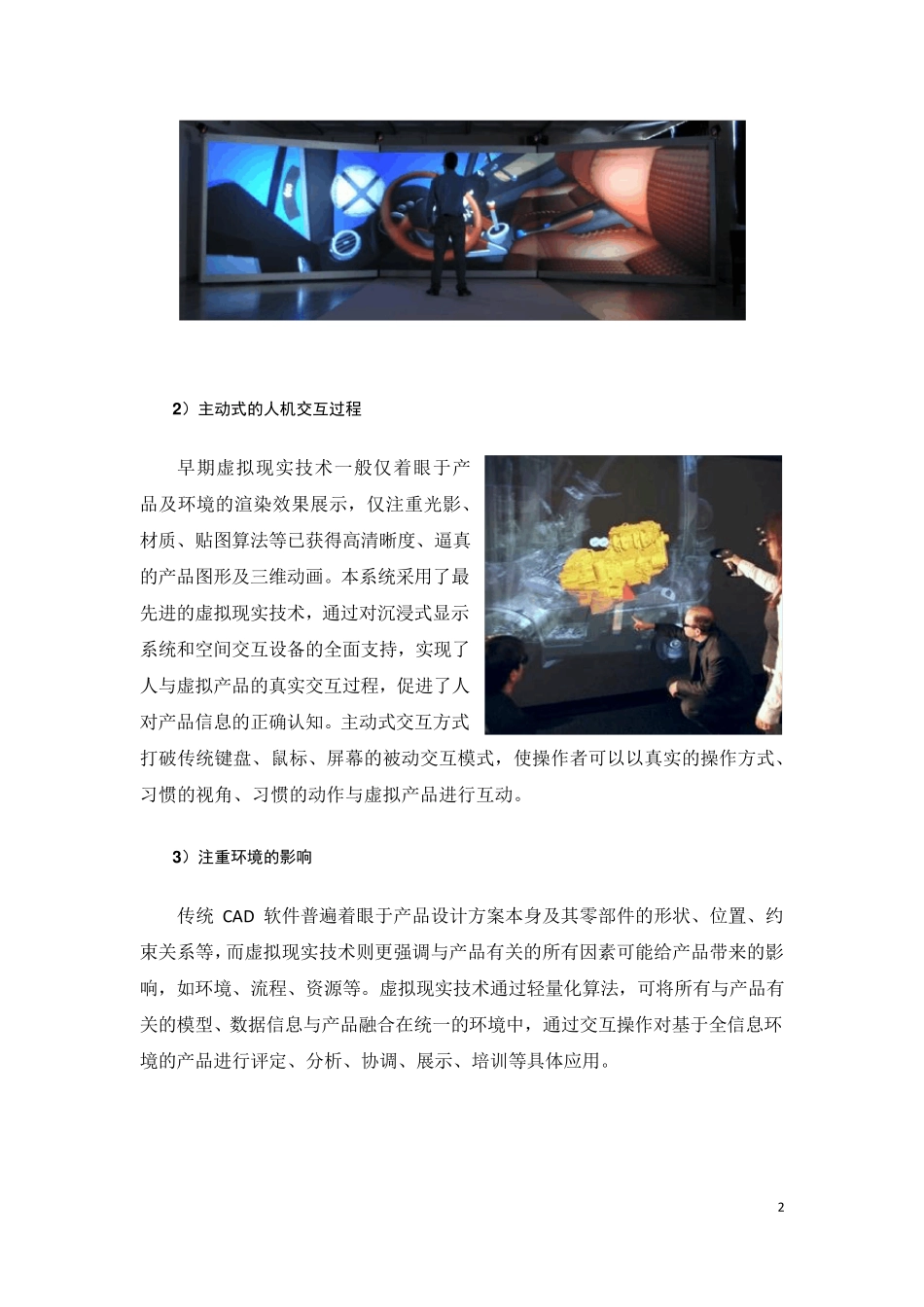

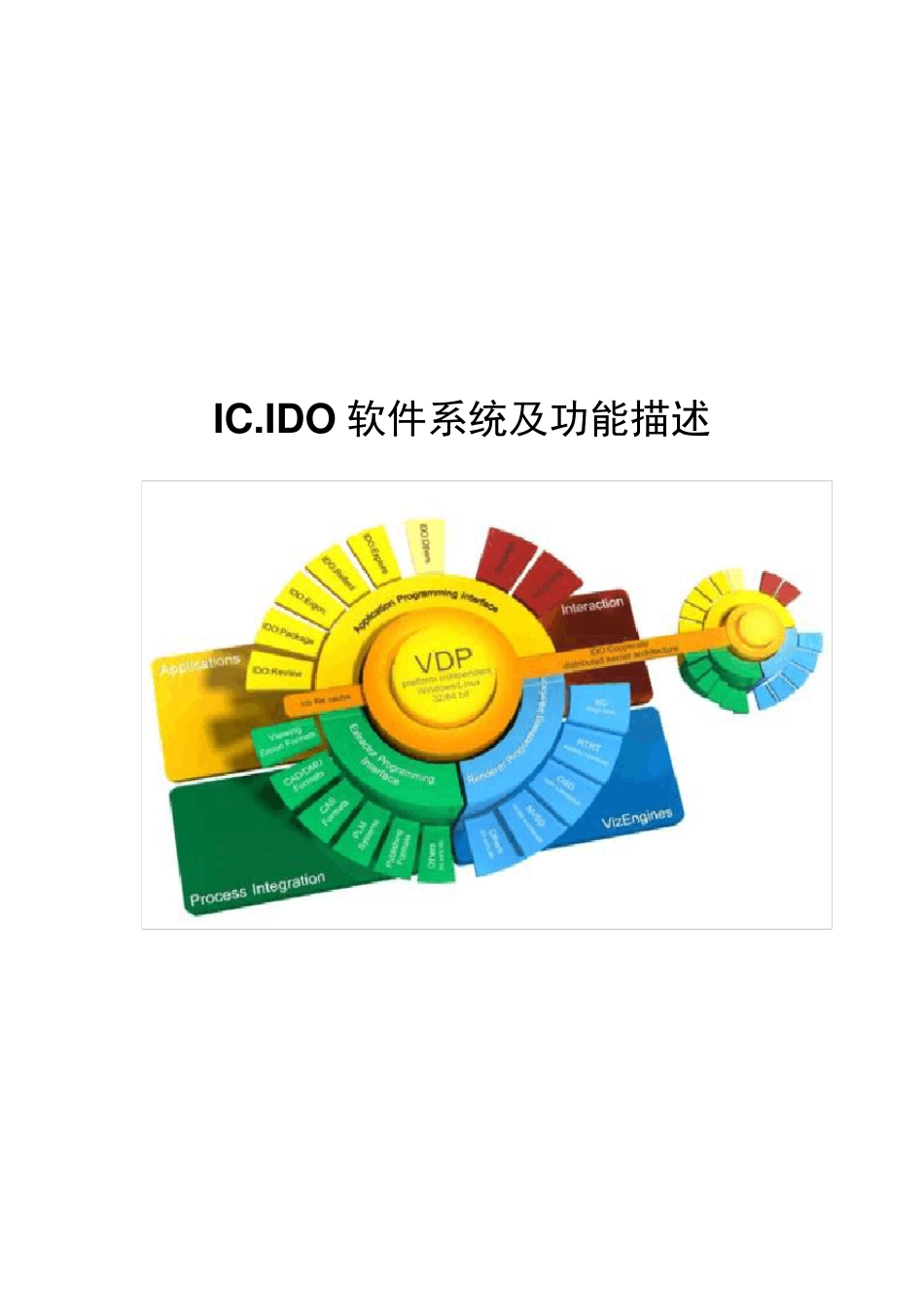

IC.IDO 软件系统及功能描述 1 1. 系统描述 法国 ESI 集团 IC.IDO 可视化虚拟平台的数字化虚拟样机是针对 CAD 数字样机的不足,在协同可视化设计和沉浸式交互能力方面具有技术领先优势的解决方案。这一方案赋予数字样机更多功能特性,使其与真实的实物样机更近一步。 IC.IDO 平台软件可以将来自多人或多个设计小组的海量设计模型数据可视化,以虚拟样机的形式 1:1 地展现在客户、供应商及研发工程人员面前,快速实现人与模型的实时交互,将主要是借助于图纸和 CAD 数字样机来逐步完善产品研发的设计方式过渡到利用虚拟样机和虚拟工程设计来辅助产品设计的阶段。 虚拟平台可以充分利用现有的三维数据模型,在新产品设计的早期阶段即建立工程人员对产品的整体性认知,这意味着,在产品研发的同时即可对产品的可制造性进行分析,对制造过程中的人机工效进行仿真成为可能。这不仅能够满足专业工程技术人员的要求,同时也可以让缺少设计经验的工程师在设计早期参与其中,从而大大的提高设计制造协同能力,为采用微迭代的设计评审机制作好了技术准备。 2. 功能描述 IC.IDO 可视化虚拟平台软件通过虚拟现实技术,将满足设计、评审要求的物理属性赋予数字样机,符合设计验证、可制造性分析、维修维护性设计及虚拟评审的要求。其主要功能特点为: 2 .1 最接近真实的虚拟现实环境 1)1:1 比例的立体空间真实体验 传统桌面式 CAD 软件的交互界面仅是对实际三维模型的平面表现方式,无法实现对产品空间感及实际尺寸体验等信息的真实表达,虚拟现实技术真正实现了将产品从视窗平面内“拉”出来,通过 1:1 的展示尺度立体的完全真实的进行呈现,彻底解决了人与虚拟产品之间最后一个维度的障碍。 2 2 )主动式的人机交互过程 早期虚拟现实技术一般仅着眼于产品及环境的渲染效果展示,仅注重光影、材质、贴图算法等已获得高清晰度、逼真的产品图形及三维动画。本系统采用了最先进的虚拟现实技术,通过对沉浸式显示系统和空间交互设备的全面支持,实现了人与虚拟产品的真实交互过程,促进了人对产品信息的正确认知。主动式交互方式打破传统键盘、鼠标、屏幕的被动交互模式,使操作者可以以真实的操作方式、习惯的视角、习惯的动作与虚拟产品进行互动。 3 )注重环境的影响 传统 CAD 软件普遍着眼于产品设计方案本身及其零部件的形状、位置、约束关系等,而虚拟现实技术则更强调与产品有关的所有因素可能给产品带来的影响,...
