ICS3000离子色谱系统操作手册

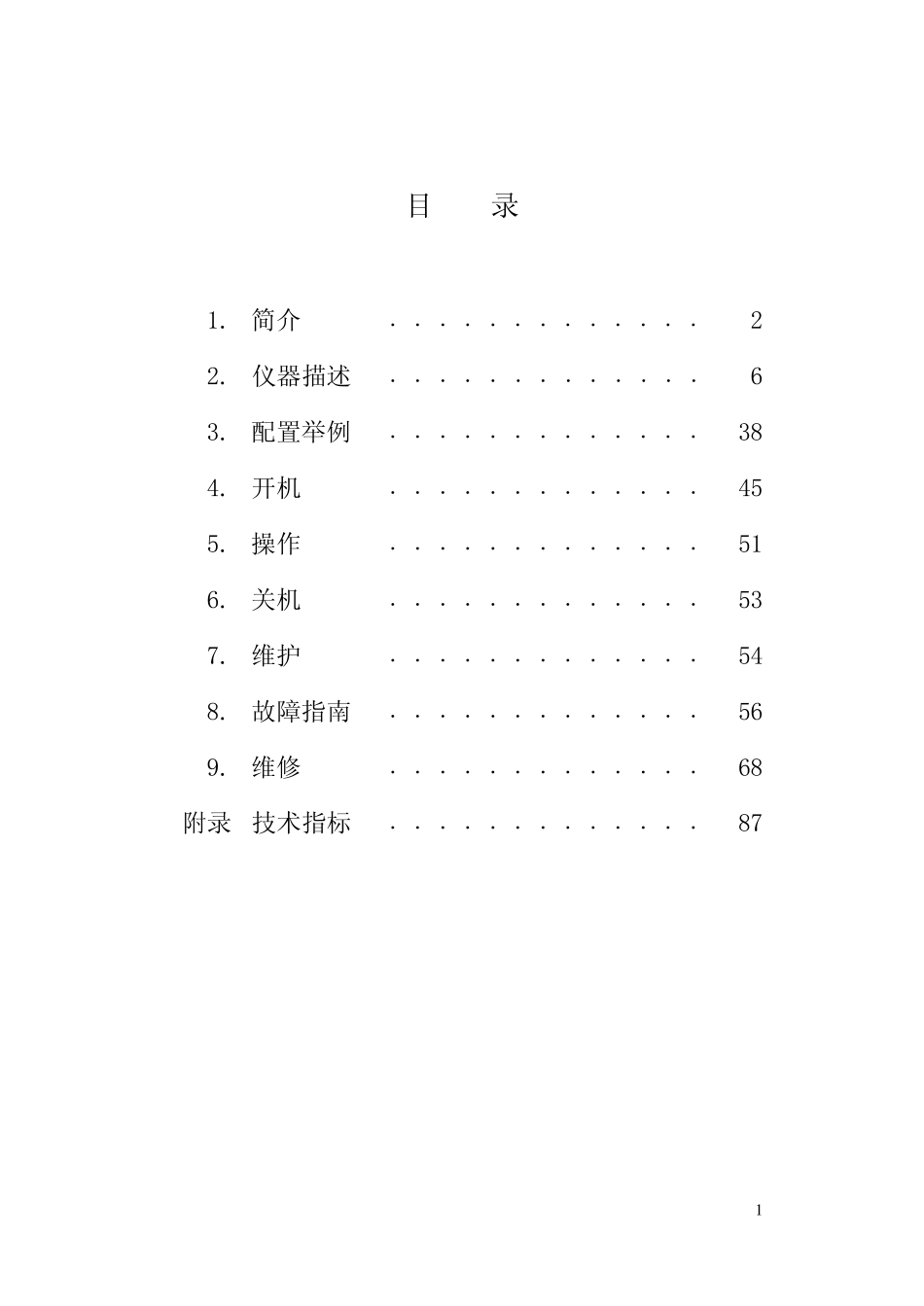

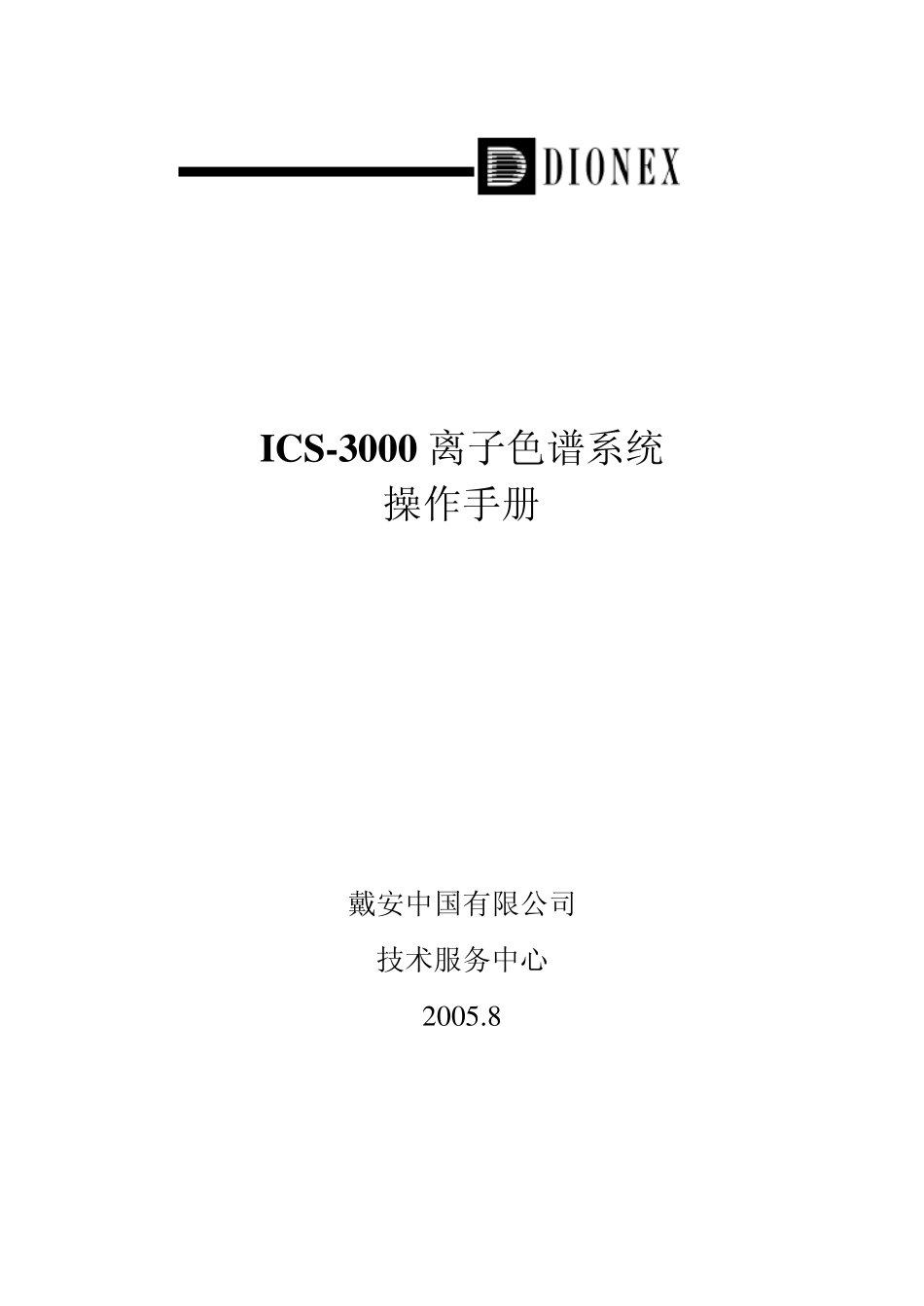

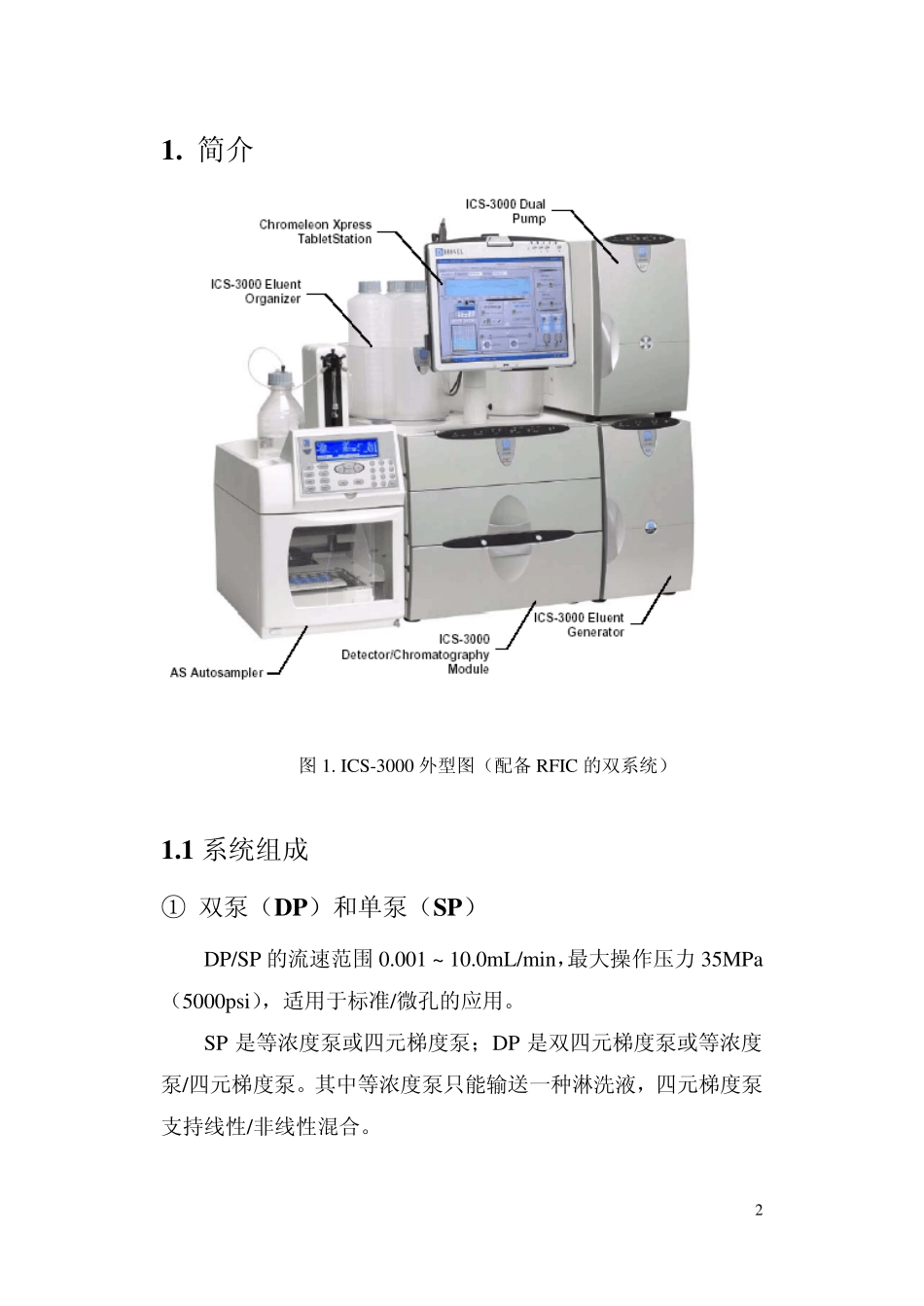

ICS -3000 离子色谱系统 操作手册 戴安中国有限公司 技术服务中心 2 0 0 5 .8 目 录 1. 简介 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 2 2. 仪器描述 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 6 3. 配置举例 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 38 4. 开机 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 45 5. 操作 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 51 6. 关机 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 53 7. 维护 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 54 8. 故障指南 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 56 9. 维修 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 68 附录 技术指标 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 87 1 1. 简介 图1. ICS-3000 外型图（配备RFIC 的双系统） 1.1 系统组成 ① 双泵（DP）和单泵（SP） DP/SP 的流速范围 0.001 ~ 10.0mL/min，最大操作压力 35MPa（5000psi），适用于标准/微孔的应用。 SP 是等浓度泵或四元梯度泵；DP 是双四元梯度泵或等浓度泵/四元梯度泵。其中等浓度泵只能输送一种淋洗液，四元梯度泵支持线性/非线性混合。 2 ② 检测器/色谱单元（DC） DC 内部采用模块化设计，可以容纳以下组件： 电导检测器（CD）：信号范围0 ~ 15000μS 电化学检测器（ED）：可以配备 Ag、Pt、Au 和 GC 电极 进样阀/柱切换阀 保护柱/分析柱/抑制器 电磁阀/反应管 ③ 淋洗液发生器（EG） EG 可以配置成单通道/双通道，包含高精度可编程电源和高压脱气装置。 ④ 淋洗液组织器（EO） 在 DC 的顶部最多可以放置两个 EO，每个 EO 容纳4 个 1L/2L或两个 4L 的淋洗液瓶。压力表可以同时对 4 个淋洗液瓶加压。 ⑤ 自动进样器（AS） AS 支持以下几种工作方式： 浓缩进样 —— 必须使用超低压浓缩柱 同步进样 —— 同时向两个进样阀输送同一个样品 顺序进样 —— 在不同时间向两个进样阀输送不同的样品 顺序浓缩进样 —— 在不同时间向两个安装超低压浓缩柱的进样阀输送不同的样品 3 1 .2 仪器控制 图2. ICS-3000 的控制面板 Chromeleon 6.70 是基于Window s XP 操作平台的色谱数据处理系统，具备强大的数据采集和处理功能。 1 .3 说明 第一章《简介》介绍了操作书册的使用和安全注意事项。 第二章《仪器描述》介绍了ICS-3000 各个模块的操作特性、系统组成和Chromeleon 的用户界面。 第三章《配置举例》介绍了ICS-3000 的几种典型配置。 第四章《开机》介绍了开机的基本步骤。 第五章《操...
