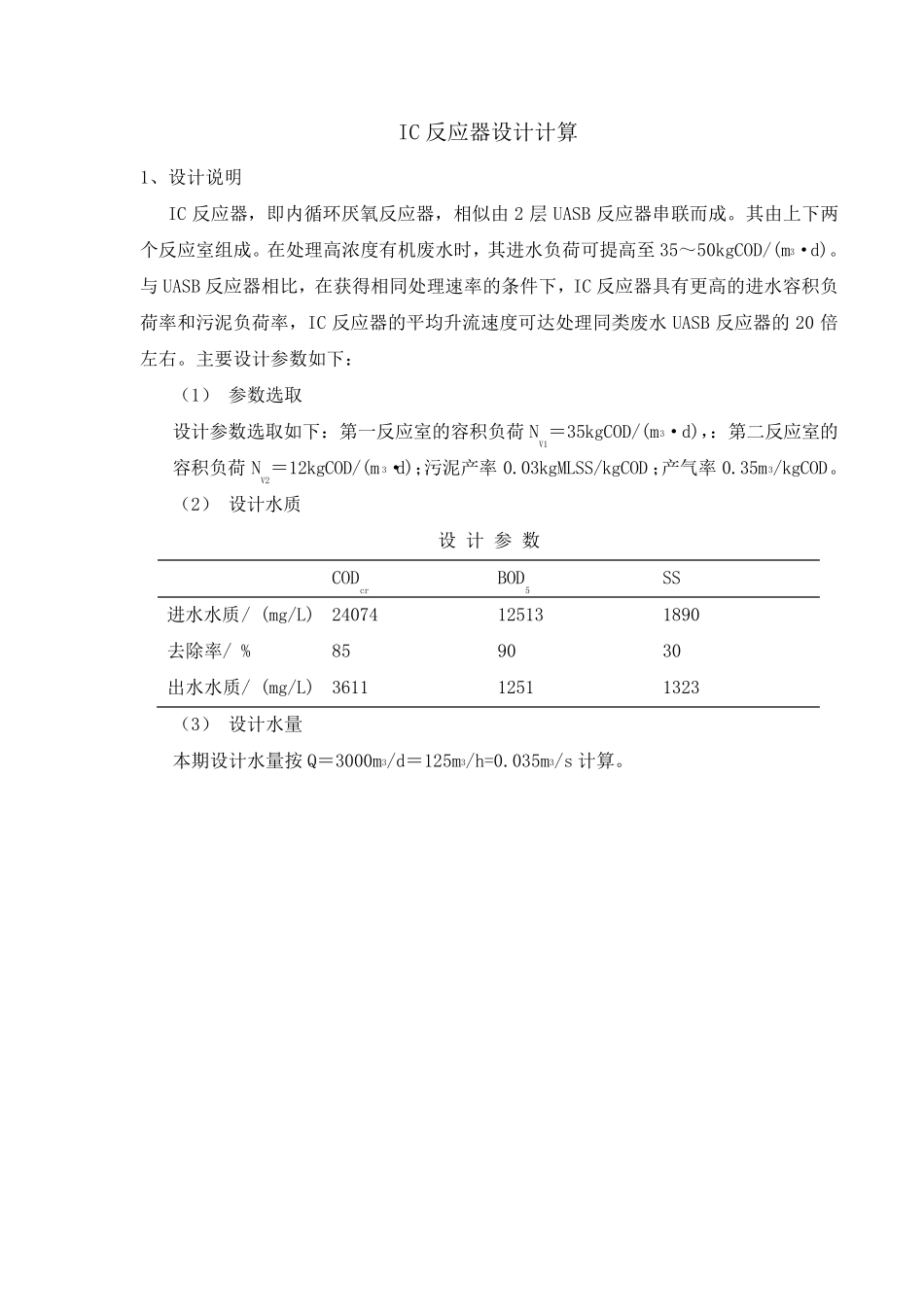

IC 反应器设计计算 1、设计说明 IC 反应器,即内循环厌氧反应器,相似由2 层UASB 反应器串联而成。其由上下两个反应室组成。在处理高浓度有机废水时,其进水负荷可提高至35~50kgCOD/(m3·d)。与 UASB 反应器相比,在获得相同处理速率的条件下,IC 反应器具有更高的进水容积负荷率和污泥负荷率,IC 反应器的平均升流速度可达处理同类废水UASB 反应器的 20 倍左右。主要设计参数如下: (1) 参数选取 设计参数选取如下:第一反应室的容积负荷NV1=35kgCOD/(m3·d),:第二反应室的容积负荷NV2=12kgCOD/(m 3·d);污泥产率 0.03kgMLSS/kgCOD ;产气率 0.35m3/kgCOD。 (2) 设计水质 设 计 参 数 CODcr BOD5 SS 进水水质/ (mg/L) 24074 12513 1890 去除率/ % 85 90 30 出水水质/ (mg/L) 3611 1251 1323 (3) 设计水量 本期设计水量按 Q=3000m3/d=125m3/h=0.035m3/s 计算。 2、反应器主要尺寸确定 图一 IC 反应器构造示意图 (1) 有效容积 本设计采用进水负荷率法,按中温消化(35~37℃)、污泥为颗粒污泥等情况进行计算。 V=veNCCQ)(0  式中 V-反应器有效容积,m3; Q-废水的设计流量,m3/d; Nv-容积负荷率,kgCOD/(m3·d); C0-进水COD 浓度,kg/m3; Ce-出水COD 浓度,kg/m3。 IC 反应器的第一反应室去除总COD 的80%左右,第二反应室去除总 COD 的20%。 第一反应室的有效容积 第 一 反 应 室 第 二 反 应 室 集气管 沼气排出 回流管 气封 反应室集气罩 沼气提升管 沉淀区 气封 反应室集气罩 出水渠 气液分离器 进水 V1=veNCCQ%8 0)(0=3 58 0)6 1 1.30 7 4.2 4(3 6 0 0%=1684m3 第二反应室的有效容积 V1=veNCCQ%2 0)(0=1 22 0)6 1 1.30 7 4.2 4(3 6 0 0%=1228m3 IC 反应器的总有效容积为V=1684+1228=2912m3,这里取3000m3 本设计设置两个相同的IC 反应器, 则每个反应器容积为V’=3000/2=1500m3 (2) IC 反应器几何尺寸 本设计的IC 反应器的高径比为2.5 V=AH=42 HD=45.23D 则D=3/1)5.24(V=8.2m,取9m, H=2.5×9=22.5m,取23m。 每个IC 反应器总容积负荷率: NV=VCCQe)(0 =1 2 5 02)6 1 1.30 7 4.2 4(3 6 0 0=30.5[kgCOD/(m3·d)] IC 反应器的底面积A=42D=491 4.32=63.6m 2,则 第二反应室高...
