IE3D中文手册第二章基本概念和窗口结构

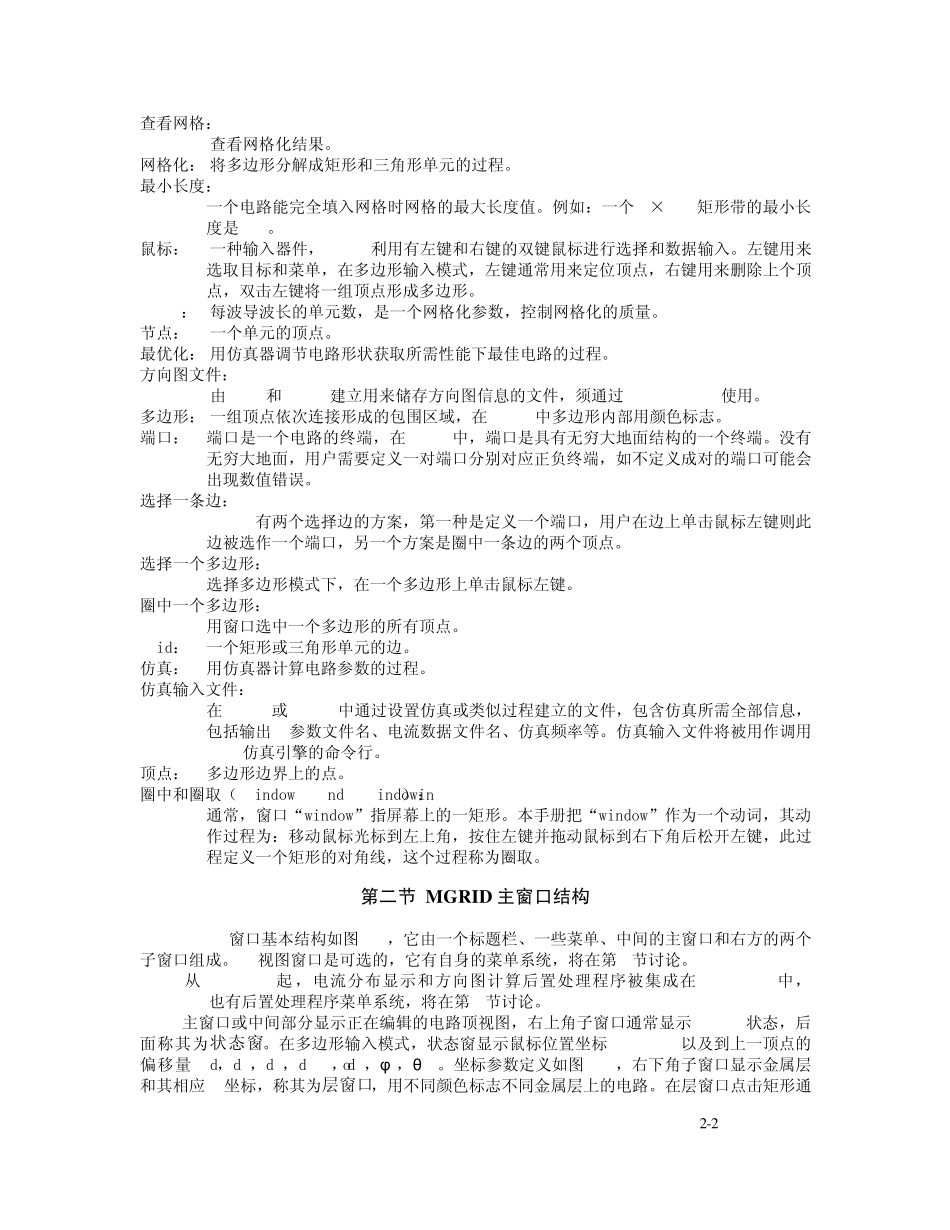

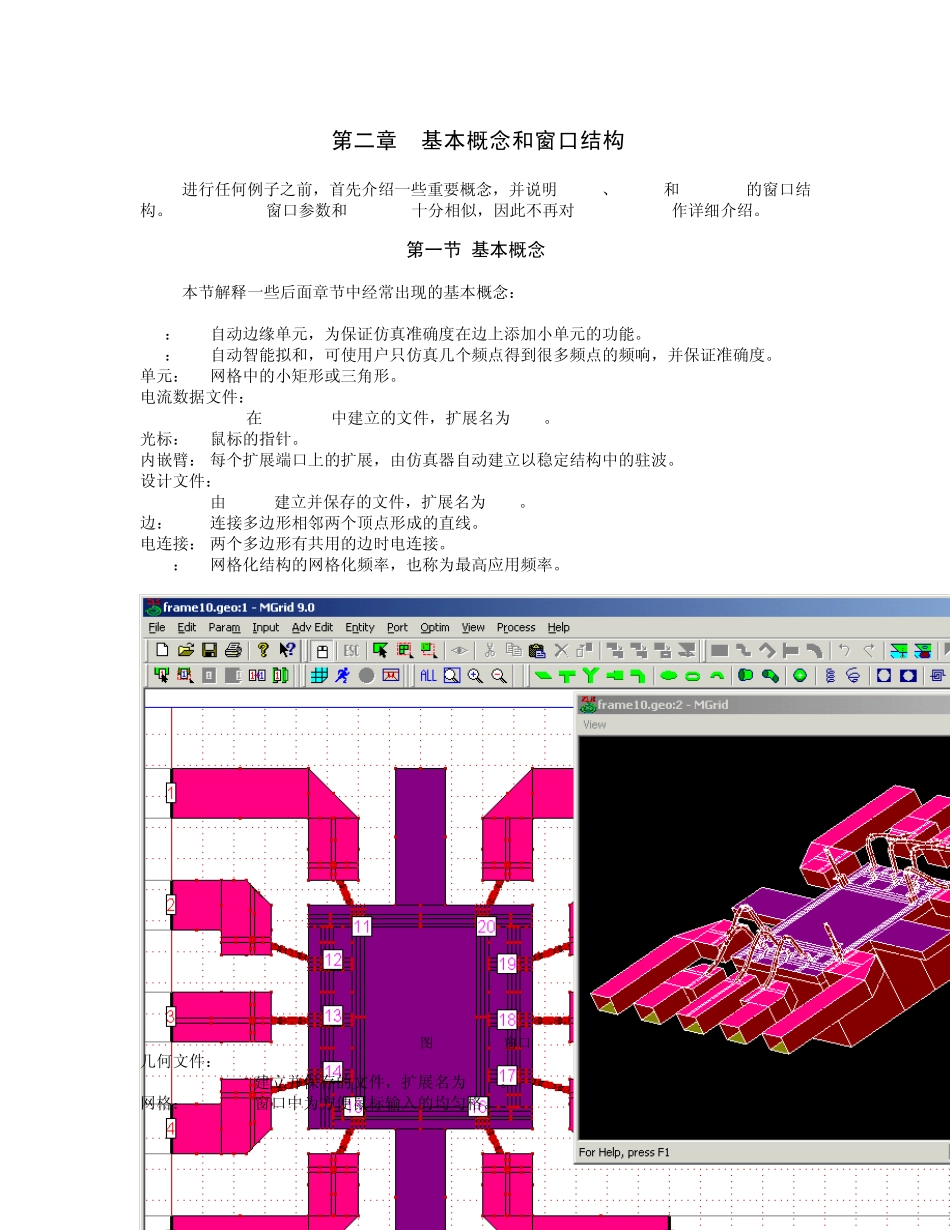

第二章 基本概念和窗口结构 进行任何例子之前，首先介绍一些重要概念，并说明MGRID、MODUA和 CURVIEW的窗口结构。PATTERNVIEW窗口参数和 CURVIEW十分相似，因此不再对 PATTERNVIEW作详细介绍。 第一节 基本概念 本节解释一些后面章节中经常出现的基本概念： AEC： 自动边缘单元，为保证仿真准确度在边上添加小单元的功能。 AIF： 自动智能拟和，可使用户只仿真几个频点得到很多频点的频响，并保证准确度。 单元： 网格中的小矩形或三角形。 电流数据文件： IE3D在 CURVIEW 中建立的文件，扩展名为.CUR。 光标： 鼠标的指针。 内嵌臂： 每个扩展端口上的扩展，由仿真器自动建立以稳定结构中的驻波。 设计文件： 由 MODUA建立并保存的文件，扩展名为.DSG。 边： 连接多边形相邻两个顶点形成的直线。 电连接： 两个多边形有共用的边时电连接。 Fmax： 网格化结构的网格化频率，也称为最高应用频率。 图 2.1 MGRID窗口 几何文件： MGRID建立并保存的文件，扩展名为.GEO。 网格： MGRID窗口中为方便鼠标输入的均匀格。 2-2 查看网格： 查看网格化结果。 网格化： 将多边形分解成矩形和三角形单元的过程。 最小长度： 一个电路能完全填入网格时网格的最大长度值。例如：一个2×5mm矩形带的最小长度是 1mm。 鼠标： 一种输入器件，MGRID利用有左键和右键的双键鼠标进行选择和数据输入。左键用来选取目标和菜单，在多边形输入模式，左键通常用来定位顶点，右键用来删除上个顶点，双击左键将一组顶点形成多边形。 Ncell： 每波导波长的单元数，是一个网格化参数，控制网格化的质量。 节点： 一个单元的顶点。 最优化： 用仿真器调节电路形状获取所需性能下最佳电路的过程。 方向图文件： 由 IE3D和MGRID建立用来储存方向图信息的文件，须通过PATTERNVIEW使用。 多边形： 一组顶点依次连接形成的包围区域，在 MGRID中多边形内部用颜色标志。 端口： 端口是一个电路的终端，在 IE3D中，端口是具有无穷大地面结构的一个终端。没有无穷大地面，用户需要定义一对端口分别对应正负终端，如不定义成对的端口可能会出现数值错误。 选择一条边： MGRID有两个选择边的方案，第一种是定义一个端口，用户在边上单击鼠标左键则此边被选作一个端口，另一个方案是圈中一条边的两个顶点。 选择一个多边形： 选择多边形模式下，在一个多边形上单击鼠标左键。 圈中一个多边形： 用窗口选中一个多边形的...
