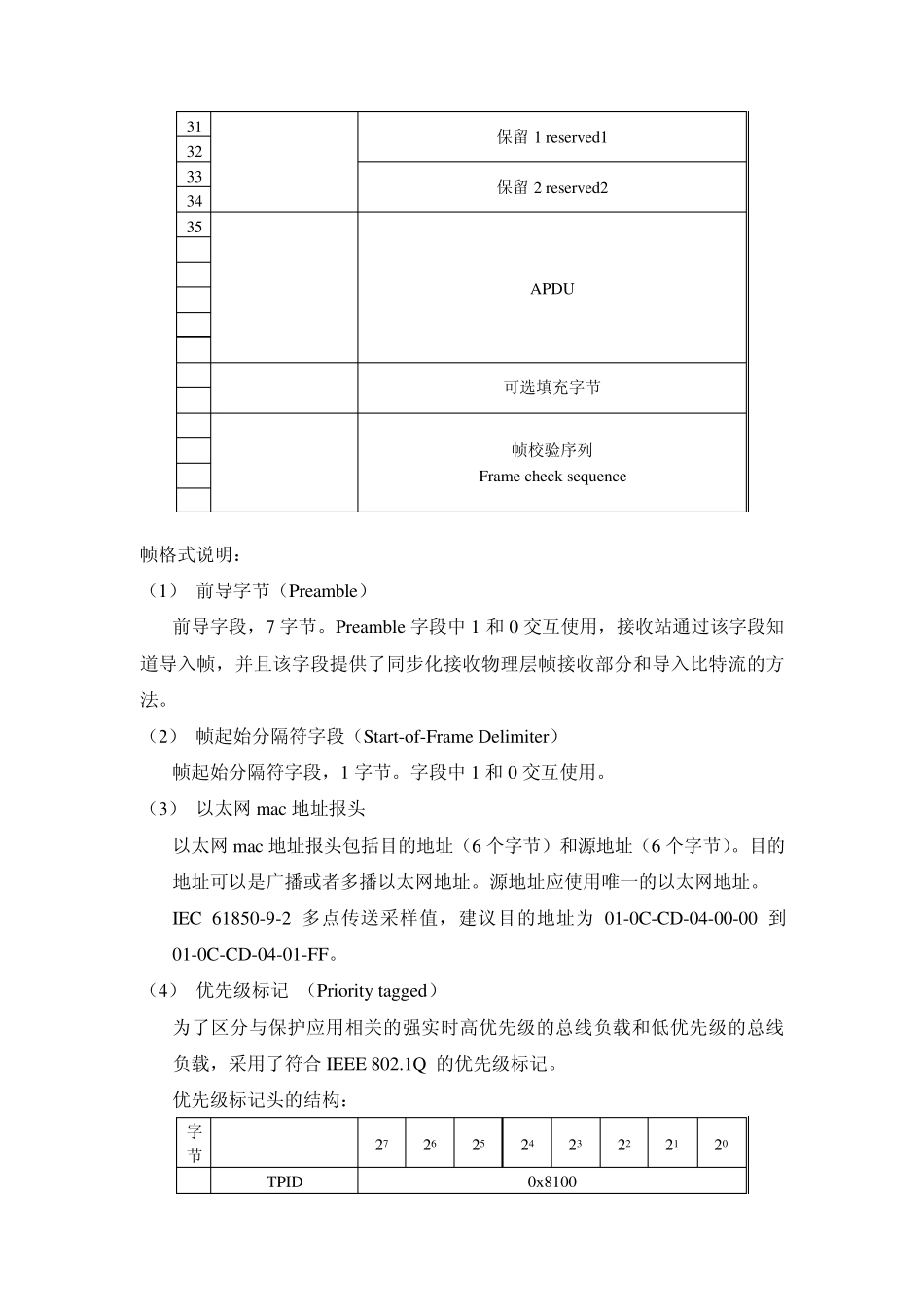

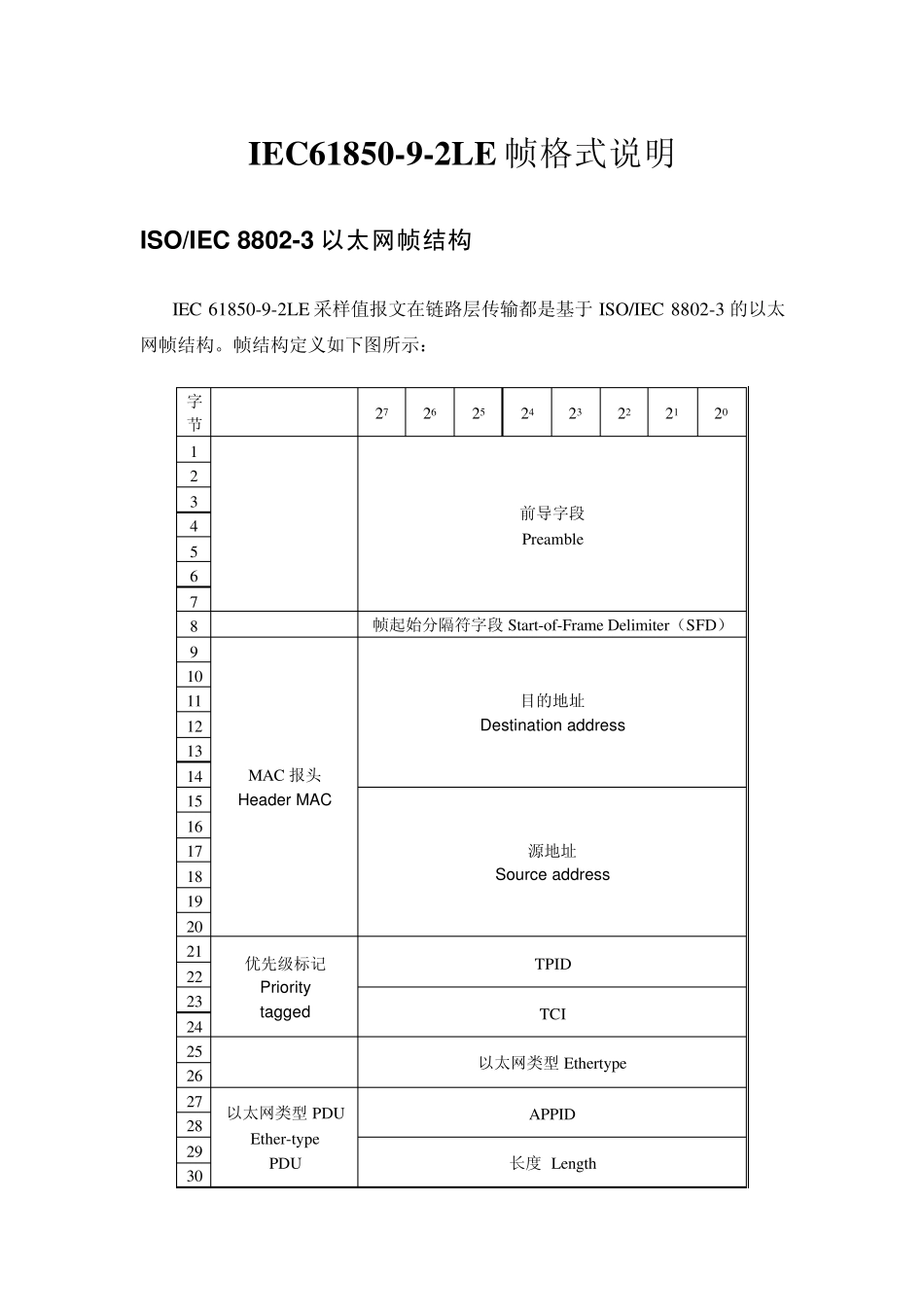

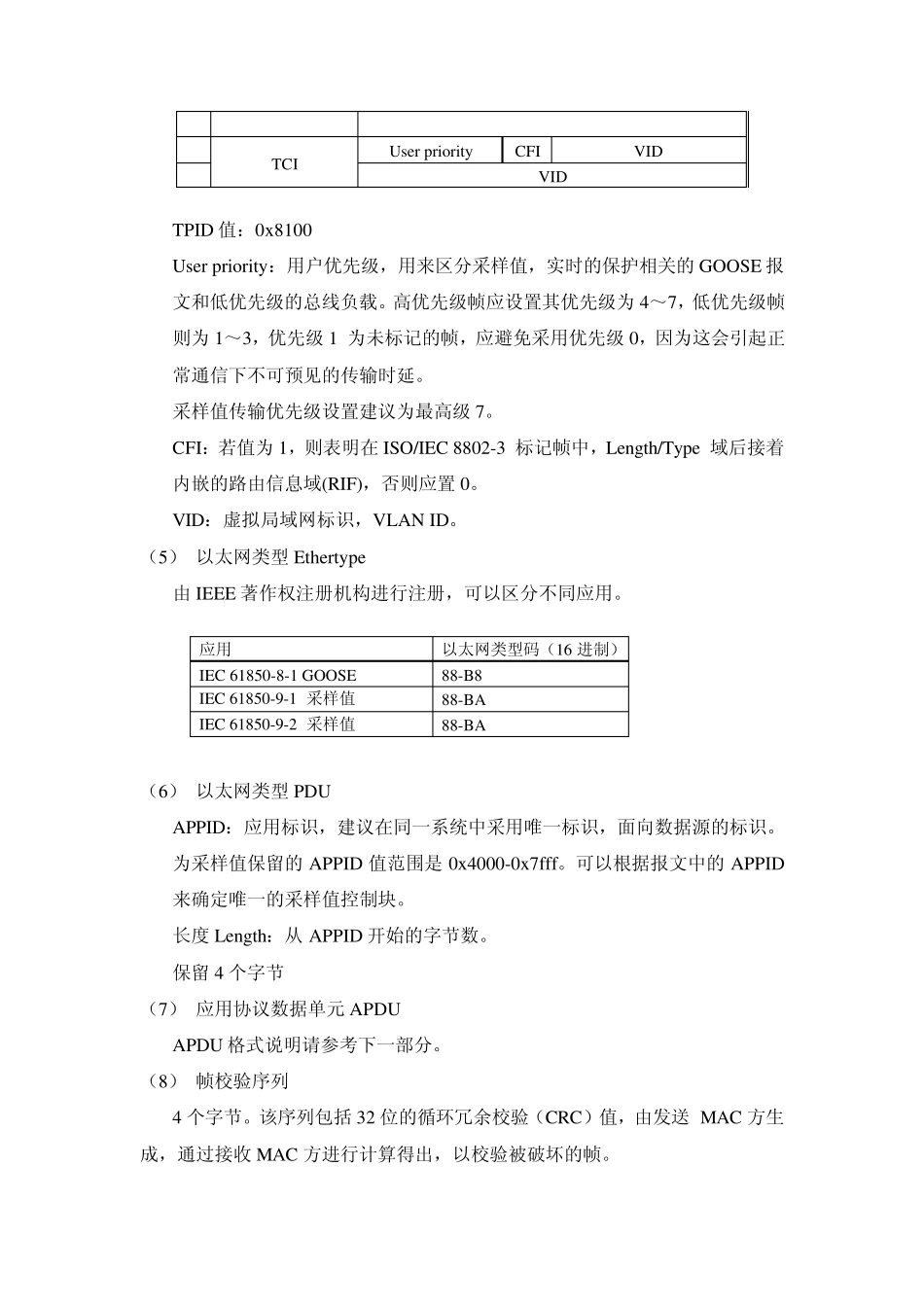

IEC61850-9-2L E 帧格式说明 ISO/IEC 8802-3 以太网帧结构 IEC 61850-9-2LE 采样值报文在链路层传输都是基于ISO/IEC 8802-3 的以太网帧结构。帧结构定义如下图所示: 字节 27 26 25 24 23 22 21 20 1 前导字段 Preamble 2 3 4 5 6 7 8 帧起始分隔符字段 Start-of-Frame Delimiter(SFD) 9 MAC 报头 Header MAC 目的地址 Destination address 10 11 12 13 14 15 源地址 Source address 16 17 18 19 20 21 优先级标记 Priority tagged TPID 22 23 TCI 24 25 以太网类型 Etherty pe 26 27 以太网类型 PDU Ether-ty pe PDU APPID 28 29 长度 Length 30 31 保留1 reserv ed1 32 33 保留2 reserv ed2 34 35 APDU 可选填充字节 帧校验序列 Frame check sequ ence 帧格式说明: (1) 前导字节(Preamble) 前导字段,7 字节。Preamble 字段中 1 和 0 交互使用,接收站通过该字段知道导入帧,并且该字段提供了同步化接收物理层帧接收部分和导入比特流的方法。 (2) 帧起始分隔符字段(Start-of-Frame Delimiter) 帧起始分隔符字段,1 字节。字段中 1 和 0 交互使用。 (3) 以太网 mac 地址报头 以太网 mac 地址报头包括目的地址(6 个字节)和源地址(6 个字节)。目的地址可以是广播或者多播以太网地址。源地址应使用唯一的以太网地址。 IEC 61850-9-2 多点传送采样值,建议目的地址为 01-0C-CD-04-00-00 到 01-0C-CD-04-01-FF。 (4) 优先级标记 (Priority tagged) 为了区分与保护应用相关的强实时高优先级的总线负载和低优先级的总线负载,采用了符合 IEEE 802.1Q 的优先级标记。 优先级标记头的结构: 字节 27 26 25 24 23 22 21 20 TPID 0x 8100 TCI User priority CFI VID VID TPID 值:0x 8100 User priority :用户优先级,用来区分采样值,实时的保护相关的GOOSE 报文和低优先级的总线负载。高优先级帧应设置其优先级为 4~7,低优先级帧则为 1~3,优先级1 为未标记的帧,应避免采用优先级0,因为这会引起正常通信下不可预见的传输时延。 采样值传输优先级设置建议为最高级7。 CFI:若值为 1,则表明在 ISO/IEC 8802-3 标记帧中,Length/Ty pe 域后接着内嵌的路由信息域(RIF),否则应置 0。 VID:虚拟局域网标识,VLAN ID。 (5) 以太网类型...
