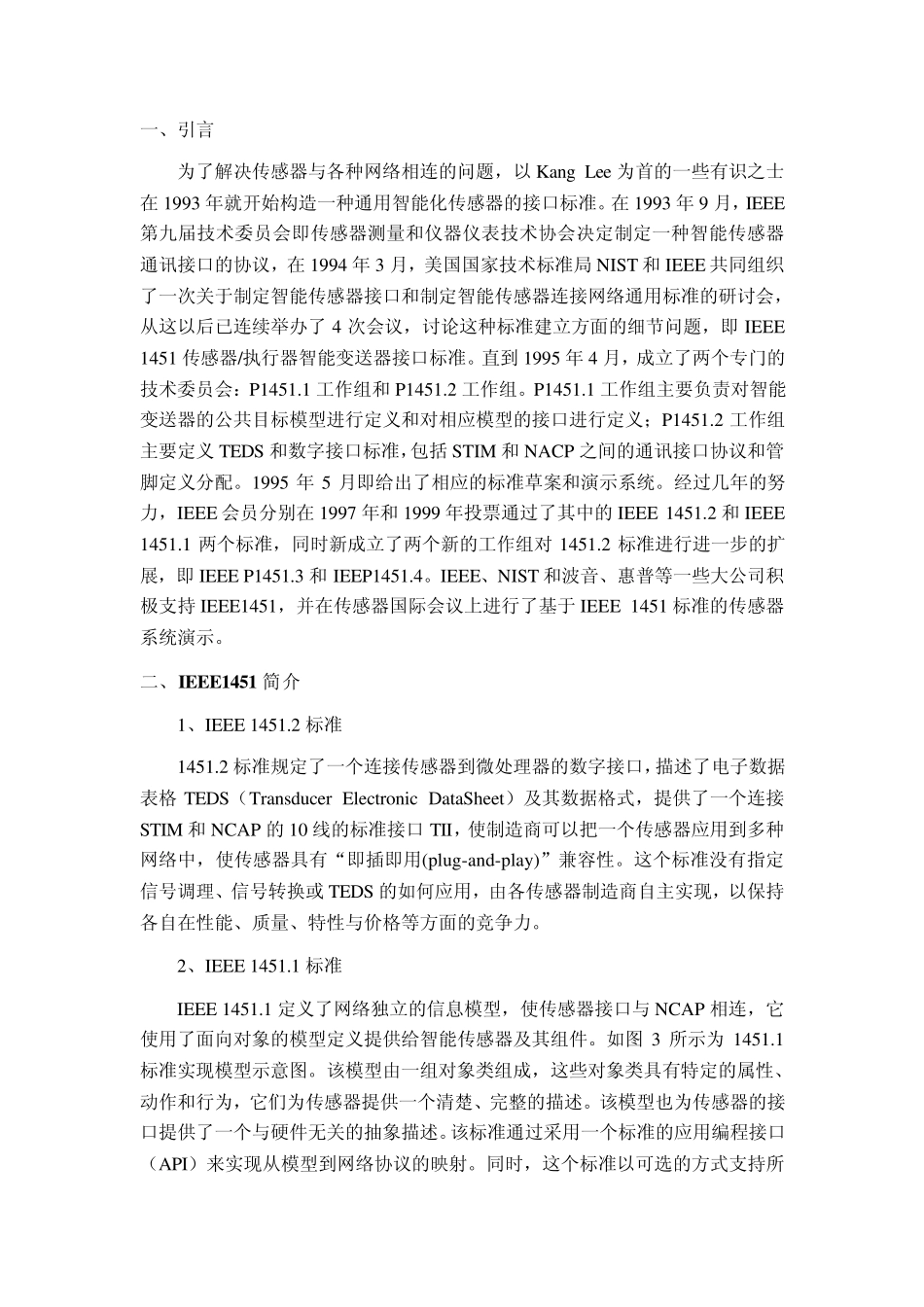

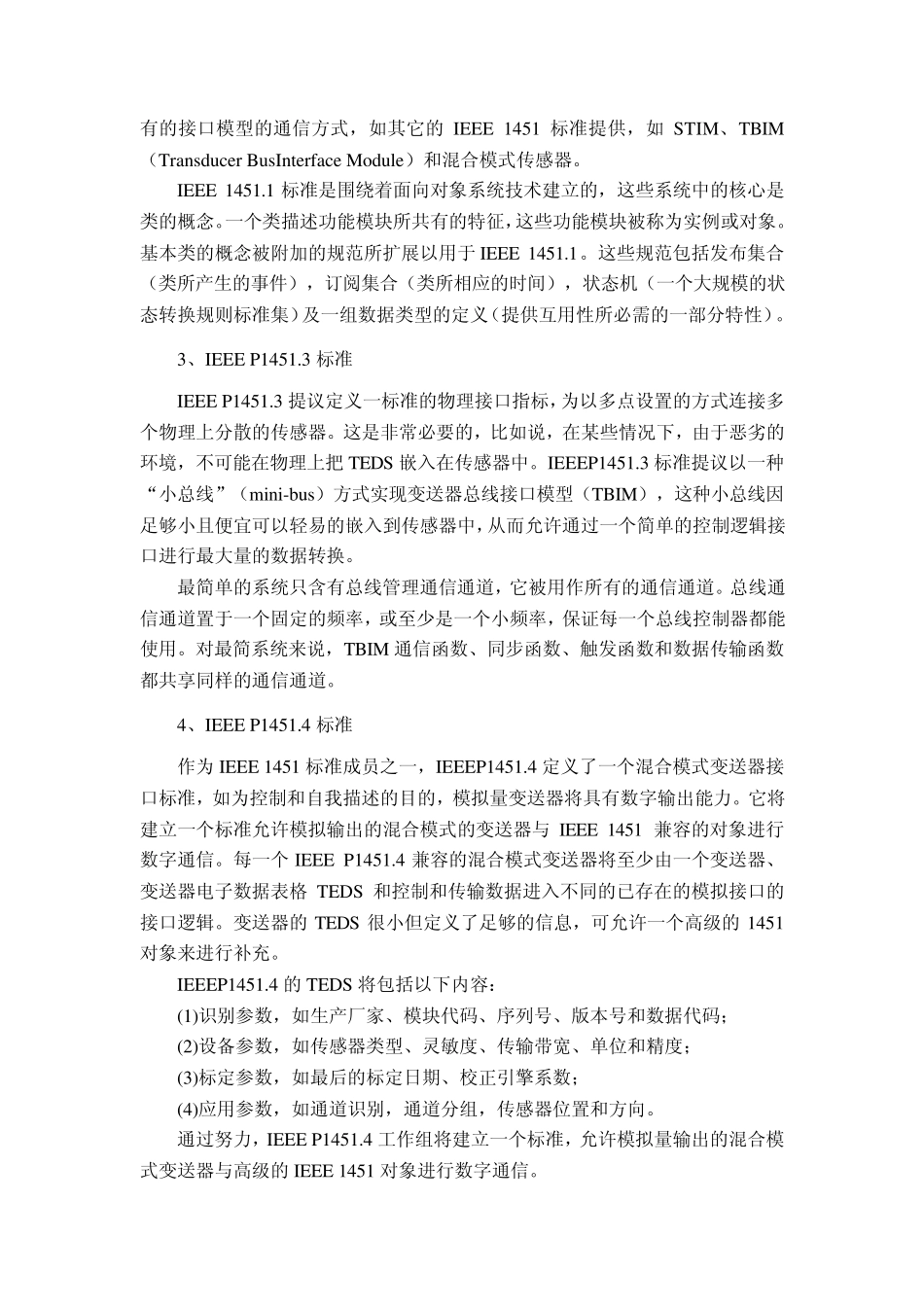

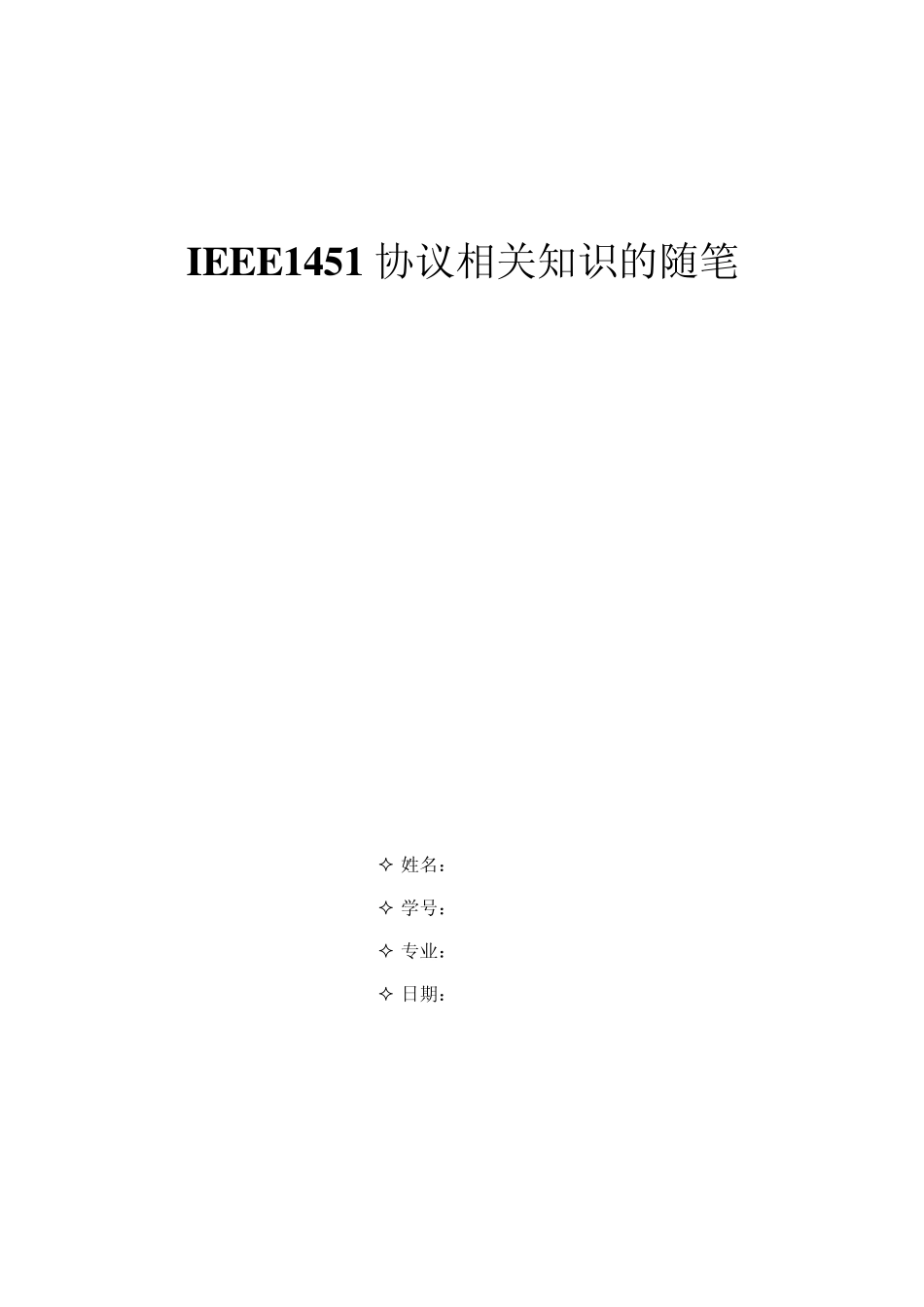

IEEE1451 协议相关知识的随笔  姓名：  学号：  专业：  日期： 一、引言 为了解决传感器与各种网络相连的问题，以 Kang Lee 为首的一些有识之士在 1993 年就开始构造一种通用智能化传感器的接口标准。在 1993 年 9 月，IEEE第九届技术委员会即传感器测量和仪器仪表技术协会决定制定一种智能传感器通讯接口的协议，在 1994 年 3 月，美国国家技术标准局 NIST 和 IEEE 共同组织了一次关于制定智能传感器接口和制定智能传感器连接网络通用标准的研讨会，从这以后已连续举办了 4 次会议，讨论这种标准建立方面的细节问题，即 IEEE 1451 传感器/执行器智能变送器接口标准。直到 1995 年 4 月，成立了两个专门的技术委员会：P1451.1 工作组和 P1451.2 工作组。P1451.1 工作组主要负责对智能变送器的公共目标模型进行定义和对相应模型的接口进行定义；P1451.2 工作组主要定义 TEDS 和数字接口标准，包括 STIM 和 NACP 之间的通讯接口协议和管脚定义分配。1995 年 5 月即给出了相应的标准草案和演示系统。经过几年的努力，IEEE 会员分别在 1997 年和 1999 年投票通过了其中的 IEEE 1451.2 和 IEEE 1451.1 两个标准，同时新成立了两个新的工作组对 1451.2 标准进行进一步的扩展，即 IEEE P1451.3 和 IEEP1451.4。IEEE、NIST 和波音、惠普等一些大公司积极支持IEEE1451，并在传感器国际会议上进行了基于 IEEE 1451 标准的传感器系统演示。 二、IEEE1451 简介 1、IEEE 1451.2 标准 1451.2 标准规定了一个连接传感器到微处理器的数字接口，描述了电子数据表格TEDS（Transdu cer Electronic DataSheet）及其数据格式，提供了一个连接STIM 和 NCAP 的 10 线的标准接口 TII，使制造商可以把一个传感器应用到多种网络中，使传感器具有“即插即用(plu g-and-play )”兼容性。这个标准没有指定信号调理、信号转换或 TEDS 的如何应用，由各传感器制造商自主实现，以保持各自在性能、质量、特性与价格等方面的竞争力。 2、IEEE 1451.1 标准 IEEE 1451.1 定义了网络独立的信息模型，使传感器接口与 NCAP 相连，它使用了面向对象的模型定义提供给智能传感器及其组件。如图 3 所示为 1451.1标准实现模型示意图。该模型由一组对象类组成，这些对象类具有特定的属性、动作和行为，它们为传感器提供一个清楚、完整的描述。该模型也为传感器的接口提供了一...
