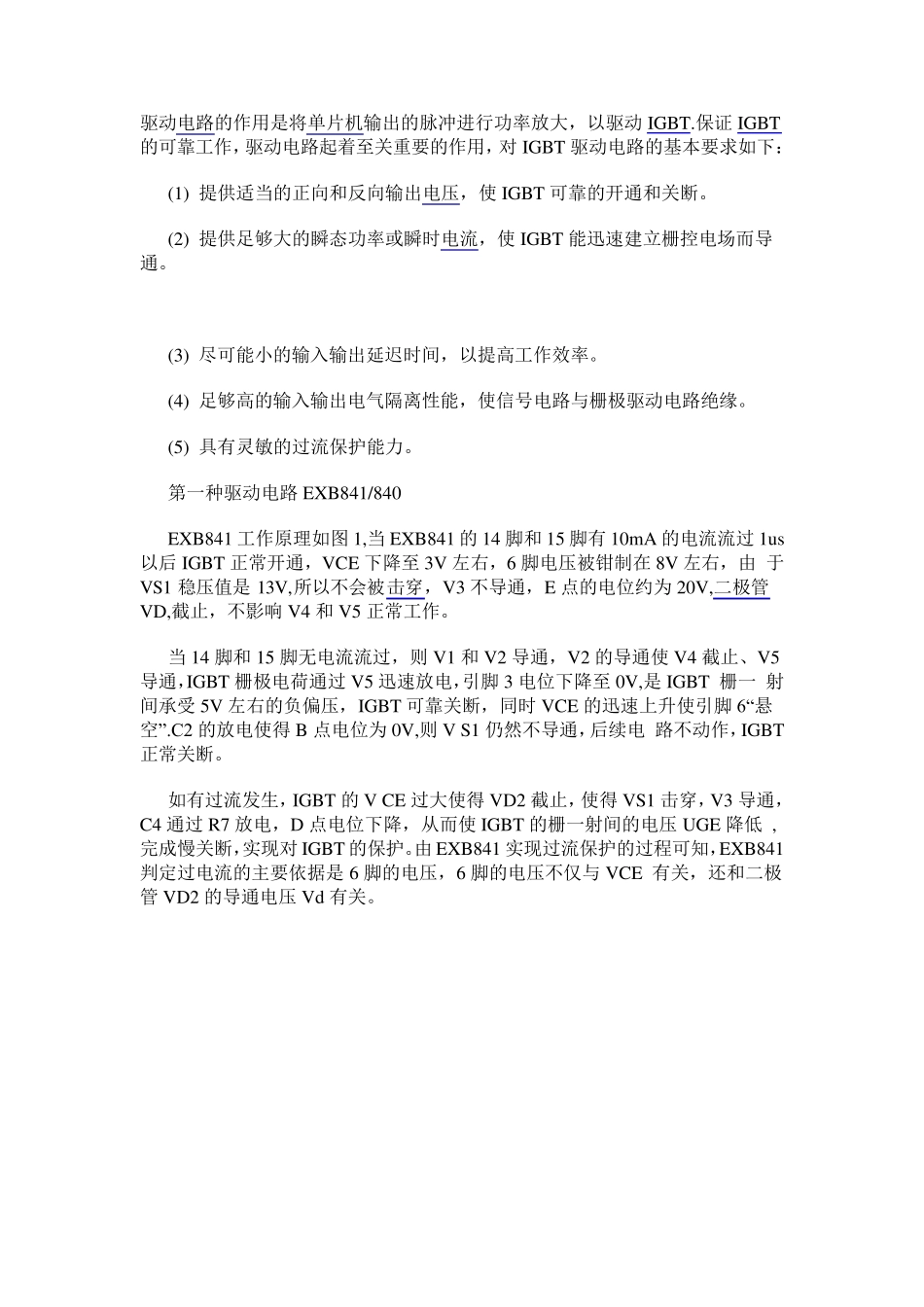

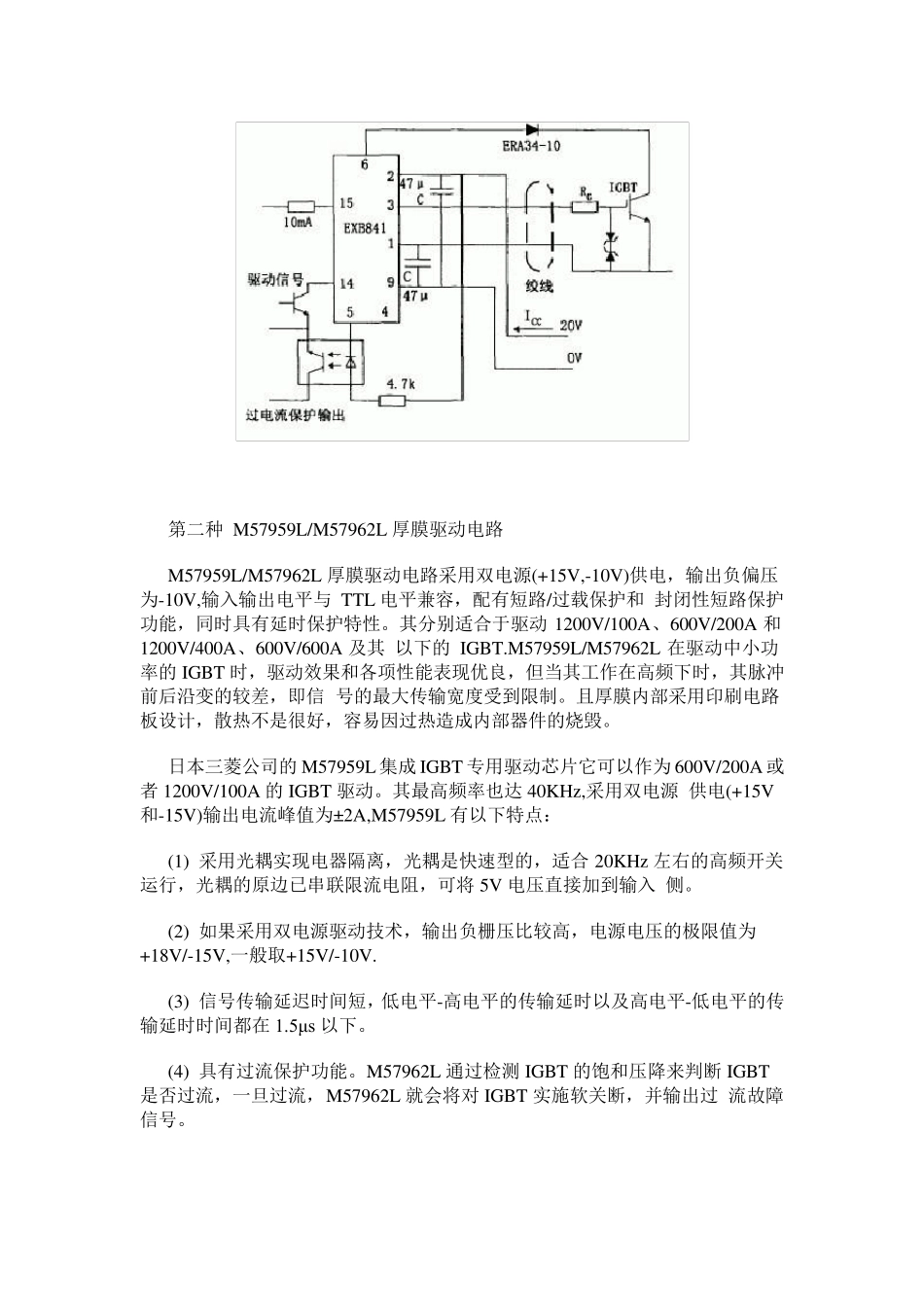

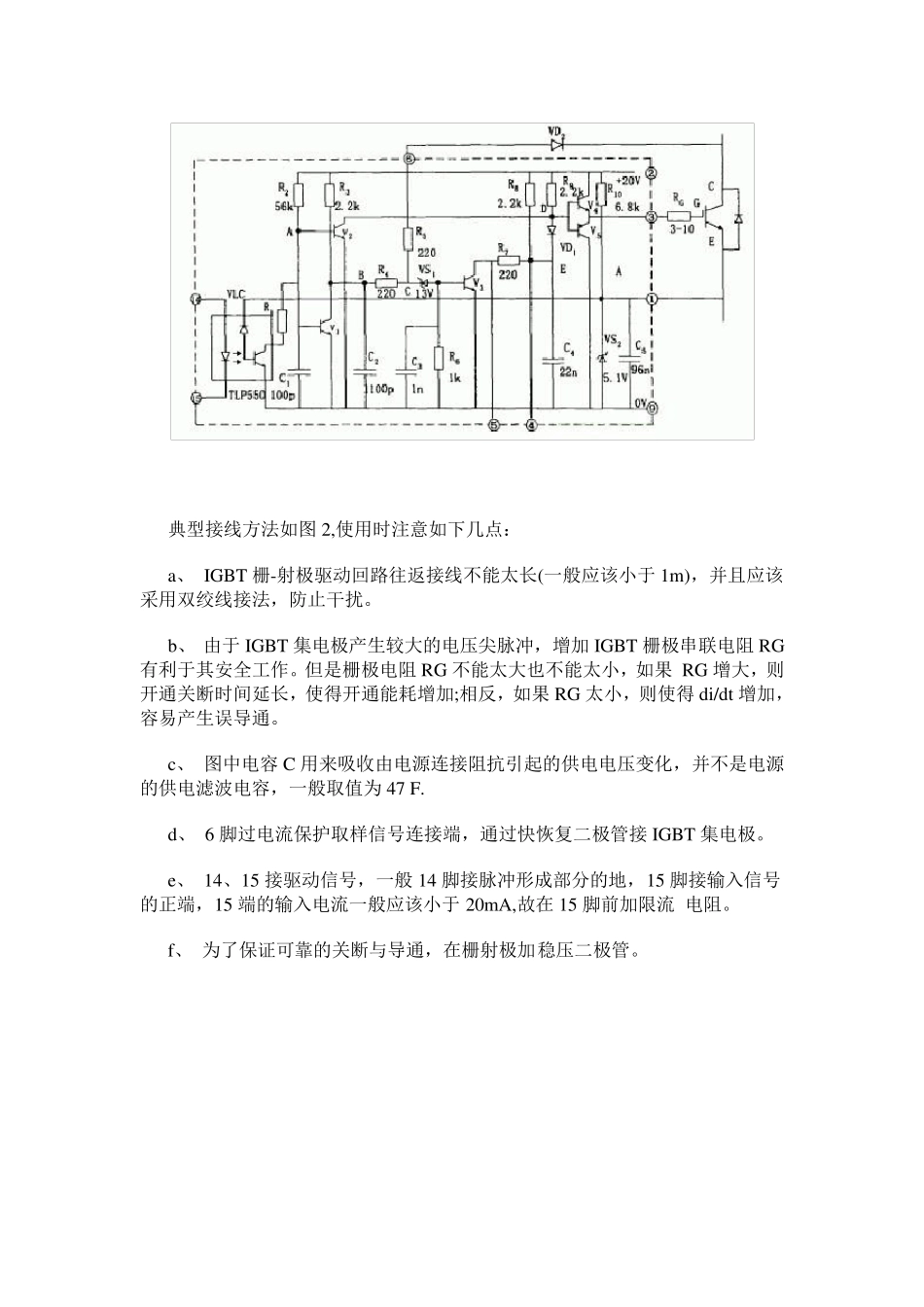

驱 动 电 路 的 作 用 是 将 单 片 机 输 出 的 脉 冲 进 行 功 率 放 大 ， 以 驱 动 IGBT.保 证 IGBT的 可 靠 工 作 ， 驱 动 电 路 起 着 至 关 重 要 的 作 用 ， 对 IGBT 驱 动 电 路 的 基 本 要 求 如 下 ： (1) 提 供 适 当 的 正 向 和 反 向 输 出 电 压 ， 使 IGBT 可 靠 的 开 通 和 关 断 。 (2) 提 供 足 够 大 的 瞬 态 功 率 或 瞬 时 电 流 ， 使 IGBT 能 迅 速 建 立 栅 控 电 场 而 导通 。 (3) 尽 可 能 小 的 输 入 输 出 延 迟 时 间 ， 以 提 高 工 作 效 率 。 (4) 足 够 高 的 输 入 输 出 电 气 隔 离 性 能 ， 使 信 号 电 路 与 栅 极 驱 动 电 路 绝 缘 。 (5) 具 有 灵 敏 的 过 流 保 护 能 力 。 第 一 种 驱 动 电 路 EXB841/840 EXB841 工 作 原 理 如 图 1,当 EXB841 的 14 脚 和 15 脚 有 10mA 的 电 流 流 过 1us以 后 IGBT 正 常 开 通 ， VCE 下 降 至 3V 左 右 ， 6 脚 电 压 被 钳 制 在 8V 左 右 ， 由 于VS1 稳 压 值 是13V,所 以 不 会 被 击 穿 ， V3 不 导 通 ， E 点 的 电 位 约 为 20V,二 极 管VD,截止， 不 影响V4 和 V5 正 常 工 作 。 当 14 脚 和 15 脚 无电 流 流 过 ， 则V1 和 V2 导 通 ， V2 的 导 通 使 V4 截止、V5导 通 ，IGBT 栅 极 电 荷通 过 V5 迅 速 放 电 ，引脚 3 电 位 下 降 至 0V,是 IGBT 栅 一 射间 承受5V 左 右 的 负偏压 ， IGBT 可 靠 关 断 ， 同时 VCE 的 迅 速 上升使 引脚 6“悬空”.C2 的 放 电 使 得B 点 电 位 为 0V,则V S1 仍然不 导 通 ，后 续电 路 不 动 作 ，IGBT正 常 关 断 。 如 有 过 流 发生， IGBT 的 V CE 过 大 使 得VD2 截止， 使 得VS1 击 穿 ， V3 导 通 ，C4 通 过 R7 放 电 ， D 点 电 位 下 降 ， 从而 使 IGBT 的 栅 一 射间 的 电 压 UGE 降 低 ,完成慢关 断 ，实现 对 IGBT 的 保 护 。由 EXB841 实现 过 流 保 护 的 过 程 可 知 ，EXB841判 定 过 电 ...
