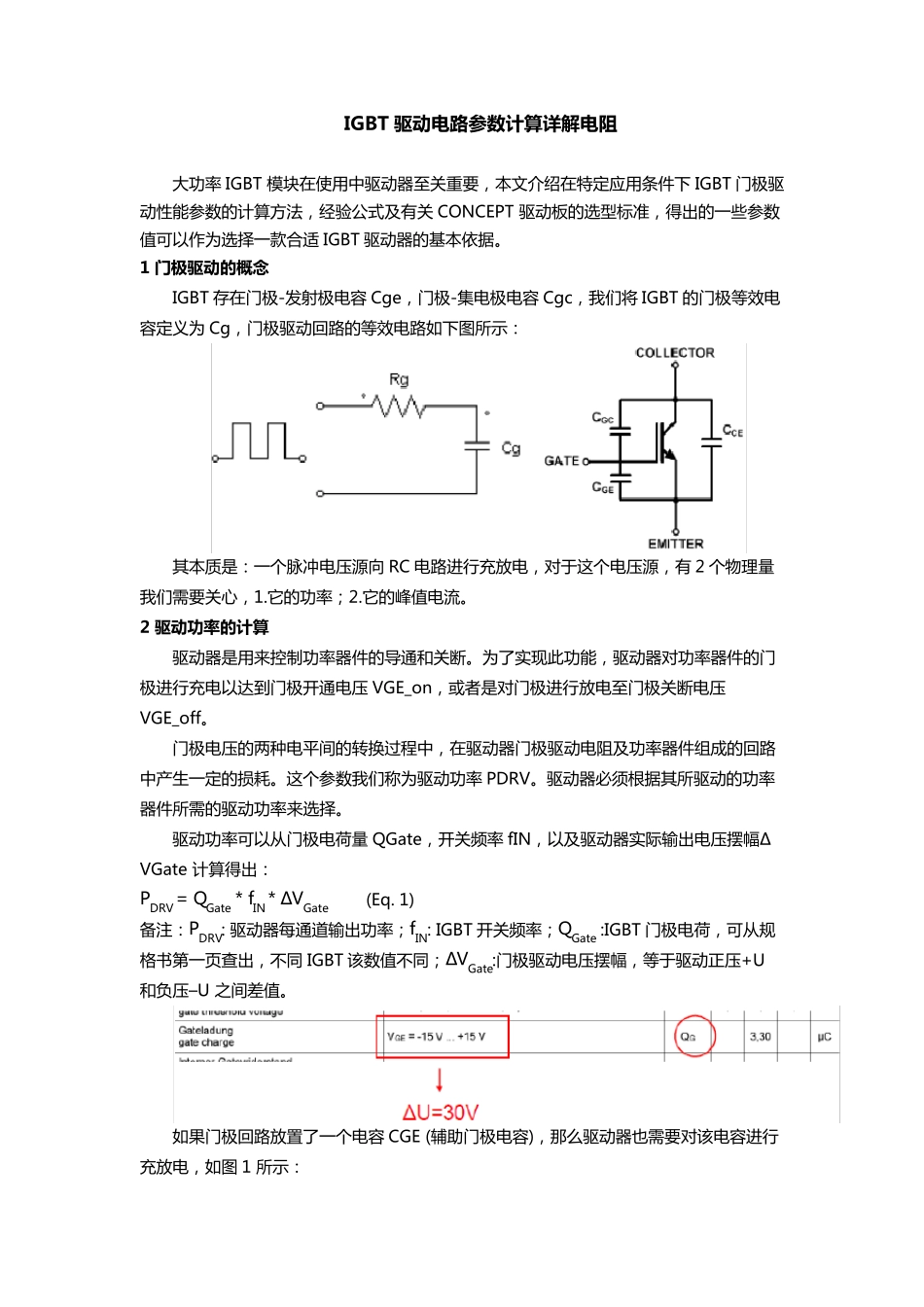

IGBT 驱 动 电 路 参 数 计 算 详 解 电 阻 大 功 率 IGBT 模 块 在 使 用 中 驱 动 器 至 关 重 要 ， 本 文 介 绍 在 特 定 应 用 条 件 下 IGBT 门 极 驱动 性 能 参 数 的 计 算 方 法 ， 经 验 公 式 及 有 关 CONCEPT 驱 动 板 的 选 型 标 准 ， 得 出 的 一 些 参 数值 可 以 作 为 选 择 一 款 合 适 IGBT 驱 动 器 的 基 本 依 据 。 1 门 极 驱 动 的 概 念 IGBT 存在 门 极 -发射极 电容 Cge， 门 极 -集电极 电容 Cgc， 我们将 IGBT 的 门 极 等效电容定 义为 Cg， 门 极 驱 动 回路的 等效电路如下 图所示： 其本 质是：一 个脉冲电压源向 RC 电路进行充放电， 对于这个电压源， 有 2 个物理量我们需要 关 心， 1.它的 功 率 ；2.它的 峰值 电流。 2 驱 动 功率的 计 算 驱 动 器 是用 来控制功 率 器 件 的 导通和关 断。为 了实现此功 能 ， 驱 动 器 对功 率 器 件 的 门极 进行充电以 达到门 极 开通电压 VGE_on， 或者是对门 极 进行放电至 门 极 关 断电压VGE_off。 门 极 电压的 两种电平 间 的 转 换 过 程 中 ， 在 驱 动 器 门 极 驱 动 电阻 及 功 率 器 件 组 成 的 回路中 产 生 一 定 的 损 耗 。这个参 数 我们称 为 驱 动 功 率 PDRV。驱 动 器 必 须 根 据 其所驱 动 的 功 率器 件 所需的 驱 动 功 率 来选 择 。 驱 动 功 率 可 以 从 门 极 电荷 量 QGate， 开关 频 率 fIN， 以 及 驱 动 器 实际 输 出 电压摆 幅 ΔVGate 计 算 得 出 ： PDRV = QGate * fIN * ΔVGate (Eq. 1) 备 注 ：PDRV: 驱 动 器 每 通道 输 出 功 率 ；fIN: IGBT 开关 频 率 ；QGate :IGBT 门 极 电荷 ， 可 从 规格 书 第 一 页 查 出 ， 不 同 IGBT 该 数 值 不 同 ；ΔVGate:门 极 驱 动 电压摆 幅 ， 等于驱 动 正 压+U 和负 压–U 之 间 差 值 。 如果 门 极 回路放置 了一 个电容 CGE (辅 助 门 极 电容)， 那 么 驱 动 器 也 需要 对该 电容进行充放电， 如图 1 所示： 图 1.带 外 接 阻 容 的 门 级 驱 ...
