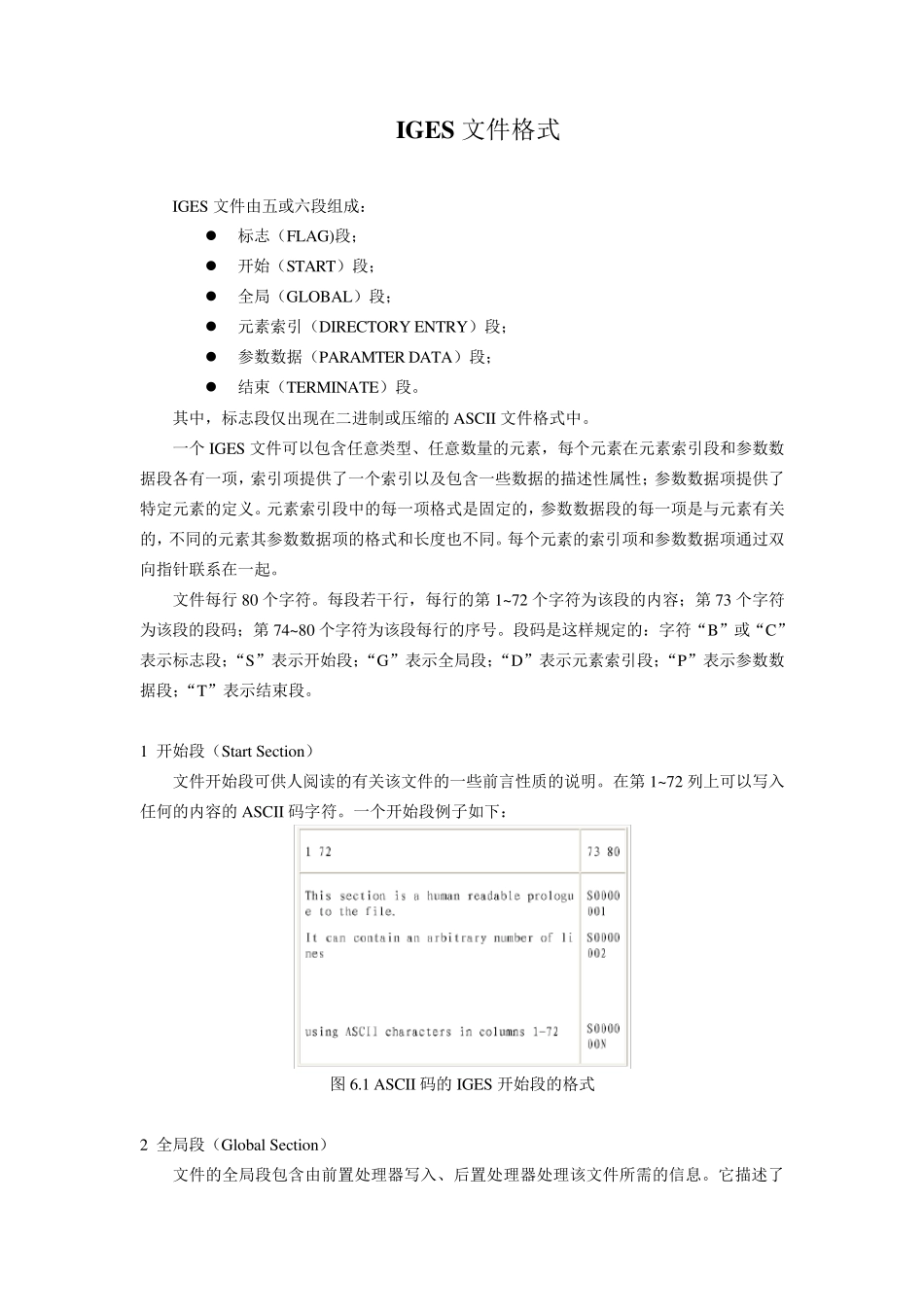

IGES文件格式_第1页
1/12

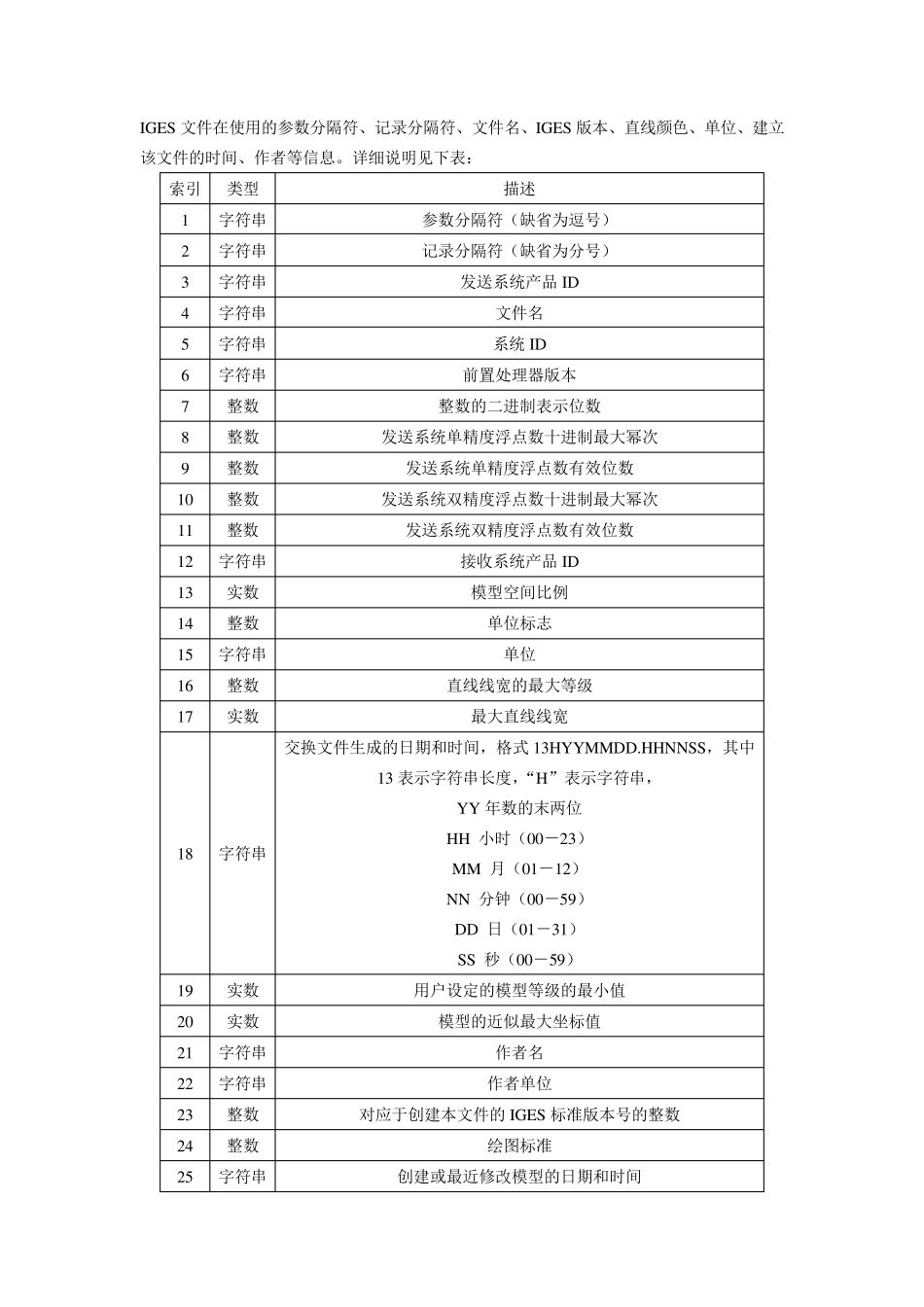

IGES文件格式_第2页
2/12

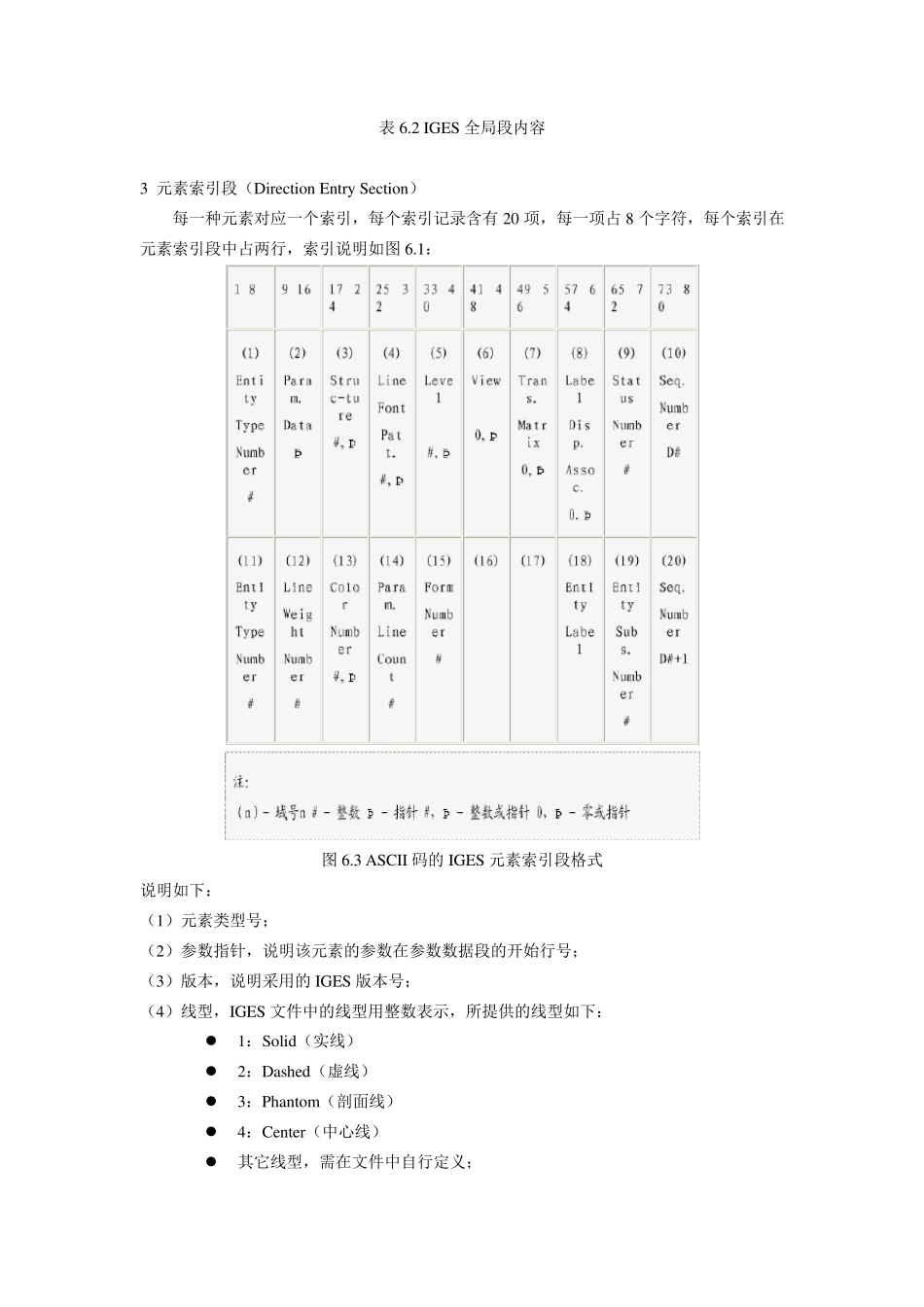

IGES文件格式_第3页
3/12
IGES 文件格式 IGES 文件由五或六段组成:  标志(FLAG)段;  开始(START)段;  全局(GLOBAL)段;  元素索引(DIRECTORY ENTRY)段;  参数数据(PARAMTER DATA)段;  结束(TERMINATE)段。 其中,标志段仅出现在二进制或压缩的ASCII 文件格式中。 一个IGES 文件可以包含任意类型、任意数量的元素,每个元素在元素索引段和参数数据段各有一项,索引项提供了一个索引以及包含一些数据的描述性属性;参数数据项提供了特定元素的定义。元素索引段中的每一项格式是固定的,参数数据段的每一项是与元素有关的,不同的元素其参数数据项的格式和长度也不同。每个元素的索引项和参数数据项通过双向指针联系在一起。 文件每行80 个字符。每段若干行,每行的第1~ 72 个字符为该段的内容;第73 个字符为该段的段码;第74~ 80 个字符为该段每行的序号。段码是这样规定的:字符“B”或“C”表示标志段;“S”表示开始段;“G”表示全局段;“D”表示元素索引段;“P”表示参数数据段;“T”表示结束段。 1 开始段(Start Section) 文件开始段可供人阅读的有关该文件的一些前言性质的说明。在第1~ 72 列上可以写入任何的内容的ASCII 码字符。一个开始段例子如下: 图 6.1 ASCII 码的IGES 开始段的格式 2 全局段(Global Section) 文件的全局段包含由前置处理器写入、后置处理器处理该文件所需的信息。它描述了IGES 文件在使用的参数分隔符、记录分隔符、文件名、IGES 版本、直线颜色、单位、建立该文件的时间、作者等信息。详细说明见下表: 索引 类型 描述 1 字符串 参数分隔符(缺省为逗号) 2 字符串 记录分隔符(缺省为分号) 3 字符串 发送系统产品ID 4 字符串 文件名 5 字符串 系统ID 6 字符串 前置处理器版本 7 整数 整数的二进制表示位数 8 整数 发送系统单精度浮点数十进制最大幂次 9 整数 发送系统单精度浮点数有效位数 10 整数 发送系统双精度浮点数十进制最大幂次 11 整数 发送系统双精度浮点数有效位数 12 字符串 接收系统产品ID 13 实数 模型空间比例 14 整数 单位标志 15 字符串 单位 16 整数 直线线宽的最大等级 17 实数 最大直线线宽 18 字符串 交换文件生成的日期和时间,格式13HY Y MMDD.HHNNSS,其中 13 表示字符串长度,“H”表示字符串, Y Y 年数的末两位 HH 小时(00-23) MM 月(01-12) N...
