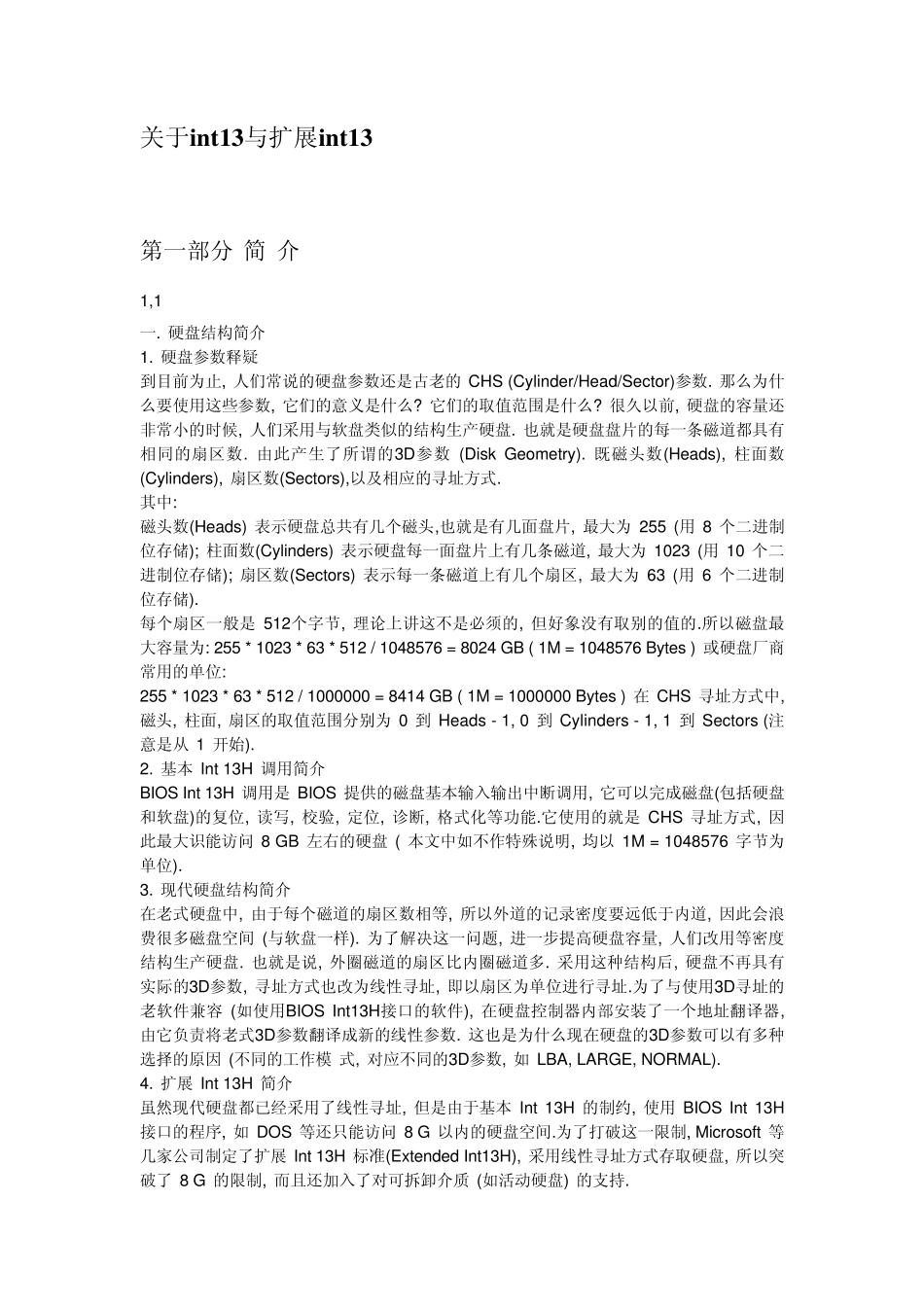

关于int13与扩展int13 第一部分 简 介 1,1 一. 硬盘结构简介 1. 硬盘参数释疑 到目前为止, 人们常说的硬盘参数还是古老的 CHS (Cy linder/Head/Sector)参数. 那么为什么要使用这些参数, 它们的意义是什么? 它们的取值范围是什么? 很久以前, 硬盘的容量还非常小的时候, 人们采用与软盘类似的结构生产硬盘. 也就是硬盘盘片的每一条磁道都具有相同的扇区数. 由此产生了所谓的3D参数 (Disk Geometry ). 既磁头数(Heads), 柱面数(Cy linders), 扇区数(Sectors),以及相应的寻址方式. 其中: 磁头数(Heads) 表示硬盘总共有几个磁头,也就是有几面盘片, 最大为 255 (用 8 个二进制位存储); 柱面数(Cy linders) 表示硬盘每一面盘片上有几条磁道, 最大为 1023 (用 10 个二进制位存储); 扇区数(Sectors) 表示每一条磁道上有几个扇区, 最大为 63 (用 6 个二进制位存储). 每个扇区一般是 512个字节, 理论上讲这不是必须的, 但好象没有取别的值的.所以磁盘最大容量为: 255 * 1023 * 63 * 512 / 1048576 = 8024 GB ( 1M = 1048576 By tes ) 或硬盘厂商常用的单位: 255 * 1023 * 63 * 512 / 1000000 = 8414 GB ( 1M = 1000000 By tes ) 在 CHS 寻址方式中, 磁头, 柱面, 扇区的取值范围分别为 0 到 Heads - 1, 0 到 Cy linders - 1, 1 到 Sectors (注意是从 1 开始). 2. 基本 Int 13H 调用简介 BIOS Int 13H 调用是 BIOS 提供的磁盘基本输入输出中断调用, 它可以完成磁盘(包括硬盘和软盘)的复位, 读写, 校验, 定位, 诊断, 格式化等功能.它使用的就是 CHS 寻址方式, 因此最大识能访问 8 GB 左右的硬盘 ( 本文中如不作特殊说明, 均以 1M = 1048576 字节为单位). 3. 现代硬盘结构简介 在老式硬盘中, 由于每个磁道的扇区数相等, 所以外道的记录密度要远低于内道, 因此会浪费很多磁盘空间 (与软盘一样). 为了解决这一问题, 进一步提高硬盘容量, 人们改用等密度结构生产硬盘. 也就是说, 外圈磁道的扇区比内圈磁道多. 采用这种结构后, 硬盘不再具有实际的3D参数, 寻址方式也改为线性寻址, 即以扇区为单位进行寻址.为了与使用3D寻址的老软件兼容 (如使用BIOS Int13H接口的软件), 在硬盘控制器内部安装了一个地址翻译器, 由它负责将老式3D参数翻译成新的线性参数. 这也是为什么现在硬盘的3D参数可...
